La valvola è impostata in fabbrica a 10 kPa (0,1 bar). L’impostazione può essere aumentata sostituendo la molla di riferimento: la molla gialla corrisponde a 20 kPa, la molla verde a 30 kPa. La sostituzione della molla può essere effettuata anche con impianto in esercizio e in pressione, senza necessità di fermare l’impianto.

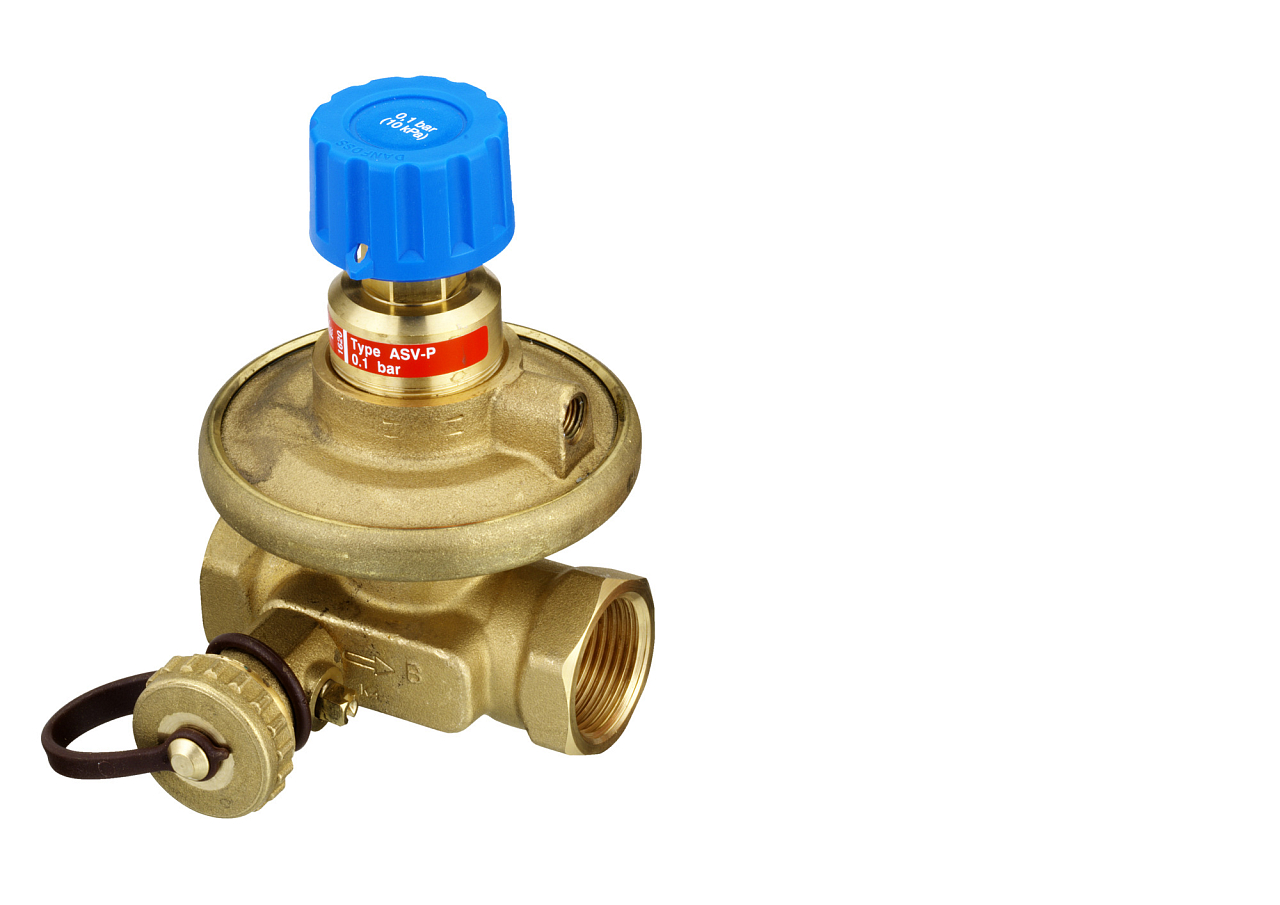

ASV-P si installa sulla tubazione di ritorno e funziona con una valvola partner posizionata sulla tubazione di mandata. Le valvole partner consigliate sono ASV-M, ASV-I, ASV-BD oppure MSV-F2. La scelta della configurazione (valvola partner all’interno o all’esterno del circuito di controllo) dipende dallo schema specifico dell’impianto; i dettagli sono riportati nella scheda tecnica Danfoss.

La confezione contiene la valvola ASV-P, un tubo capillare lungo 1,5 m con O-ring (filettatura G 1/16 A) e un rubinetto di scarico (filettatura G 3/4 A). Se è necessario un tubo capillare più lungo, sono disponibili come accessori le versioni da 2,5 m e 5 m.

La pressione massima di prova è 25 bar. Durante la prova di pressione, il tubo capillare deve essere collegato e tutte le valvole a spillo devono essere aperte, in modo che su entrambi i lati della membrana vi sia la stessa pressione statica: una sovrapressione unilaterale danneggerebbe la membrana. Se ASV-P è collegato con una valvola ASV-I o ASV-BD, entrambe le valvole devono trovarsi nella stessa posizione (entrambe aperte oppure entrambe chiuse).

Sì, il tubo capillare deve essere lavato prima del collegamento alla valvola. Eventuali impurità nel tubo potrebbero ostruire l’attacco di misura e compromettere il segnale di controllo, con conseguente perdita della corretta regolazione da parte della valvola. Allo stesso modo, al primo riempimento dell’impianto si raccomanda di aprire prima la valvola partner e solo successivamente ASV-P, in modo da garantire una sovrapressione sul lato superiore della membrana.
