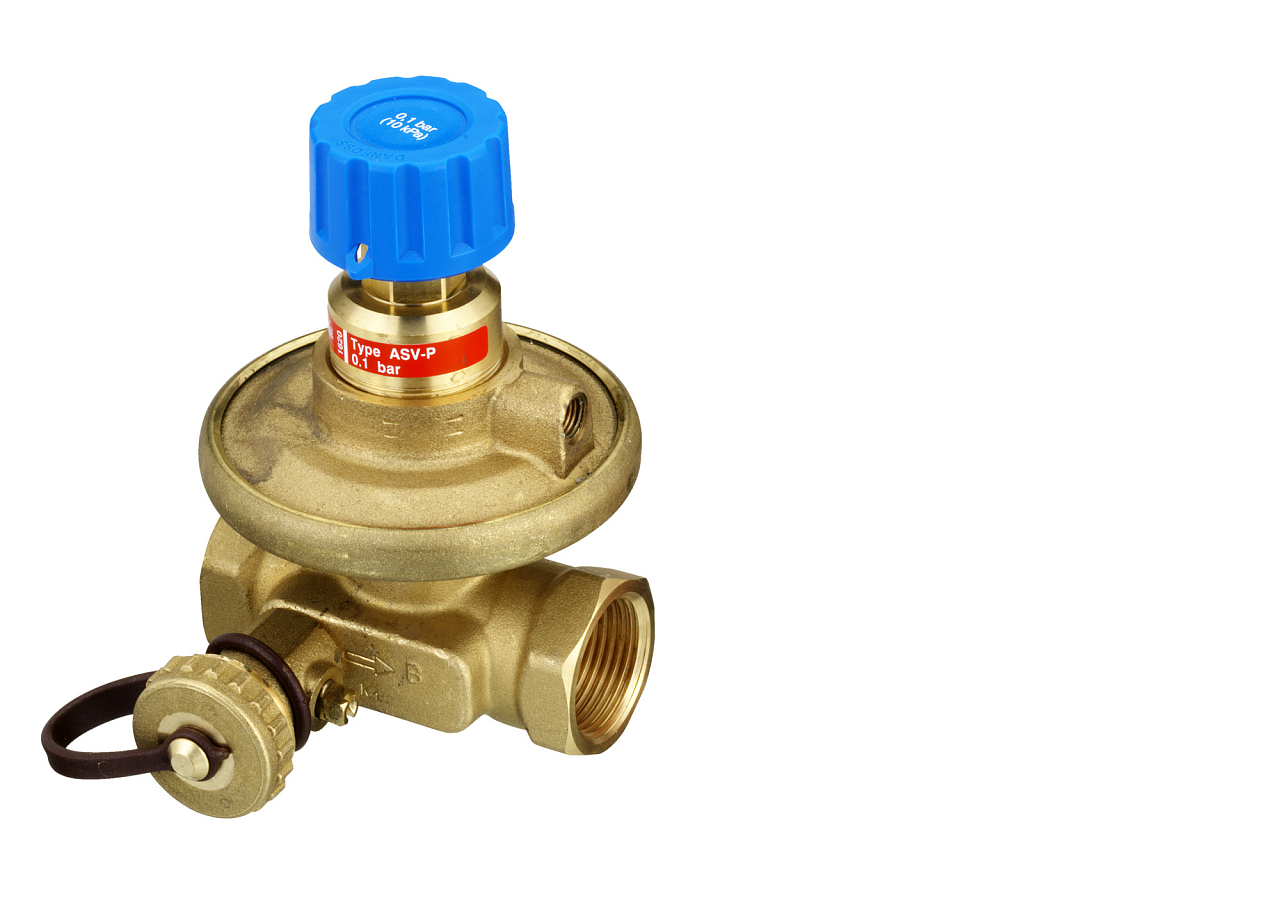

Danfoss ASV-P DN 15 con filettatura interna (003L7621) – regolatore di pressione differenziale per il bilanciamento idronico dinamico degli impianti di riscaldamento e raffrescamento. Taratura fissa 10 kPa, kvs 1,6 m³/h, attacco Rp ½, PN 16, temperatura max. 120 °C. Tubo capillare da 1,5 m e rubinetto di scarico inclusi nella confezione. Maggiori informazioni
Su ordinazione
| Dimensione (DN) | DN 15 |
| Portata | 1,6 m3/h |
| Temperatura | -20...120 °C |
| Tipo di connessione | Filettatura interna |
| Peso | 0.73 kg |
Danfoss ASV-P DN 15 è una valvola di bilanciamento automatico per impianti idronici a due tubi di riscaldamento e raffrescamento. Mantiene una pressione differenziale costante di 10 kPa sulla colonna montante o sul ramo della rete di distribuzione delle tubazioni in tutto il campo di carico, da portata nulla fino alla piena potenza. La valvola funziona insieme a una valvola partner installata sulla tubazione di mandata, alla quale è collegata tramite un tubo impulsivo.
La valvola è destinata a impianti di riscaldamento e raffrescamento a due tubi in edifici residenziali e commerciali, tipicamente per il bilanciamento di colonne montanti o circuiti orizzontali con valvole termostatiche per radiatori con preregolazione. È adatta anche per impianti con ventilconvettori, unità a induzione e aerotermi, dove è necessario mantenere una pressione differenziale costante in ogni ramo. Grazie alle dimensioni compatte, la valvola può essere installata anche in una cassetta a parete per collettore di riscaldamento a pavimento.
ASV-P si installa sulla tubazione di ritorno. Tramite il tubo impulsivo (lunghezza 1,5 m, incluso nella confezione) è collegata alla valvola partner sulla tubazione di mandata, più spesso ASV-M (funzione di intercettazione) oppure ASV-BD (valvola combinata di intercettazione e regolazione). La pressione nella tubazione di mandata agisce, attraverso il tubo impulsivo, sul lato superiore della membrana di controllo, mentre la pressione nel ritorno agisce tramite il collegamento interno sul lato inferiore. L’equilibrio della pressione è garantito da un otturatore scaricato e da una membrana adattata alla specifica dimensione della valvola: il risultato è una regolazione precisa e stabile in tutto il campo di carico. La fornitura comprende anche un rubinetto di scarico per il riempimento e lo sfiato dell’impianto.
Parametri tecnici – Danfoss ASV-P DN 15 (003L7621):
ASV-P si installa sempre sulla tubazione di ritorno; il flusso deve corrispondere alla direzione della freccia indicata sul corpo valvola. La valvola partner (ASV-M, ASV-I o ASV-BD) si installa sulla tubazione di mandata ed è collegata ad ASV-P tramite il tubo impulsivo.
Dipende dalla funzione richiesta. ASV-M (valvola di intercettazione senza preregolazione della portata) si utilizza se la limitazione della portata è gestita singolarmente su ogni valvola termostatica del radiatore. ASV-I (valvola di regolazione e intercettazione) consente inoltre di limitare la portata per l’intera colonna montante. ASV-BD è una valvola combinata con funzioni estese, adatta alla configurazione sia all’esterno sia all’interno del circuito di regolazione. Per DN 15 si raccomanda la stessa dimensione della valvola partner di ASV-P.
No. ASV-P ha una pressione differenziale fissa impostata a 10 kPa, che non può essere modificata in campo. Si tratta di una versione volutamente semplificata, priva di meccanismo di regolazione. Se la vostra applicazione richiede un campo regolabile (ad esempio 5–25 kPa oppure 20–60 kPa), è necessario scegliere la valvola ASV-PV, che offre questa funzione ed è disponibile in più campi di pressione.
La pressione massima di prova è 25 bar. Durante la prova di pressione, il tubo impulsivo deve essere collegato e la valvola partner (ASV-M o ASV-I) deve essere aperta: solo in questo modo la membrana è esposta alla stessa pressione statica su entrambi i lati e non rischia di danneggiarsi. Se ASV-P è installata insieme ad ASV-M, entrambe le valvole devono trovarsi nella stessa posizione (entrambe aperte oppure entrambe chiuse). Con la combinazione ASV-I, entrambe le valvole devono essere aperte.
Sì. L’imballaggio in EPS (polistirene) con cui viene fornita la valvola è certificato secondo DIN 4102 (classe di infiammabilità B2) e può essere utilizzato direttamente come isolamento per temperature di esercizio fino a 80 °C. Per temperature più elevate (fino a 120 °C) è disponibile come accessorio un guscio isolante in EPP (codice Danfoss 003L8170 per DN 15).
