Il regolatore di pressione differenziale Danfoss AFP PN 25 mantiene costante la pressione differenziale nei circuiti idraulici senza energia esterna. Campo di regolazione 0,15–1,5 bar. Maggiori informazioni
Su ordinazione
| Campo di pressione | 0,15...1,5 bar |
| Pressione | PN 25 |
| Pressione operativa massima | 25 bar |
| Peso | 14.20 kg |

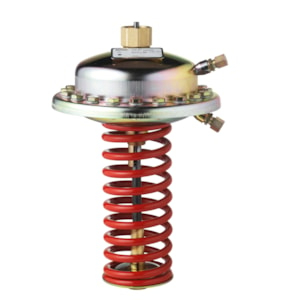

Danfoss AFP (cod. art. 003G1016) è un attuatore a membrana per il regolatore automatico di pressione differenziale AFP/VFG 2(1). In combinazione con la valvola VFG 2 o VFG 21 e con i kit di tubi impulsivi AF, costituisce un regolatore completo che mantiene costante la pressione differenziale negli impianti di riscaldamento, refrigerazione e climatizzazione, senza alcuna alimentazione elettrica. L’attuatore con superficie di 250 cm² copre un campo di regolazione di 0,15–1,5 bar e una pressione nominale PN 25, risultando quindi adatto a installazioni di medie dimensioni e anche a quelle più impegnative.
Il principale ambito di impiego è rappresentato dagli impianti di teleriscaldamento e dai circuiti di riscaldamento ramificati in edifici residenziali e amministrativi multipiano. Ovunque la portata nel circuito vari, ad esempio durante l’apertura e la chiusura di valvole termostatiche o valvole di regolazione, AFP stabilizza la pressione differenziale e previene le instabilità idrauliche. Trova impiego anche negli impianti di refrigerazione e climatizzazione e nei processi industriali, dove il fluido è acqua di circolazione o acqua glicolata fino al 30%.
Le variazioni di pressione nella tubazione di mandata e di ritorno vengono trasmesse tramite i tubi impulsivi alla camera dell’attuatore, dove agiscono sulla membrana di regolazione in EPDM. La molla di taratura dell’attuatore determina il valore desiderato della pressione differenziale: la valvola si chiude all’aumentare del ΔP e si apre quando il ΔP diminuisce. L’attuatore AFP è dotato di una valvola di sicurezza integrata contro la sovrapressione, che protegge la membrana da una pressione differenziale eccessiva. L’impostazione del valore desiderato si effettua direttamente sul corpo dell’attuatore senza utensili e può essere piombata.
Parametri tecnici dell’attuatore AFP (003G1016):
Con il cod. art. 003G1016 viene fornito esclusivamente l’attuatore AFP (servocomando a membrana). Il regolatore completo di pressione differenziale è composto dall’attuatore AFP, dalla valvola VFG 2 o VFG 21 e da due kit di tubo impulsivo AF (003G1391), che devono essere ordinati separatamente. La valvola va scelta in base al DN e al PN richiesti: per PN 25 e DN 15 si tratta ad esempio della VFG 2 con cod. art. 065B2401.
La regolazione si effettua tramite la molla di taratura direttamente sul corpo dell’attuatore, senza l’uso di utensili. Il campo della molla per l’attuatore 003G1016 è 0,15–1,5 bar. Dopo la taratura, il valore impostato può essere piombato per evitare modifiche indesiderate dell’impostazione durante il funzionamento.
Sì. L’attuatore AFP (003G1016) è dotato di una valvola di sicurezza integrata contro la sovrapressione, che protegge la membrana di regolazione da una pressione differenziale eccessiva. Attenzione: il modello AFP-9 non dispone di questa valvola di sicurezza, quindi non va confuso con AFP.
Per le combinazioni DN 15–80 con temperatura del fluido fino a 120 °C, il regolatore può essere installato in qualsiasi posizione. Per DN 15–80 con temperatura superiore a 120 °C e per tutti i diametri DN 100–250, il regolatore va montato esclusivamente su tubazione orizzontale con l’attuatore orientato verso il basso.
Il vaso di raffreddamento (cod. art. 003G1392, volume 1 litro) è obbligatorio ogni volta che la temperatura del fluido raggiunge o supera i 150 °C. Senza di esso l’attuatore AFP può essere utilizzato fino a 150 °C; con il vaso, le valvole VFG 2 con PN 25 resistono fino a 200 °C.
