Regolatore di portata con valvola di regolazione integrata, campo di portata 0,2–1,0 m³/h, filetto esterno G 3/4 A, corpo in ottone senza piombo, temperatura massima 120 °C, montaggio sulla tubazione di mandata e di ritorno. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 15 |
| Dimensione del collegamento | G 3/4" |
| Portata | 1,6 m3/h |
| Pressione | PN 16 |
| Tipo di connessione | Filettatura esterna |
| Peso | 0.47 kg |

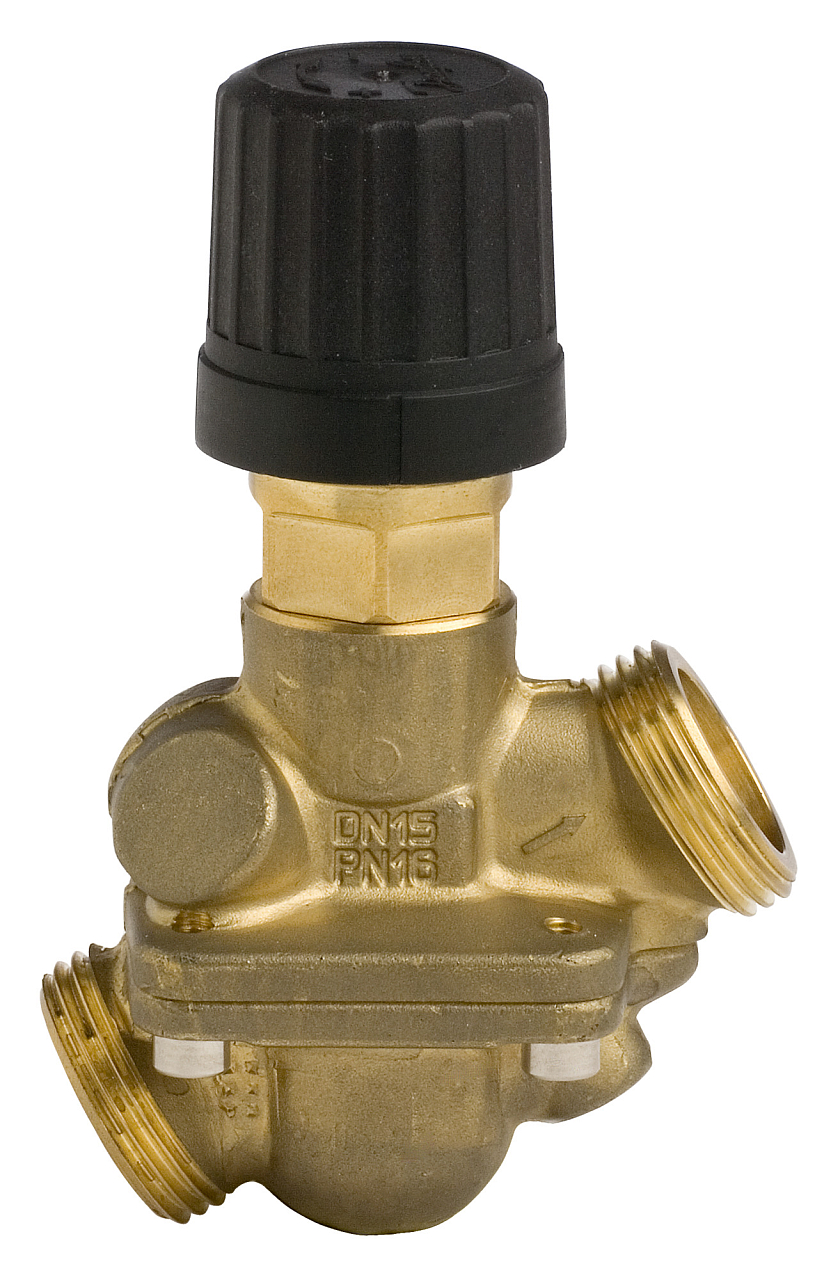

Danfoss AHQM PN 16 DN 15 è un regolatore di portata ad azione diretta con valvola di regolazione integrata per impianti di teleriscaldamento e circuiti di riscaldamento secondari. In un unico corpo compatto unisce la funzione di regolatore di pressione differenziale e di valvola di regolazione: la portata rimane così costante indipendentemente dalla variazione della pressione differenziale nella rete. La valvola è progettata per il collegamento di attuatori elettrici Danfoss AMV(E) e per la loro integrazione con i regolatori elettronici della serie ECL.
AHQM è destinato agli impianti di teleriscaldamento e ai circuiti di riscaldamento secondari di edifici residenziali, impianti industriali o sottostazioni di scambio termico. Si installa sulla tubazione di mandata o di ritorno tra la fonte di calore e i circuiti terminali, ovunque sia necessario mantenere la portata impostata indipendentemente dalle oscillazioni della pressione differenziale nella rete. La valvola funziona con acqua di circolazione e miscele glicolate fino al 30% in un intervallo di temperatura di 2–120 °C e con pressione fino a PN 16.
Il corpo valvola è realizzato in ottone DZR CW602N (CuZn36Pb2As) resistente alla dezincificazione, che resiste alla corrosione negli impianti di riscaldamento con pH 7–10. La caratteristica di regolazione lineare e la perdita interna ≤ 0,05% del valore kVS (secondo IEC 534) garantiscono una regolazione precisa e stabile. Per DN 15 sono compatibili gli attuatori AMV(E) 10, AMV(E) 13, AMV(E) 130, AMV(E) 140 e le relative varianti con comando manuale o molla di ritorno. La combinazione AHQM DN 15–32 con attuatore AMV(E) 13 è approvata secondo la norma DIN 14597. La portata può essere preimpostata manualmente tramite la vite rotante del limitatore di portata in base al diagramma di regolazione o con l'ausilio di un contatore di calore; l'attuatore lavora poi in modo continuo da zero fino a questo valore massimo in funzione del carico attuale.
Parametri tecnici (DN 15, kVS 1,6):
Sì, AHQM è progettato per il montaggio sia sulla tubazione di mandata sia su quella di ritorno. Per DN 15–32 la valvola può essere installata su tubazioni orizzontali e verticali, fermo restando che l'attuatore elettrico collegato deve essere sempre orientato verso l'alto.
Per AHQM DN 15 sono compatibili gli attuatori AMV(E) 10, AMV(E) 13 (con funzione a molla di ritorno), AMV(E) 130, AMV(E) 140 e le versioni AMV(E) 130H e AMV(E) 140H con comando manuale. La combinazione AHQM DN 15–32 con AMV(E) 13 è approvata secondo la norma DIN 14597. L'attuatore elettrico deve essere ordinato separatamente.
La portata si imposta modificando la posizione del limitatore regolabile, ruotando la vite in senso antiorario secondo il diagramma di regolazione oppure con l'ausilio di un contatore di calore. L'attuatore elettrico lavora poi in modo continuo dalla portata nulla fino alla portata massima così impostata, in funzione del carico termico attuale.
L'ottone DZR CW602N (CuZn36Pb2As) resistente alla dezincificazione resiste alla corrosione causata dalla dezincificazione, un processo in cui, in presenza di acqua aggressiva, lo zinco viene rimosso dall'ottone comune e il materiale si degrada progressivamente. Negli impianti di riscaldamento con pH 7–10, l'ottone DZR garantisce una lunga durata senza degradazione del corpo.
Sì. In combinazione con gli attuatori AMV(E), AHQM può essere controllato tramite i regolatori elettronici Danfoss ECL. La portata si adatta automaticamente al carico termico attuale: l'impiego tipico è nelle sottostazioni di scambio termico o negli edifici residenziali collegati a un impianto di teleriscaldamento.
