Danfoss AVQM è un regolatore di portata ad azione diretta con valvola di regolazione integrata, sviluppato per l’impiego nei sistemi di teleriscaldamento e teleraffrescamento. Maggiori informazioni
Su ordinazione
| Dimensione (DN) | DN 40 |
| Dimensione del collegamento | DN 40 |
| Pressione | PN 25 |
| Tipo di connessione | Flangia |
| Peso | 11.75 kg |

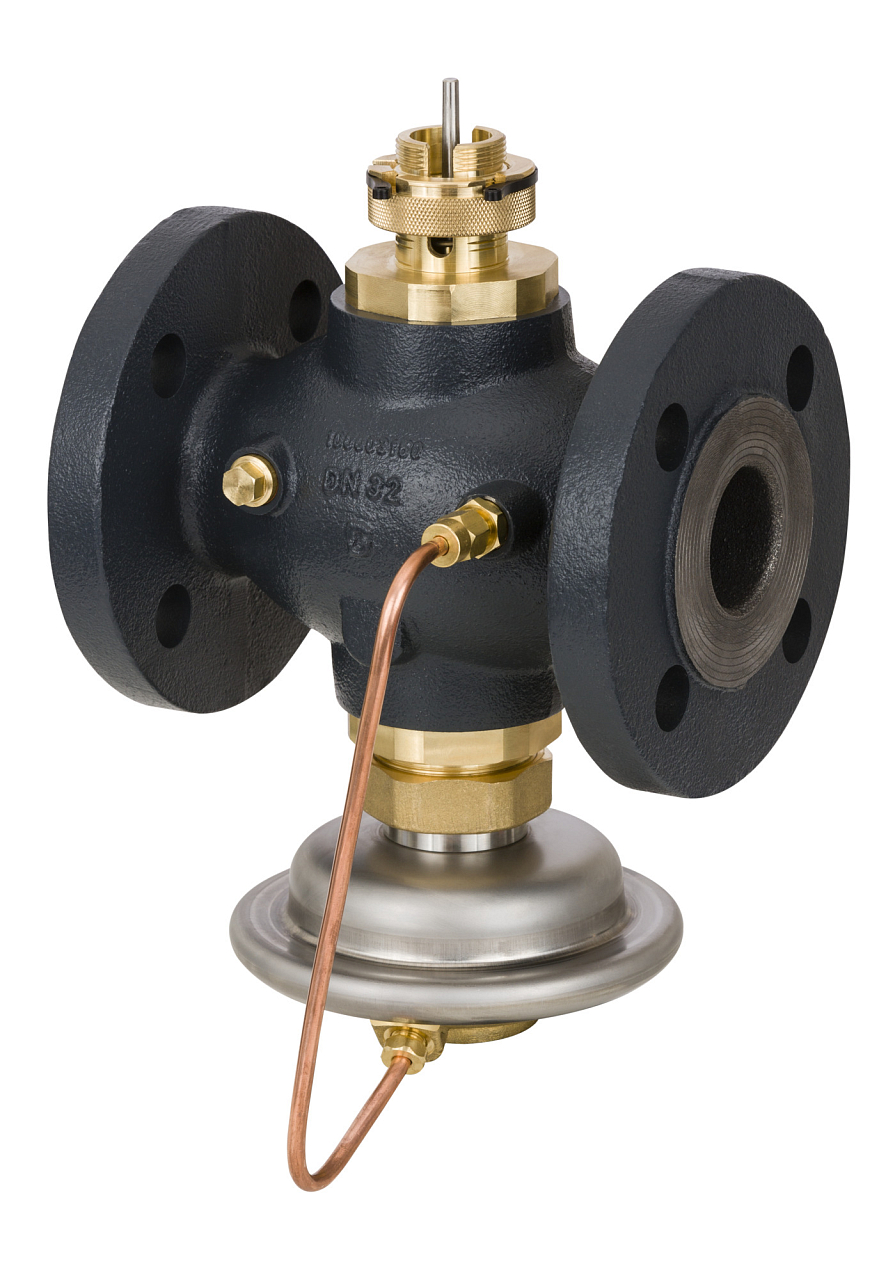

Danfoss AVQM PN 25 DN 40 (codice 003H6757) è un regolatore di portata automatico con valvola di regolazione integrata, progettato per impianti di teleriscaldamento e raffrescamento. Combina in un unico corpo un limitatore idraulico regolabile della portata massima e una valvola di regolazione. L’attuatore elettrico AMV(E) assicura una regolazione continua della portata da zero fino al Qmax impostato, mentre la limitazione della portata stessa funziona senza alimentazione esterna, esclusivamente secondo un principio idraulico.
La valvola è destinata a sottostazioni e stazioni di scambio per impianti di teleriscaldamento (CZT) e raffrescamento. Si installa sulla tubazione di mandata o di ritorno del circuito secondario, dove controlla che la portata non superi il valore Qmax impostato, indipendentemente dalle condizioni di pressione istantanee nel resto dell’impianto. In questo modo evita lo sbilanciamento idraulico della rete in caso di variazioni della pressione differenziale o di apertura di ulteriori diramazioni. AVQM è adatto sia per nuove installazioni sia per la riqualificazione di sottostazioni esistenti, dove può integrare o sostituire valvole di bilanciamento e regolazione separate.
La portata del fluido genera una caduta di pressione attraverso il limitatore di strozzamento regolabile. Le pressioni risultanti vengono convogliate tramite un tubo impulsore alla camera a membrana dell’attuatore, dove una molla integrata mantiene costante la pressione differenziale sul limitatore: in questo modo la portata viene limitata automaticamente al valore Qmax impostato senza energia elettrica. L’attuatore elettrico AMV(E) (ordinato separatamente) modula in continuo la portata da zero fino a questo massimo impostato in base al segnale del regolatore ECL. La combinazione con gli attuatori AMV(E) 13, AMV(E) 23 o AMV(E) 33 è certificata secondo DIN EN 14597.
Parametri tecnici – AVQM PN 25 DN 40 (003H6757):
No. Il limitatore di portata è automatico: funziona esclusivamente secondo un principio idraulico (pressione differenziale + membrana + molla) e non richiede alcuna energia per il proprio funzionamento. L’alimentazione elettrica è necessaria solo per l’attuatore AMV(E), che modula la portata da zero fino al Qmax impostato. In caso di interruzione dell’alimentazione dell’attuatore, il limitatore idraulico continua comunque a impedire il superamento della portata massima impostata.
Per DN 40 sono compatibili gli attuatori AMV(E) 20, AMV(E) 30, AMV(E) 23 e AMV(E) 33, comprese le varianti con molla di ritorno (SL) e con limitazione della corsa. Gli attuatori AMV 150, AMV(E) 10 e AMV(E) 13 sono destinati esclusivamente al DN 15. L’attuatore per la valvola 003H6757 deve essere ordinato separatamente; la valvola viene fornita premontata, completa di tubo impulsore.
Sì. Il datasheet Danfoss riporta schemi di collegamento per entrambe le posizioni: installazione sulla mandata (flow mounting) e sulla tubazione di ritorno (return mounting). Durante l’installazione è necessario rispettare il senso di flusso indicato sul corpo valvola. Anche la posizione dell’attuatore AMV(E) prevede orientamenti di montaggio consentiti, descritti nel relativo datasheet dell’attuatore.
La portata massima si imposta meccanicamente, modificando la posizione del limitatore di strozzamento nella valvola. La regolazione viene eseguita secondo il diagramma di portata riportato nelle istruzioni di montaggio Danfoss, oppure direttamente durante il funzionamento con l’ausilio di un contatore di calore. Per la versione flangiata DN 40, il campo regolabile va da Qmin 0,8 m³/h a Qmax 12 m³/h. La valvola viene fornita completamente premontata; la regolazione della portata viene effettuata dall’installatore durante la messa in servizio della sottostazione.
L’attuatore elettrico AMV(E) deve sempre essere ordinato separatamente. La versione flangiata DN 40 (PN 25, EN 1092-2) non richiede adattatori né tronchetti: la valvola si monta direttamente sulle flange della tubazione. Come accessori di servizio sono disponibili cartucce di ricambio del limitatore (codice 003H6868 per DN 32–50) e cartucce di ricambio della valvola di regolazione (003H6885). Per garantire il mantenimento della regolazione della portata è disponibile un anello di sicurezza (003G6400, confezione da 5 pz).
