Il regolatore di portata Danfoss AVQM con valvola di regolazione integrata è un dispositivo autoregolante destinato principalmente ad applicazioni negli impianti di teleriscaldamento e teleraffrescamento. Maggiori informazioni
Su ordinazione
| Campo di pressione | 16 bar |
| Dimensione (DN) | DN 32 |
| Dimensione del collegamento | G 1 3/4" |
| Pressione | PN 25 |
| Tipo di connessione | Filettatura esterna |
| Peso | 5.90 kg |

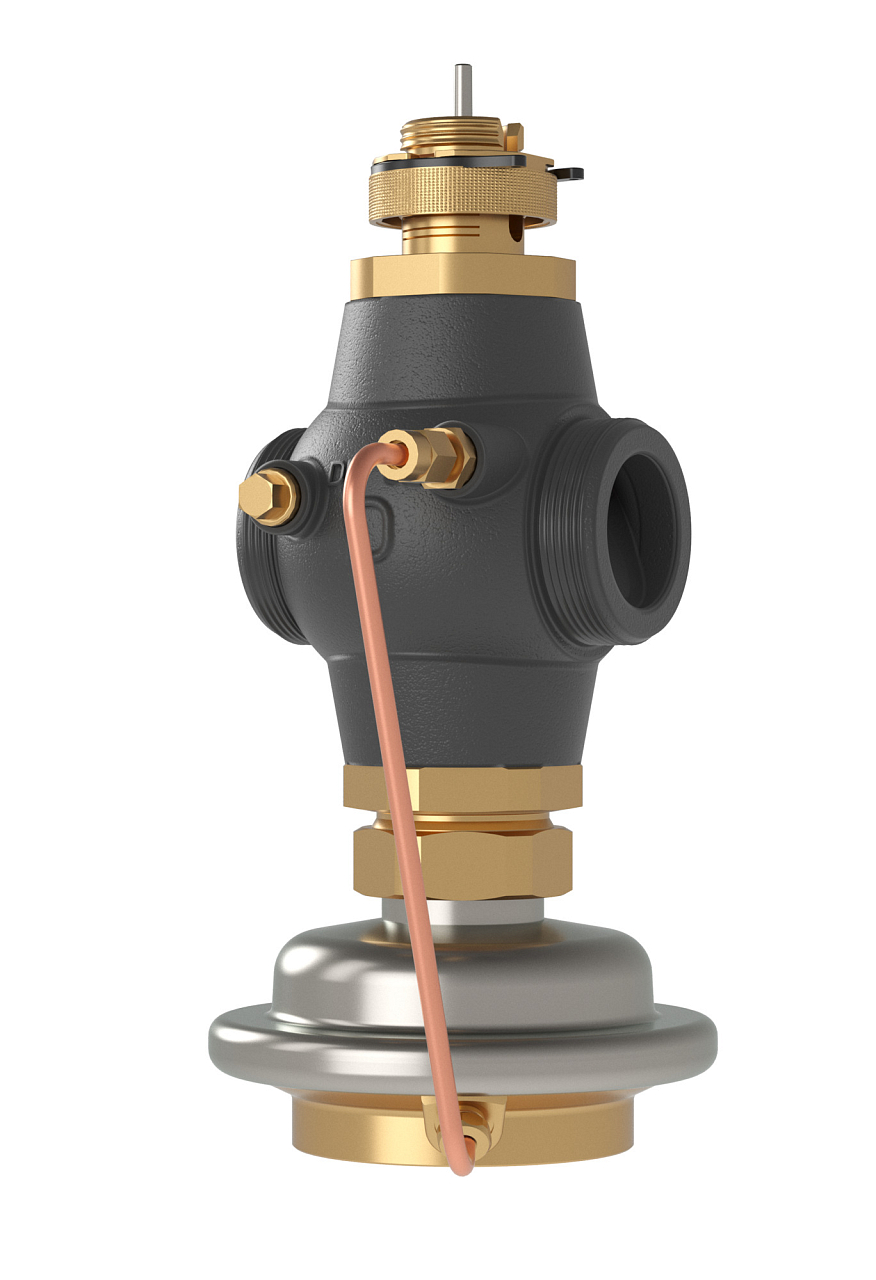

Danfoss AVQM (PN 25) DN 32 è un regolatore di portata ad azione diretta con valvola di regolazione integrata per impianti di teleriscaldamento e teleraffrescamento. Impedisce automaticamente il superamento della portata massima impostata indipendentemente dalle variazioni della pressione differenziale nella rete. In combinazione con gli attuatori elettrici Danfoss AMV(E) e i regolatori ECL, consente la completa automazione e la regolazione remota della portata dell’acqua di riscaldamento o di raffrescamento.
La valvola è destinata principalmente a impianti di teleriscaldamento e teleraffrescamento con collegamento indiretto, nei quali è necessario mantenere una portata costante in ogni punto di utenza indipendentemente dalle condizioni di pressione nella rete primaria di distribuzione. Trova impiego come nodo di regolazione nelle sottostazioni d’appartamento, negli edifici commerciali e industriali e nelle estese reti di distribuzione termica. L’installazione è possibile sia sulla mandata sia sul ritorno della tubazione, in qualsiasi posizione di montaggio della valvola. L’attacco G 1 3/4" (DIN ISO 228/1) consente l’installazione diretta in una rete di tubazioni filettate.
AVQM funziona secondo il principio della regolazione della portata compensata in pressione: il limitatore di portata regolabile genera una pressione differenziale che, tramite il tubo impulsivo, agisce sulla membrana di regolazione e sul servocomando. Quando la pressione differenziale nella rete aumenta, la valvola si chiude progressivamente; quando diminuisce, si apre, mantenendo così stabile la portata nell’intero campo impostato (Qmin 0,4 m³/h fino a Qmax 10 m³/h per DN 32). La valvola di regolazione con caratteristica logaritmica e autorità del 100% è predisposta per il collegamento dell’attuatore AMV(E) e del regolatore ECL. La combinazione con gli attuatori AMV(E) 13, AMV(E) 23 (SL) o AMV(E) 33 (SL) è conforme alla norma DIN EN 14597.
Parametri tecnici – DN 32 (003H6753):
AVQM può essere installato sia sulla mandata sia sul ritorno della tubazione: la funzione idraulica della valvola non dipende dal lato di montaggio. È tuttavia necessario rispettare la posizione di installazione dell’attuatore elettrico AMV(E) secondo la relativa scheda tecnica, poiché l’attuatore deve essere orientato nella posizione consentita.
Per DN 32 sono compatibili gli attuatori AMV 20, AMV 30, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33, AMV(E) 23 SU e le versioni con limitazione della corsa AMV 20 SL, AMV 23 SL, AMV 30 SL. Gli attuatori AMV 150, AMV(E) 10 e AMV(E) 13 sono destinati esclusivamente a DN 15. La combinazione AVQM DN 32 con AMV(E) 23 (SL) o AMV(E) 33 (SL) è conforme alla norma DIN EN 14597.
La portata massima si imposta modificando la posizione del limitatore di portata regolabile (componente n. 2 secondo lo schema di montaggio). La regolazione va eseguita con l’ausilio del diagramma di taratura riportato nelle istruzioni di montaggio oppure, con maggiore precisione, utilizzando un contatore di calore esterno. L’attuatore elettrico AMV(E) deve essere ordinato separatamente: non viene fornito con il regolatore.
La valvola è destinata esclusivamente ad acqua di circolazione e a soluzioni acquose di glicole con concentrazione fino al 30%. Temperatura del fluido 2–150 °C, pH 7–10. AVQM non è adatto per vapore, olio termico né liquidi aggressivi.
Sì. Per DN 32 (gli stessi kit valgono anche per DN 40 e DN 50) sono disponibili: inserto valvola (codice 003H6868, kVS 12,5 m³/h) e inserto della valvola di regolazione (codice 003H6885). Il servocomando è disponibile separatamente con codice 003H6841.
