I produttori più ricercati di tecnologia di misurazione e regolazione

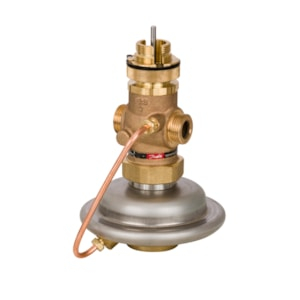

Il regolatore di portata Danfoss AVQM PN 25 DN 25 G 1 1/4" combina in un unico corpo una valvola di regolazione con regolazione automatica della portata. Garantisce una portata costante negli impianti di riscaldamento e di raffrescamento con portata da 0,2 a 4,5 m³/h. Maggiori informazioni
Su ordinazione
| Dimensione (DN) | DN 25 |
| Dimensione del collegamento | G 1 1/4" |
| Pressione | PN 25 |
| Pressione operativa massima | 25 bar |
| Temperatura del fluido | 2...150 °C |
| Peso | 3.07 kg |

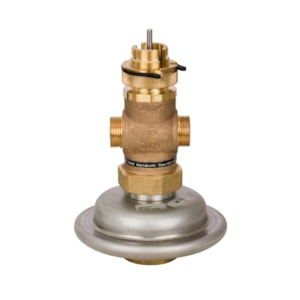

Danfoss AVQM PN 25 è un regolatore di portata ad azione diretta con valvola di regolazione integrata. Il dispositivo combina la funzione di limitatore di portata e di valvola di regolazione in un unico corpo compatto: senza alimentazione esterna mantiene la portata impostata a un valore costante indipendentemente dalle variazioni della pressione differenziale nell’impianto. La versione DN 25 G 1¼" (codice 003H6752) è destinata al collegamento filettato e copre portate da 0,2 a 4,5 m³/h.
AVQM è progettato per impianti di teleriscaldamento e teleraffrescamento, dove la chiave per il corretto funzionamento è il preciso bilanciamento idraulico dei singoli rami. Trova tipicamente impiego in unità fan-coil, sistemi di climatizzazione, sottostazioni e stazioni di scambio termico oppure processi industriali con richiesta di portata del fluido stabile. Il regolatore può essere installato sia sulla tubazione di mandata sia su quella di ritorno dell’impianto.
Il regolatore funziona secondo il principio dell’azione diretta: la caduta di pressione attraverso il limitatore di portata regolabile viene trasmessa direttamente, tramite un tubo impulsore, alla membrana di regolazione del servocomando. All’aumentare della pressione differenziale la valvola si chiude, al diminuire si apre, mantenendo così la portata massima impostata Qmax senza alcuna alimentazione esterna. In combinazione con l’attuatore elettrico Danfoss AMV(E) e il regolatore ECL, AVQM consente il controllo modulante della portata da zero fino al massimo impostato, contribuendo così al risparmio energetico dell’intero impianto.
Parametri tecnici (DN 25, codice 003H6752):

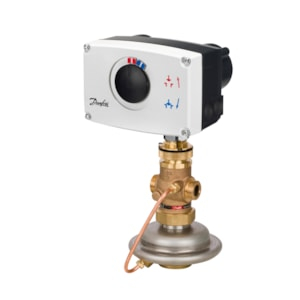

Per la limitazione automatica di base della portata al valore impostato Qmax, l’attuatore elettrico non è necessario: il regolatore funziona ad azione diretta senza alimentazione esterna. L’attuatore elettrico AMV(E) è necessario nel caso in cui si desideri modulare la portata da zero fino al massimo impostato, ad esempio in base al segnale di un regolatore ECL superiore. L’attuatore elettrico va sempre ordinato separatamente.
Per la versione DN 25 sono adatti gli attuatori della serie AMV(E) 20, AMV(E) 23, AMV(E) 23 SU, AMV(E) 30 e AMV(E) 33, comprese le varianti SL con limitazione della corsa. La combinazione di AVQM con gli attuatori AMV(E) 23 (SL) o AMV(E) 33 (SL) è approvata secondo la norma DIN EN 14597 per dispositivi di regolazione e sicurezza degli impianti termici. Gli attuatori AMV 150, AMV(E) 10 e AMV(E) 13 possono essere utilizzati solo per la variante DN 15.
Il valore Qmax desiderato si imposta modificando la posizione del limitatore di portata regolabile direttamente sulla valvola. La regolazione viene effettuata mediante il diagramma di taratura riportato nelle istruzioni di installazione oppure utilizzando un contatore di calore direttamente durante il funzionamento. Il regolatore viene fornito completamente assemblato, compreso il tubo impulsore tra la valvola e il servocomando.
Per la variante DN 25 sono disponibili terminali a saldare (003H6910), terminali filettati con filettatura esterna conica R 1" (003H6904) e terminali flangiati PN 25 (003H6917). Come ricambi sono disponibili l’inserto valvola 003H6867 (kVS 8,0 m³/h) e l’inserto della valvola di regolazione 003H6892. È inoltre disponibile un servocomando di ricambio per l’impostazione ΔpMCV 0,2 bar (003H6841).
Il regolatore AVQM può essere installato sia sulla tubazione di mandata sia su quella di ritorno. La posizione di installazione dell’attuatore elettrico AMV(E) è soggetta alle limitazioni indicate nella scheda tecnica del relativo attuatore, che devono essere verificate prima del montaggio. La scheda tecnica AVQM contiene schemi applicativi per impianti di riscaldamento a collegamento indiretto con installazione sul ramo di mandata e su quello di ritorno.
