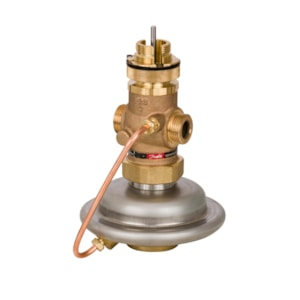

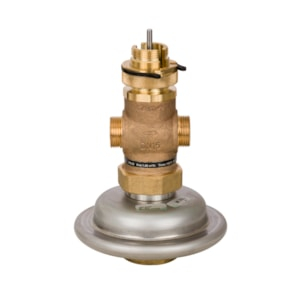

Il regolatore di portata Danfoss AVQM PN 25 DN 20 G 1" combina una valvola di regolazione con la regolazione automatica della portata in un unico corpo. Garantisce una portata costante negli impianti di riscaldamento e di raffrescamento con portata da 0,16 a 3,5 m³/h. Maggiori informazioni
Su ordinazione
| Dimensione (DN) | DN 20 |
| Dimensione del collegamento | G 1" |
| Pressione | PN 25 |
| Pressione operativa massima | 25 bar |
| Temperatura del fluido | 2...150 °C |
| Peso | 2.94 kg |
Danfoss AVQM PN 25 DN 20 (003H6751) è un regolatore automatico di portata con valvola di regolazione integrata, progettato per impianti di teleriscaldamento e teleraffrescamento. Combina la funzione di limitatore di portata e di valvola di regolazione modulante in un unico corpo compatto con attacco filettato G 1". In combinazione con l’attuatore elettrico della serie AMV(E), garantisce una regolazione precisa della portata e della temperatura senza necessità di bilanciamento idraulico dei circuiti.
Il regolatore è destinato principalmente ai circuiti secondari delle sottostazioni di teleriscaldamento e teleraffrescamento, dove le variazioni della pressione differenziale nella rete causano comunemente squilibri idraulici. Trova impiego anche nelle diramazioni dei sistemi fan-coil, delle unità di climatizzazione o del riscaldamento a pavimento, dove ogni ramo richiede una portata impostata con precisione. Grazie all’approvazione secondo DIN EN 14597 (in combinazione con gli attuatori AMV(E) 13, AMV(E) 23 SL o AMV(E) 33 SL), soddisfa i requisiti per la regolazione negli impianti centralizzati di distribuzione del calore e del freddo.
AVQM funziona secondo un principio idraulico, senza necessità di alimentazione esterna per la sola funzione di limitazione della portata. La portata del fluido genera una caduta di pressione sul limitatore regolabile; le pressioni risultanti vengono convogliate tramite tubicini impulsivi all’attuatore a membrana, che compensa automaticamente le oscillazioni di pressione e mantiene la portata entro il campo impostato. L’attuatore elettrico della serie AMV(E) regola quindi la portata in modo continuo da zero fino al massimo impostato, in base alla richiesta dell’elettronica di controllo ECL o di un altro regolatore. La caratteristica di regolazione è logaritmica con autorità della valvola pari a 1 (100%) su tutto il campo di regolazione.
Parametri tecnici – AVQM PN 25 DN 20 (003H6751):

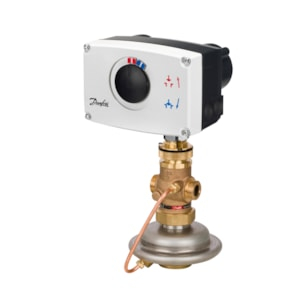

AVQM PN 25 DN 20 è compatibile con gli attuatori Danfoss AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 33, AMV(E) 23 SU, AMV 20 SL, AMV 23 SL e AMV 30 SL. Gli attuatori AMV 150, AMV(E) 10 e AMV(E) 13 sono destinati esclusivamente alla variante DN 15. Gli attuatori si ordinano separatamente; il regolatore AVQM viene fornito completamente assemblato, compreso il tubicino impulsivo tra la valvola e l’attuatore a membrana.
Sì, AVQM PN 25 può essere installato sia sulla mandata sia sulla tubazione di ritorno. La scheda tecnica riporta schemi applicativi per entrambe le posizioni (flow mounting e return mounting). È necessario rispettare le istruzioni di installazione dell’attuatore elettrico: le posizioni di montaggio consentite dell’attuatore sono definite nella relativa scheda tecnica separata.
La portata massima si imposta meccanicamente modificando la posizione del limitatore di portata regolabile. L’impostazione può essere effettuata mediante il diagramma di regolazione corsa–portata (parte delle istruzioni di installazione) oppure direttamente misurando la portata con un contacalorie. Per DN 20 con kVS 6,3 m³/h, la portata massima corrisponde a una corsa di circa 7 mm; il diagramma dettagliato corsa × portata è incluso nelle istruzioni di installazione fornite con il prodotto.
Sì, AVQM PN 25 è approvato per acqua di circolazione e acqua glicolata con contenuto di glicole fino al 30%. La temperatura del fluido può essere compresa tra 2 e 150 °C e il pH dell’impianto dovrebbe essere mantenuto nell’intervallo 7–10. Al di fuori di questi parametri il produttore non ne raccomanda l’utilizzo ed è necessario consultare il fornitore.
Sì, Danfoss fornisce kit di assistenza per AVQM PN 25. Per DN 20 sono disponibili l’inserto valvola con kVS 6,3 m³/h (codice 003H6996), l’inserto della valvola di regolazione (codice 003H6891) e l’attuatore a membrana (codice 003H6841). Verificare la disponibilità dei singoli componenti presso il fornitore.
