I produttori più ricercati di tecnologia di misurazione e regolazione

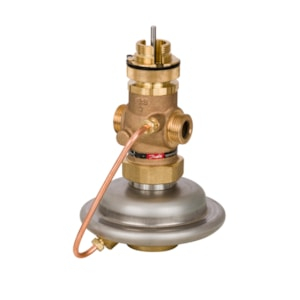

Il regolatore di portata Danfoss AVQM PN 25 DN 15 G 3/4" combina una valvola di regolazione con la regolazione automatica della portata in un unico corpo. Garantisce una portata costante negli impianti di riscaldamento e raffrescamento con portata da 0,07 a 2,4 m³/h. Maggiori informazioni
Su ordinazione
| Dimensione (DN) | DN 15 |
| Dimensione del collegamento | G 3/4" |
| Pressione | PN 25 |
| Pressione operativa massima | 25 bar |
| Temperatura del fluido | 2...150 °C |
| Peso | 2.85 kg |

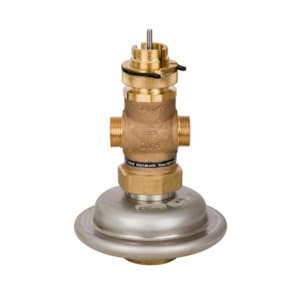

Danfoss AVQM (003H6750) è un regolatore di portata ad azione diretta con valvola di regolazione integrata per impianti di teleriscaldamento e teleraffrescamento. In un unico corpo compatto svolge due funzioni: limita automaticamente la portata al valore massimo impostato e allo stesso tempo consente la regolazione continua della portata tramite attuatore elettrico. Questa variante DN 15 G 3/4" copre portate di 0,07–2,4 m³/h con pressione nominale PN 25.
AVQM è progettato per impianti di riscaldamento e raffrescamento a collegamento indiretto in edifici residenziali, commerciali e industriali. Viene tipicamente installato sulle diramazioni delle colonne montanti, a valle dei collettori oppure a monte di fan-coil e scambiatori di calore. La valvola può essere installata sia sulla tubazione di mandata sia su quella di ritorno. È adatta per acqua di circolazione o acqua glicolata con concentrazione fino al 30% e pH 7–10.
La portata provoca una caduta di pressione attraverso il limitatore regolabile. I valori di pressione risultanti vengono trasferiti tramite il tubo impulsivo alla camera a membrana, che aziona il limitatore: all’aumentare della pressione differenziale la valvola si chiude, al diminuire si apre. La portata massima rimane così costante in tutto il campo di lavoro della pressione differenziale 0,2–1,5 bar senza necessità di intervento dell’operatore. L’attuatore AMV(E) lavora quindi da zero fino al massimo impostato in funzione delle richieste del regolatore ECL o di un altro sistema di supervisione.
Parametri tecnici (DN 15, codice 003H6750):

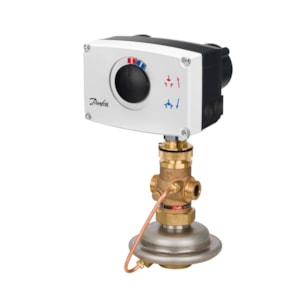

La funzione di limitazione automatica della portata (bilanciamento idraulico) funziona anche senza attuatore: la valvola mantiene la portata al di sotto del valore massimo impostato in modo puramente meccanico. Tuttavia, la regolazione continua della portata nell’intero campo 0–Qmax richiede un attuatore elettrico AMV(E). Questo deve essere ordinato separatamente. Sono compatibili gli attuatori AMV(E) 10, AMV(E) 13, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33 e AMV 150.
AVQM può essere installato sia sulla tubazione di mandata sia su quella di ritorno. La posizione di installazione specifica dell’attuatore elettrico AMV(E) deve essere rispettata secondo la scheda tecnica del relativo attuatore: Danfoss indica le posizioni ammesse dell’attuatore in funzione della temperatura del fluido.
La portata massima si imposta ruotando il limitatore di portata direttamente sul corpo valvola. La procedura di impostazione si basa sul diagramma di taratura riportato nelle istruzioni di installazione allegate; in alternativa è possibile utilizzare un contatore di calore per verificare la portata impostata. Questa variante (003H6750) copre un campo Qmax fino a 2,4 m³/h.
Sì, AVQM è strutturalmente progettato per il funzionamento con acqua glicolata con concentrazione fino al 30%. Il pH del fluido deve essere compreso tra 7 e 10. Per concentrazioni più elevate della miscela glicolata o per altri fluidi è necessario verificare la compatibilità con il produttore.
Danfoss offre kit di servizio separati sia per l’inserto della valvola (codice 003H6865 per kVS 4,0 m³/h) sia per l’inserto della valvola di regolazione (003H6890). Come accessori opzionali sono disponibili terminali a saldare (003H6908 per DN 15), terminali filettati R 1/2" (003H6902) e terminali flangiati (003H6915). L’attuatore elettrico va ordinato separatamente in base al tipo AMV(E) richiesto.
