Parametri e cataloghi

Campo di pressione	5...30 kPa
Dimensione (DN)	DN 32, DN 25
Dimensione del collegamento	1 1/4"
Pressione	PN 16
Peso	2.53 kg

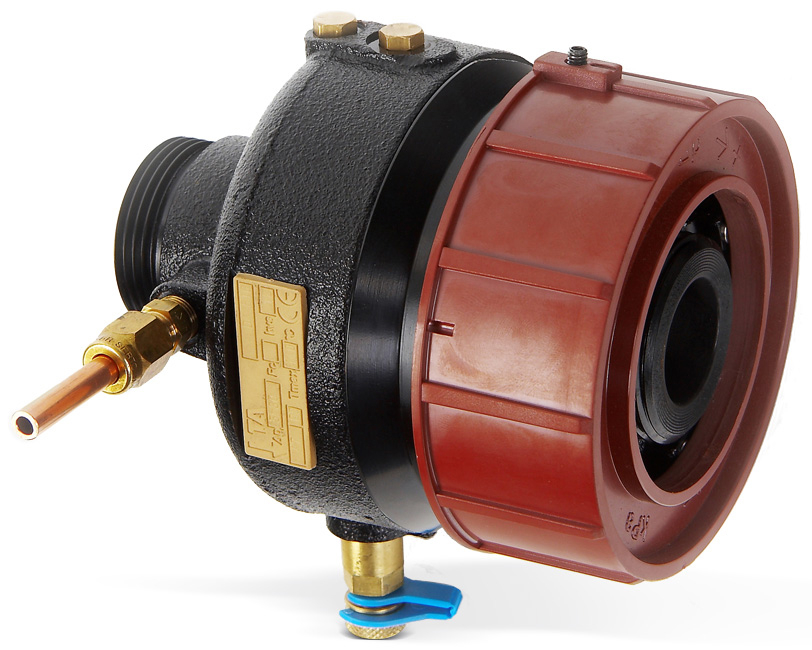

Il regolatore è regolabile in modo continuo per differenze di pressione da 5 a 30 kPa. È adatto per applicazioni di riscaldamento o raffreddamento che richiedono alte temperature o alte differenze di pressione. L'installazione avviene sulla tubazione di ritorno sia sul lato primario che su quello secondario dei sistemi nella direzione del flusso indicata sul corpo del regolatore. Il funzionamento del regolatore è molto silenzioso. Grazie agli inserti di misurazione, si ottengono processi di bilanciamento precisi.

Costruzione e funzionamento

1. Membrana - la membrana è influenzata dalla pressione della tubazione di alimentazione attraverso il tubo impulsivo Δp+ e chiude così il regolatore

2. Viti di sfiato - dopo il riempimento del sistema è opportuno sfiatare il corpo del regolatore

3. Molla - agisce sulla membrana dall'altro lato e, insieme alla pressione condotta dal canale integrato dalla tubazione di ritorno, provoca l'apertura della valvola

4. Vite di bloccaggio - assicura l'impostazione del valore sull'anello

5. Anello di regolazione - influenza la forza della molla. Se si raggiunge l'equilibrio tra la forza della molla e le pressioni che agiscono sulla membrana, si ottiene una differenza di pressione costante.
