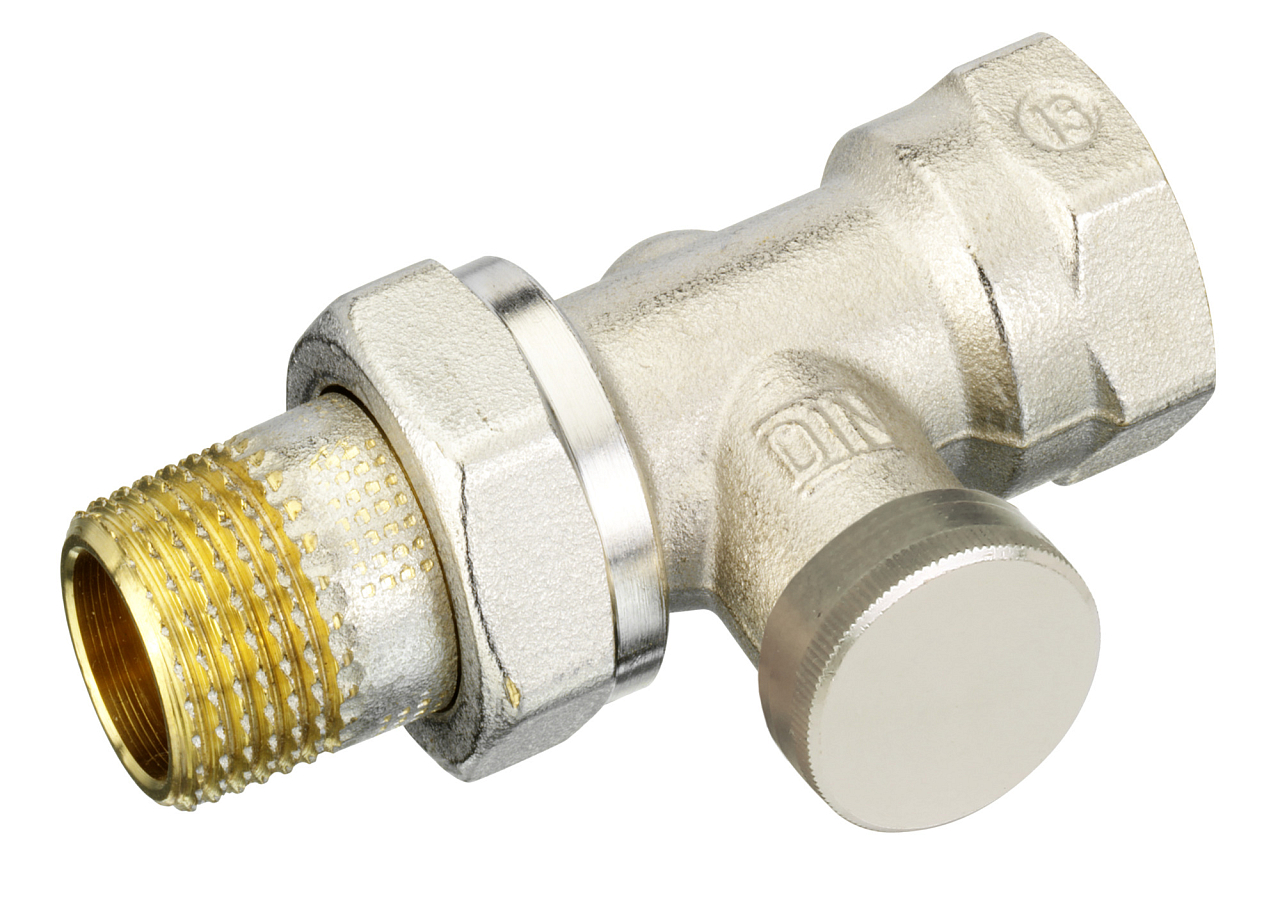

Il raccordo per radiatore Danfoss RLV-S DN 15 diritto (003L0124) è un raccordo di intercettazione preregolabile con corpo in ottone nichelato, destinato al collegamento di radiatori con attacco filettato laterale da 1/2". Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | RP 1/2" |
| Dimensione del collegamento | DN 15 |
| Tipo di connessione | Filettatura interna |
| Tipo di valvola | Diretto |
| Peso | 0.19 kg |
Danfoss RLV-S DN 15 diritto (003L0124) è un raccordo di intercettazione per radiatore con preregolazione della portata, destinato al montaggio sul ritorno del radiatore con attacco filettato laterale. Svolge contemporaneamente due funzioni: limita la portata massima attraverso il radiatore al valore richiesto e allo stesso tempo consente di chiudere completamente il radiatore in qualsiasi momento, senza dover fermare l’intero impianto di riscaldamento. Il corpo è realizzato in ottone con finitura nichelata, mentre la tenuta è garantita da anelli in EPDM.
Il raccordo RLV-S è progettato per impianti di riscaldamento residenziali e commerciali con radiatori dotati di attacco filettato laterale G 1/2". La versione diritta è adatta dove la tubazione arriva sullo stesso asse dell’attacco del radiatore, tipicamente in installazioni sotto il davanzale o all’interno di mobili. Il prodotto è compatibile con tubazioni in acciaio, rame, PEX e Alupex (tramite raccordi a compressione Danfoss). Le dimensioni sono conformi alla norma DIN 3842-1.
La portata attraverso il radiatore può essere regolata da un minimo fino alla completa apertura (kvs 2,20 m³/h) mediante una chiave a brugola da 8 mm, ruotando lo stelo di regolazione da 0,25 a 4 giri secondo il diagramma di portata. Il produttore fornisce la valvola nello stato iniziale completamente aperto. In caso di sostituzione o riparazione del radiatore, è sufficiente chiudere il raccordo con la stessa chiave e l’impianto rimane in funzione. Come sostituzione temporanea della testa termostatica dopo lo smontaggio del corpo è disponibile una manopola manuale in ottone (cod. art. 013G3300).
Il raccordo RLV-S è destinato al ritorno del radiatore, cioè all’attacco di uscita attraverso il quale l’acqua raffreddata rientra nell’impianto di riscaldamento. Sulla mandata viene normalmente montata una valvola termostatica (ad esempio della serie Danfoss RA).
La portata si regola con una chiave a brugola da 8 mm ruotando lo stelo di regolazione. Il campo di preregolazione va da 0,25 a 4 giri (più la completa apertura, kvs = 2,20 m³/h). La portata specifica per ciascun numero di giri è indicata nel diagramma di portata riportato nella scheda tecnica.
Sì, è proprio a questo che serve RLV-S. Chiudendo il raccordo con una chiave a brugola si isola il radiatore dall’impianto e gli altri radiatori restano in funzione. Dopo aver smontato il corpo, è possibile montare come sostituzione temporanea della testa termostatica una manopola manuale in ottone (cod. art. 013G3300), per evitare la fuoriuscita d’acqua.
La versione diritta (003L0124) è adatta quando la tubazione arriva dalla stessa direzione dell’attacco del radiatore, tipicamente con tubazioni posate lungo la parete o sul pavimento sotto il radiatore. La versione ad angolo (003L0133) si utilizza quando la tubazione arriva perpendicolarmente, più spesso con passaggio nel pavimento o dalla parete sotto il radiatore. I parametri tecnici di entrambe le varianti sono identici.
