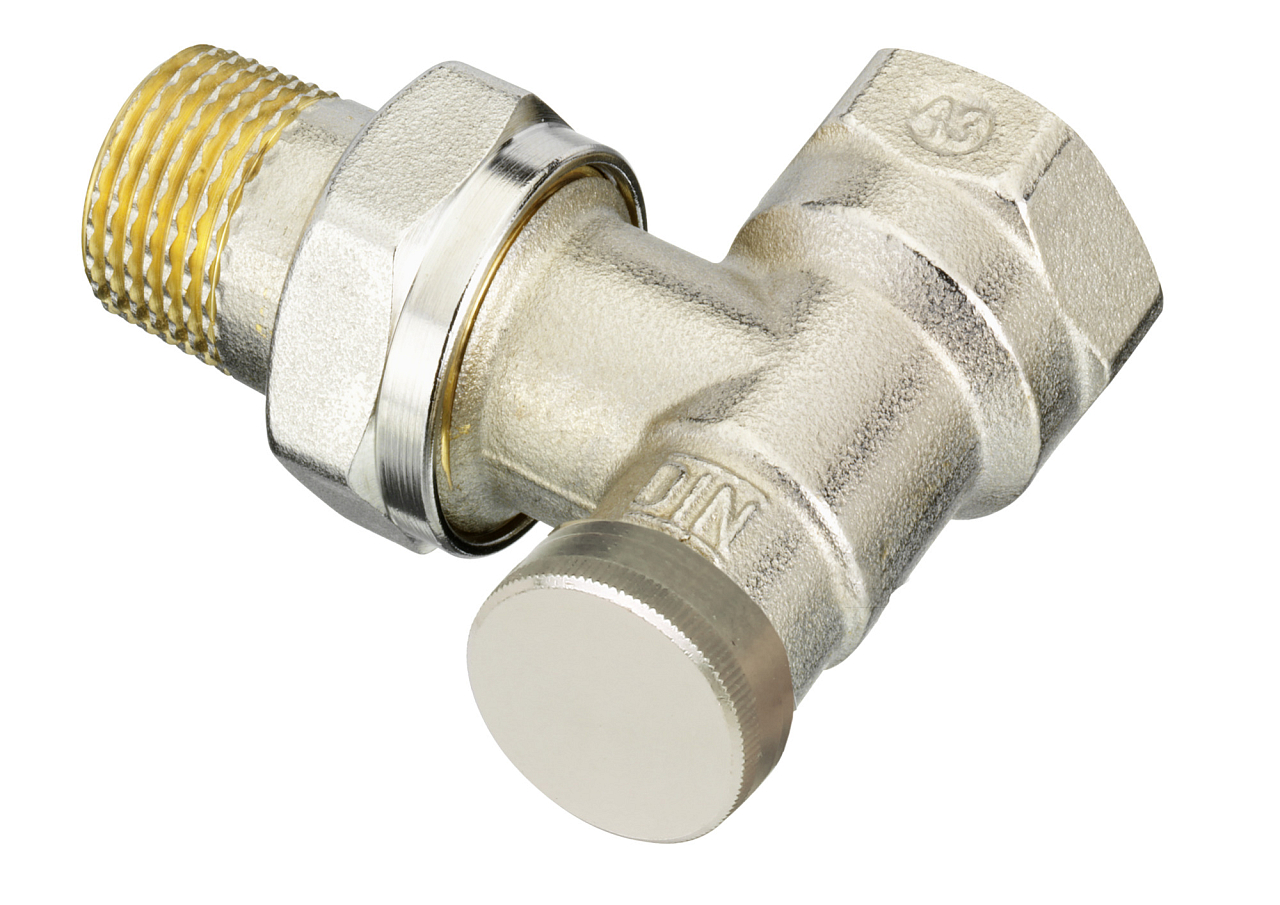

Il raccordo per radiatore Danfoss RLV-S DN 15 ad angolo (003L0123) è un raccordo di intercettazione standard, destinato al collegamento di ritorno dei radiatori con uscita filettata laterale. Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | RP 1/2" |
| Dimensione del collegamento | DN 15 |
| Tipo di connessione | Filettatura interna |
| Tipo di valvola | Angolare |
| Peso | 0.20 kg |
Danfoss RLV-S è un detentore per radiatore intercettabile per il collegamento di ritorno dei radiatori con uscita filettata laterale. La versione ad angolo DN 15 (G 1/2) consente di chiudere singolarmente ogni radiatore dell’impianto, ad esempio durante la manutenzione o la sostituzione, senza dover svuotare l’intero impianto di riscaldamento. Il raccordo autosigillante con O-ring in EPDM garantisce un montaggio rapido e la tenuta durante lo scollegamento del radiatore.
Il detentore RLV-S è progettato per impianti di riscaldamento bitubo in edilizia residenziale e commerciale, dove sono installati radiatori con valvole termostatiche. La versione ad angolo è adatta dove la tubazione arriva dalla parete o dal pavimento, tipicamente in appartamenti in prefabbricato o in muratura con passaggio delle tubazioni sotto pavimento o a parete. L’attacco G 1/2 lato tubazione e RP 1/2" lato radiatore corrisponde allo standard di collegamento dei radiatori DIN 3842-1, per cui il detentore è compatibile con la grande maggioranza dei radiatori con uscita filettata laterale.
Il detentore RLV-S consente di preimpostare la portata massima attraverso il radiatore nell’intero campo da 0,20 a 2,20 m³/h (kvs = 2,20 m³/h) mediante una chiave esagonale da 8 mm. L’impostazione di fabbrica è valvola completamente aperta. Il corpo in ottone (Ms 58) con superficie nichelata garantisce resistenza alla corrosione. La pressione massima di esercizio è di 10 bar, la pressione di prova è di 16 bar e la temperatura massima dell’acqua di riscaldamento è di 120 °C.
La portata si regola con una chiave esagonale (brugola) da 8 mm. Chiudere prima completamente la valvola ruotandola in senso orario, quindi riaprirla a quarti di giro: ogni posizione corrisponde a un diverso valore di kv nell’intervallo 0,20–2,20 m³/h. L’impostazione di fabbrica predefinita è valvola completamente aperta (kvs = 2,20 m³/h).
Sì. Il raccordo autosigillante con O-ring in EPDM consente di scollegare il radiatore senza perdite d’acqua dall’impianto: basta chiudere la valvola e scollegare il raccordo. Il resto dell’impianto di riscaldamento rimane in funzione, quindi non è necessario svuotarlo né metterlo fuori servizio.
La sigla “S” (self sealing) significa che RLV-S è dotato di raccordo autosigillante con O-ring: il radiatore può essere scollegato senza perdite d’acqua dall’impianto. La versione standard RLV non dispone di questa funzione. I parametri tecnici (dimensioni secondo DIN 3842-1, pressione max., temperatura) sono identici per entrambe le serie.
Il detentore RLV-S DN 15 si collega al radiatore tramite filettatura RP 1/2" (filetto femmina), standard per i radiatori con uscita filettata laterale. Sul lato tubazione è presente una filettatura G 1/2. Il collegamento a tubazioni in rame, acciaio, PEX o AluPEX è possibile tramite raccordi a compressione Danfoss (venduti separatamente).
Sì. Danfoss offre un volantino manuale in ottone (codice 013G3300), che sostituisce temporaneamente la testa termostatica durante la messa fuori servizio o la sostituzione del radiatore. Come accessorio opzionale è disponibile anche un rubinetto di scarico (codice 003L0152) per il riempimento o lo svuotamento del solo radiatore.
