Il raccordo per radiatore Danfoss RLV DN 15 in versione diritta è destinato al collegamento di ritorno dei corpi scaldanti in impianti di riscaldamento sia bitubo che monotubo. La variante 003L1824 è caratterizzata da un collegamento autosigillante a innesto (push-fit) sul lato radiatore, che elimina la necessità di sigillatura della filettatura e accelera il montaggio. Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | R 1/2" |
| Dimensione del collegamento | DN 15 |
| Portata | 2,5 m3/h |
| Pressione | 10 bar |
| Tipo di valvola | Diretto |
| Peso | 0.28 kg |

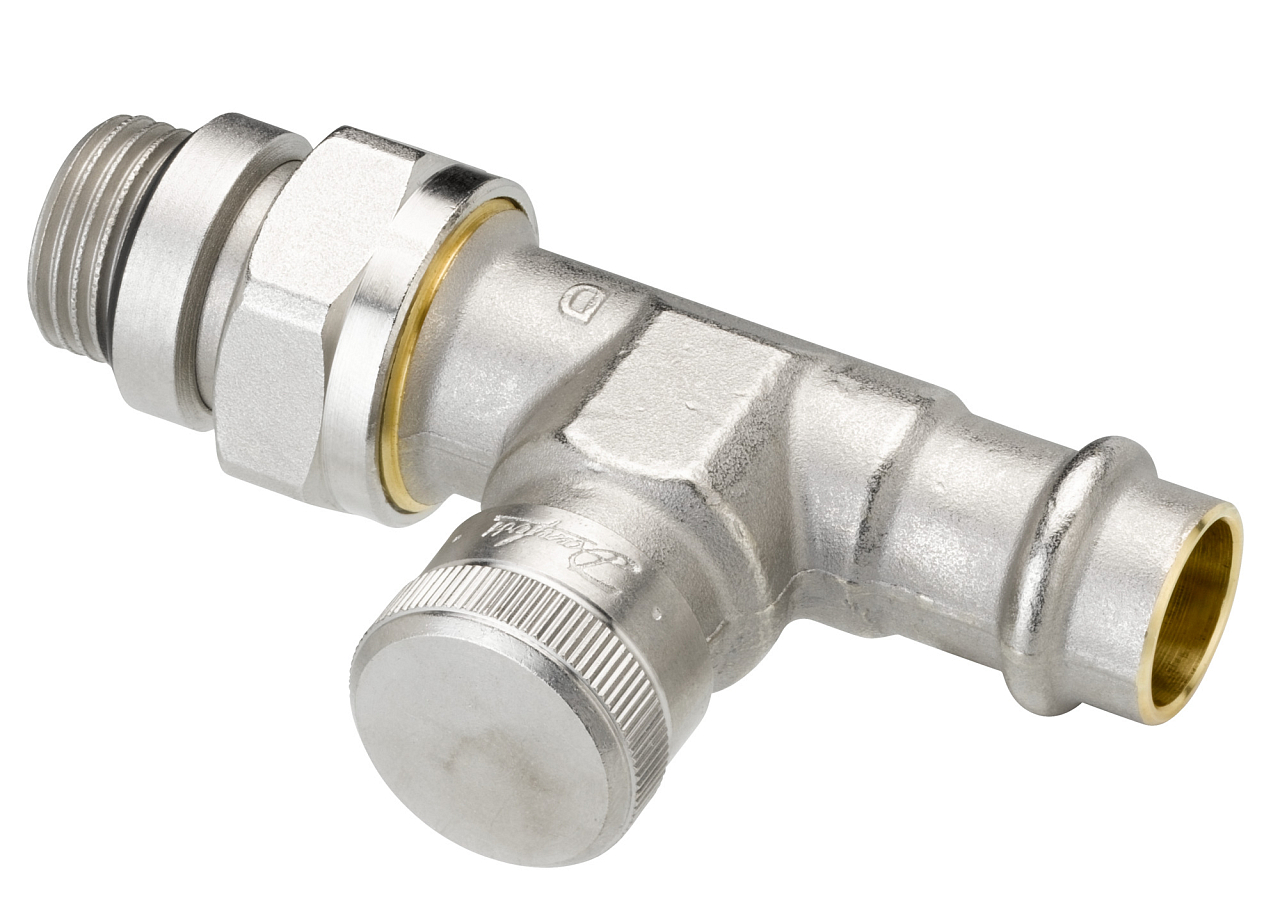

Il detentore per radiatore Danfoss RLV DN 15 diritto (003L1824) è un organo di intercettazione e regolazione per il collegamento di ritorno dei corpi scaldanti. Consente di chiudere singolarmente ogni radiatore durante lo smontaggio o la riparazione senza intervenire sul resto dell’impianto di riscaldamento. La variante 003L1824 è dotata di collegamento autosigillante a innesto (push-fit) sul lato radiatore, che non richiede pasta sigillante, canapa né nastro in teflon.
Il detentore RLV DN 15 diritto è destinato ad edifici residenziali e commerciali con impianti di riscaldamento a due tubi o monotubo. La versione diritta corrisponde alla configurazione standard con attacco laterale del radiatore, in cui mandata e ritorno sono condotti dallo stesso lato del corpo scaldante. Grazie alla possibilità di preregolare la portata massima con una chiave a brugola da 6 mm, contribuisce al bilanciamento idraulico dell’impianto di riscaldamento. In combinazione con il rubinetto di scarico (Danfoss 003L0152, accessorio), consente il riempimento e lo svuotamento agevoli dei singoli radiatori senza influire sul resto dell’impianto.
Parametri tecnici:
La portata si preregola con una chiave a brugola da 6 mm: la valvola viene prima chiusa completamente, quindi aperta del numero di giri desiderato. Per RLV DN 15, la posizione completamente aperta corrisponde al valore kvs = 2,5 m³/h. I valori di portata richiesti per il numero specifico di giri possono essere letti dai diagrammi di portata nella scheda tecnica Danfoss.
La variante 003L1824 presenta sul lato radiatore un collegamento autosigillante a innesto (push-fit) R 1/2" con O-ring integrato: il detentore si inserisce semplicemente sul bocchettone del radiatore senza pasta sigillante, canapa o teflon. La variante standard RLV (codice 003L0144) utilizza su entrambi i lati un collegamento filettato, per il quale la tenuta è a carico dell’installatore.
Sì. Il detentore RLV è strutturalmente predisposto per l’installazione di un rubinetto di scarico con portagomma da 3/4" (Danfoss 003L0152, disponibile come accessorio). Questa combinazione consente di riempire o svuotare il radiatore senza intervenire sul resto dell’impianto di riscaldamento. Durante il montaggio si consiglia di orientare il detentore con il cappuccio rivolto verso l’operatore, in modo che il rubinetto sia facilmente accessibile.
Sul lato dell’impianto di tubazioni, il detentore RLV può essere collegato a tubazioni in rame, acciaio, PEX o AluPEX, sempre con l’apposito raccordo a compressione Danfoss (venduto separatamente). La flangia push-fit autosigillante è destinata esclusivamente al collegamento a un bocchettone standard del radiatore R 1/2".
La versione diritta RLV è destinata al collegamento laterale standard del radiatore, dove mandata e ritorno arrivano dallo stesso lato del corpo scaldante e la tubazione va direttamente al detentore. Per soluzioni ad angolo, ad esempio con tubazioni posate nel pavimento oppure dove l’uscita del radiatore e la tubazione formano approssimativamente un angolo retto, è più adatta la versione ad angolo RLV.
