Danfoss RLV DN 15 – raccordo di intercettazione angolare con scarico, in ottone nichelato, filettatura interna G ½". Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | RP 1/2" |
| Dimensione del collegamento | DN 15 |
| Tipo di connessione | Filettatura interna |
| Tipo di valvola | Angolare |
| Peso | 0.22 kg |

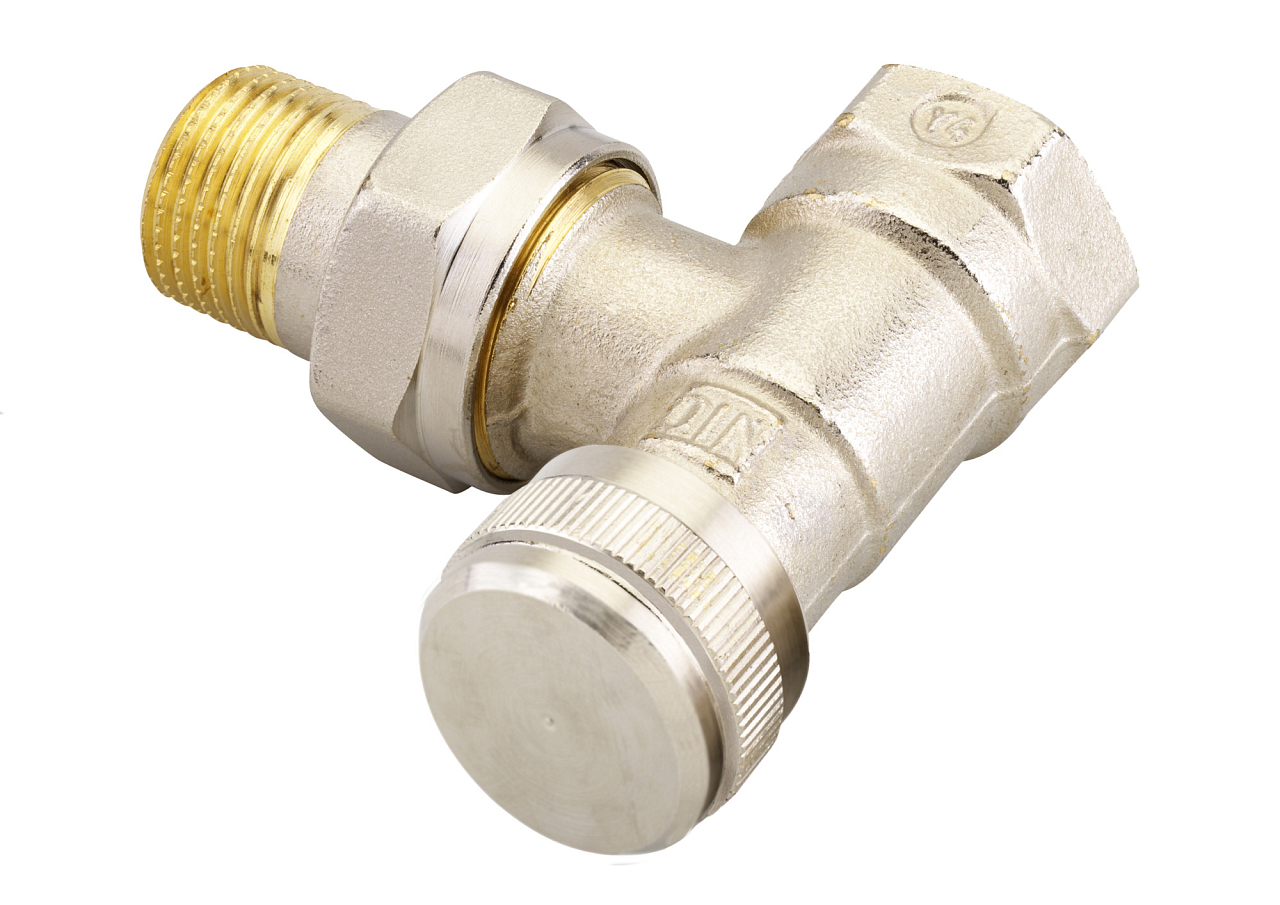

Danfoss RLV DN 15 ad angolo (003L0143) è un detentore per radiatore intercettabile per il collegamento di ritorno dei corpi scaldanti. In un unico corpo valvola compatto riunisce tre funzioni: regolazione della portata, chiusura completa del radiatore e attacco per lo scarico del corpo scaldante. La versione ad angolo con filetto interno G ½" è destinata ai comuni impianti di riscaldamento con tubazioni filettate.
Il detentore RLV è progettato per il collegamento di ritorno dei radiatori in impianti di riscaldamento sia bitubo sia monotubo, tipicamente in condomini, abitazioni unifamiliari e edifici commerciali. La versione ad angolo è adatta dove la tubazione arriva dalla parete o dal pavimento perpendicolarmente all’asse verticale del corpo scaldante, quindi per radiatori con attacco laterale. Il filetto interno G ½" consente il collegamento diretto ai comuni impianti filettati senza ulteriori raccordi di transizione.
Il detentore consente la preregolazione della portata massima attraverso il radiatore, una funzione fondamentale per il bilanciamento idraulico dell’impianto di riscaldamento. La regolazione si effettua con una chiave a brugola da 6 mm ruotando lo stelo di regolazione; in fabbrica il detentore è impostato in posizione completamente aperta (kvs = 2,5 m³/h). La funzione di intercettazione integrata permette in qualsiasi momento di isolare il singolo radiatore senza intervenire sul resto dell’impianto o svuotare l’intero circuito. Il punto integrato per il collegamento del dispositivo di scarico (accessorio cod. 003L0152) facilita lo smontaggio e la manutenzione del corpo scaldante con perdite d’acqua minime. Il corpo del detentore è realizzato in ottone con superficie nichelata resistente all’umidità.
Impostazione di fabbrica e limiti di esercizio:
Il detentore è impostato in fabbrica in posizione completamente aperta (kvs = 2,5 m³/h). La portata si riduce ruotando lo stelo di regolazione con una chiave a brugola da 6 mm. Il numero di giri corrisponde al diagramma di portata riportato nella documentazione tecnica: ad esempio, con 1 giro la portata è di circa 0,65 m³/h, con 2 giri circa 1,3 m³/h. Per prima cosa chiudere il detentore con la chiave, quindi riaprirlo del numero di giri desiderato.
Sì. Il detentore RLV è progettato per il collegamento di ritorno dei corpi scaldanti sia negli impianti di riscaldamento bitubo sia in quelli monotubo. In entrambi i casi garantisce la regolazione della portata e la possibilità di isolare il radiatore senza intervenire sul resto del circuito di riscaldamento.
Il detentore dispone di un attacco integrato per il dispositivo di scarico (Danfoss cod. 003L0152, disponibile separatamente). Procedura: chiudere l’alimentazione al radiatore, svitare il tappo del detentore, montare il dispositivo di scarico e aprire il detentore con la chiave KW9. Per facilitare lo scarico, Danfoss consiglia di installare il detentore con il tappo rivolto in avanti, lontano dalla parete.
Il corpo è in ottone Ms 58 con superficie nichelata resistente all’umidità. La tenuta dello stelo è in materiale EPDM. Il detentore RLV è testato e approvato secondo la norma EN 215 (CEN) e dimensionalmente conforme alla norma EN (DIN) 3842-1. La composizione dell’acqua di riscaldamento dovrebbe essere conforme alla direttiva VDI 2035, per prevenire la formazione di depositi e corrosione.
