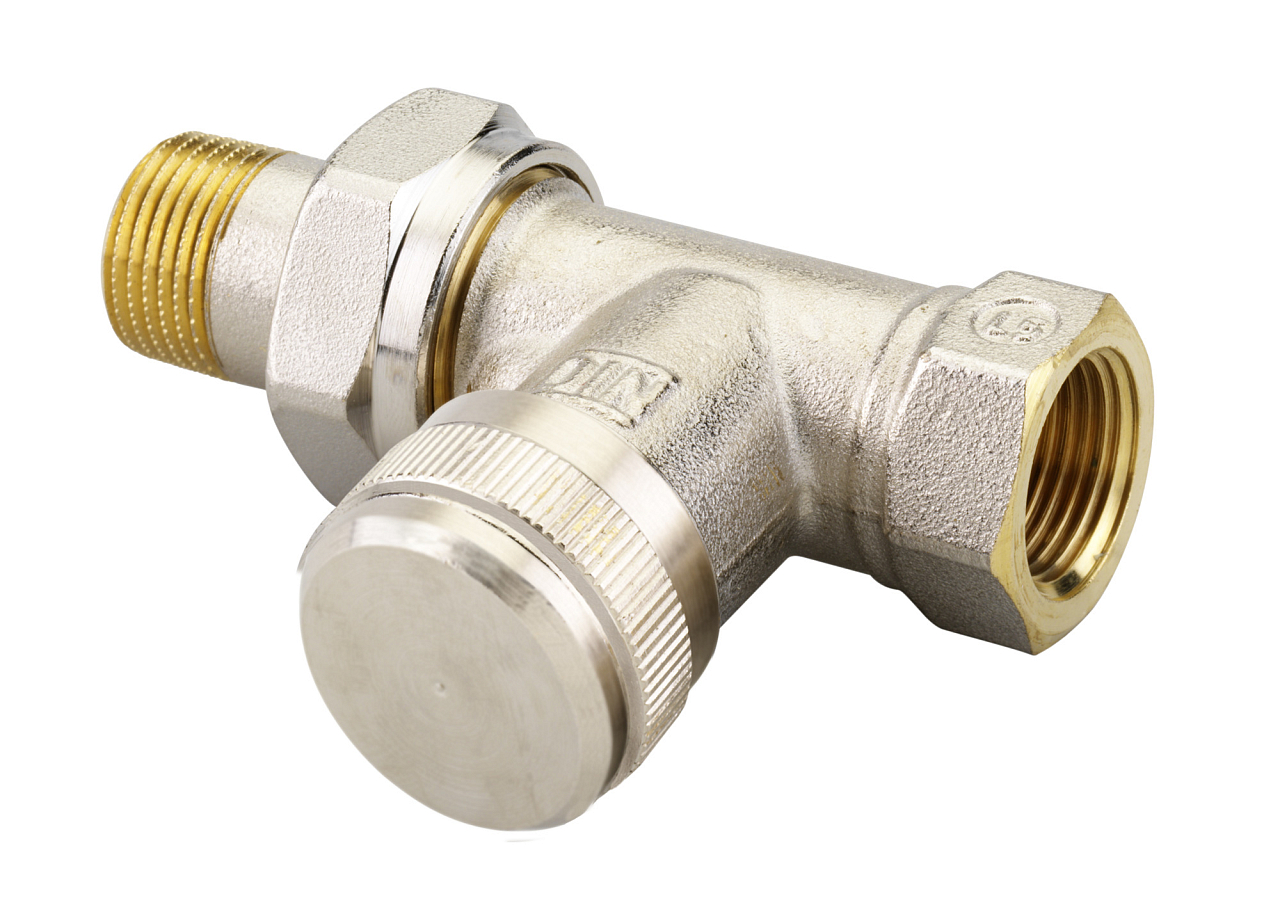

Raccordo per radiatore Danfoss RLV DN 10, diritto, nichelato, con filettatura interna da 3/8", con possibilità di preregolazione della portata, chiusura del circuito e svuotamento del radiatore. Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | RP 3/8" |
| Dimensione del collegamento | DN 10 |
| Tipo di connessione | Filettatura interna |
| Tipo di valvola | Diretto |
| Peso | 0.20 kg |
Danfoss RLV DN 10 diritto è un raccordo di intercettazione nichelato per il montaggio sul ritorno del radiatore negli impianti di riscaldamento bitubo. In un unico corpo in ottone (Ms 58) combina la funzione di chiusura del circuito con la possibilità di preimpostare la portata massima dell’acqua di riscaldamento mediante una chiave a brugola da 6 mm. Il raccordo è impostato di fabbrica in posizione completamente aperta (Kvs = 1,9 m³/h) e le dimensioni sono conformi alla norma DIN 3842-1.
RLV DN 10 è destinato al collegamento di radiatori a pannello, a elementi e convettori con attacco filettato laterale da 3/8" all’impianto di riscaldamento sul lato del ritorno. È adatto per distribuzioni bitubo in edifici residenziali e commerciali. Il raccordo può essere collegato a tubazioni in rame, acciaio, PEX o AluPEX mediante raccordi a pressare Danfoss. Per evitare depositi e corrosione, la composizione dell’acqua di riscaldamento deve essere conforme alla direttiva VDI 2035.
La portata massima attraverso il radiatore può essere limitata ruotando lo stelo con una chiave a brugola da 6 mm: con 1 giro il Kv è circa 0,6 m³/h, con 2 giri circa 1,2 m³/h, completamente aperto Kvs = 1,9 m³/h. In caso di smontaggio o riparazione di un singolo radiatore, il circuito può essere chiuso senza intervenire sul resto dell’impianto. Come accessorio è disponibile un rubinetto di scarico (003L0152) con uscita portagomma da 3/4", il cui braccio può essere ruotato in qualsiasi posizione: ciò consente uno svuotamento del radiatore semplice e pulito.
Il raccordo RLV è destinato al montaggio sull’uscita del radiatore, cioè sul lato del ritorno dell’impianto di riscaldamento. Va montato in modo che il cappuccio della valvola sia rivolto in avanti, lontano dalla parete. Solo in questa posizione sarà poi possibile applicare facilmente il dispositivo di scarico e regolare la portata.
Per prima cosa chiudere lo stelo con una chiave a brugola da 6 mm. Quindi regolare la portata aprendolo gradualmente: il numero di giri determina il valore Kv risultante. Con 1 giro il Kv è circa 0,6 m³/h, con 2 giri circa 1,2 m³/h e completamente aperto Kvs = 1,9 m³/h. Di fabbrica il raccordo è impostato in posizione completamente aperta.
Per il raccordo RLV è disponibile un rubinetto di scarico (cod. art. 003L0152) con uscita portagomma da 3/4". Procedura: chiudere l’ingresso del radiatore (sostituire temporaneamente la testa termostatica con il volantino manuale Danfoss 013G3300), svitare il cappuccio del raccordo, chiudere il raccordo con una chiave da 6 mm, montare il rubinetto di scarico e ruotarne il braccio nella posizione desiderata. Quindi aprire il raccordo e svuotare il radiatore.
Il raccordo RLV può essere collegato a tubazioni in rame, acciaio, PEX o AluPEX mediante raccordi a pressare Danfoss. Sul lato radiatore è presente una filettatura esterna R 3/8", sul lato tubazione una filettatura interna Rp 3/8". Sono disponibili anche varianti angolari RLV: per il ritorno con collegamento incassato a parete è previsto il tipo angolare DN 10 (003L0141).
