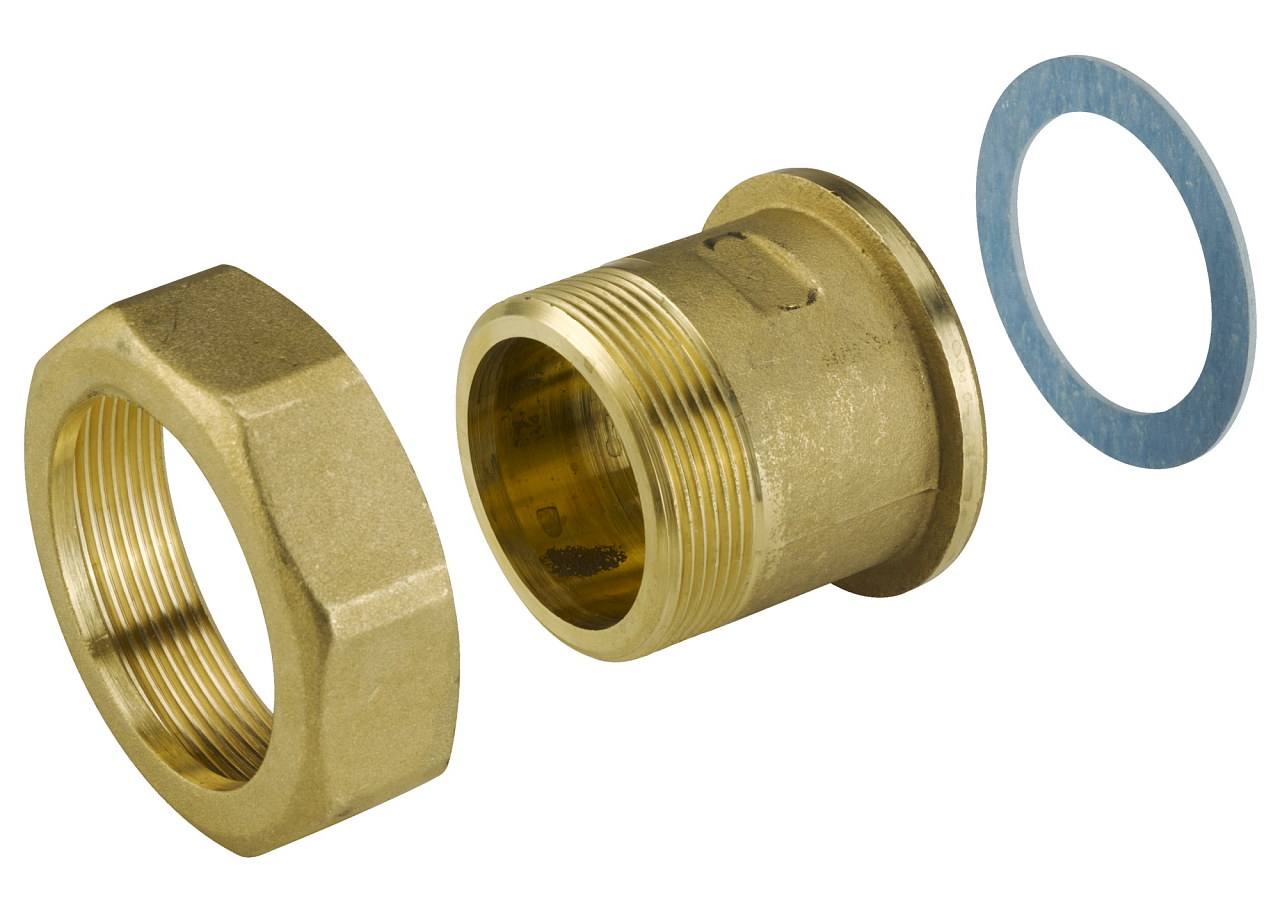

Il raccordo filettato Danfoss (codice d’ordine 003Z0278) è progettato per il collegamento semplice e affidabile delle valvole di bilanciamento e regolazione indipendenti dalla pressione della serie AB-QM nella dimensione DN 50. Maggiori informazioni
Su ordinazione
| Diametro nominale | DN 50 |
| Peso | 0.83 kg |
Il raccordo filettato Danfoss 003Z0278 è un accessorio di collegamento destinato esclusivamente alla valvola di bilanciamento e regolazione indipendente dalla pressione della serie AB-QM nella misura DN 50. Garantisce un collegamento a tenuta e meccanicamente robusto della valvola alla tubazione con filettatura R 2 ed è realizzato in ottone CW617N resistente alla dezincificazione.
Il raccordo viene montato durante l’installazione delle valvole AB-QM DN 50 negli impianti di riscaldamento e raffrescamento, tipicamente su unità fan-coil, batterie di scambio per ventilazione, travi fredde e pannelli radianti con tubazione di dimensione R 2. Per collegare la valvola su entrambi i lati (mandata e ritorno) sono necessari 2 raccordi. La dimensione di collegamento A dell’assieme valvola con raccordo è pari a 244 mm (dopo il serraggio la lunghezza si riduce leggermente per effetto della compressione della guarnizione).
Parametri tecnici:
Il raccordo 003Z0278 è destinato esclusivamente alla versione filettata della valvola AB-QM DN 50 (cod. ord. 003Z0771). La versione flangiata AB-QM DN 50 (cod. ord. 003Z0772) non richiede il raccordo filettato, poiché si collega tramite flangia PN 16. Per le altre dimensioni AB-QM sono disponibili raccordi corrispondenti con filettatura e codice d’ordine differenti.
Per collegare la valvola AB-QM DN 50 alla tubazione sono necessari 2 raccordi: uno sulla mandata e uno sul ritorno. Il prodotto 003Z0278 è confezionato in 1 pezzo, pertanto per il montaggio completo è necessario ordinare 2 confezioni.
Il raccordo è destinato a impianti chiusi di riscaldamento e raffrescamento con acqua o miscela acqua-glicole secondo la norma DIN EN 14868. L’assieme AB-QM DN 50 opera in un intervallo di temperatura da –10 a +120 °C. L’ottone CW617N è resistente alla dezincificazione ed è adatto alle normali condizioni di esercizio dei sistemi HVAC di riscaldamento e raffrescamento.
La lunghezza dell’assieme AB-QM DN 50 con raccordo filettato (dimensione A) è di 244 mm. Durante il serraggio del raccordo si verifica la compressione della guarnizione, quindi la lunghezza reale di installazione sarà leggermente inferiore. Nella pianificazione dello spazio per la valvola nel locale tecnico o nella centrale impiantistica è necessario tenere conto di questo valore.
