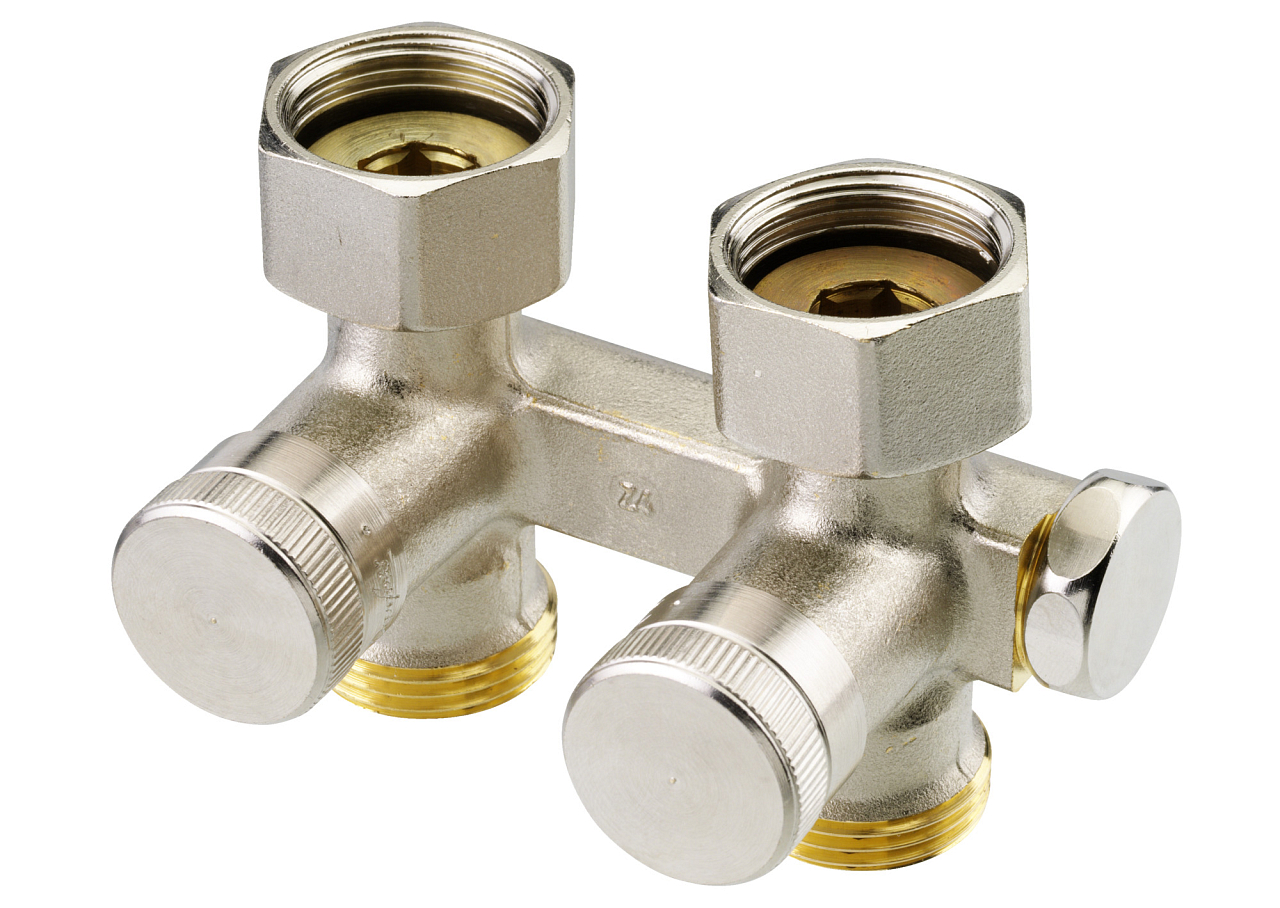

Raccordo doppio per radiatore Danfoss RLV-K DN 20, esecuzione diritta, nichelato opaco, per impianti monotubo e bitubo, G 3/4". Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | G 3/4" |
| Dimensione del collegamento | DN 20 |
| Pressione | 10 bar |
| Tipo di valvola | Diretto |
| Peso | 0.53 kg |
Raccordo doppio per radiatore Danfoss RLV-K DN 20 diritto (003L0281) è un collegamento autosigillante per corpi scaldanti con interasse degli attacchi di 50 mm. Collega il radiatore all’impianto di riscaldamento e allo stesso tempo ne consente l’intercettazione individuale e lo svuotamento senza dover fermare il resto dell’impianto. La versione diritta (passante) è destinata agli impianti con tubazioni provenienti dallo stesso lato del radiatore, con collegamento alla tubazione di sistema G 3/4".
Il raccordo è progettato per radiatori a pannello e a elementi in condomini, case unifamiliari e ambienti commerciali. È adatto sia per nuove installazioni sia per ristrutturazioni e sostituzioni di raccordi più vecchi. Funziona in modo affidabile sia negli impianti di riscaldamento monotubo sia in quelli bitubo. La versione diritta (passante) si sceglie dove mandata e ritorno dell’impianto arrivano dallo stesso lato del corpo scaldante.
Ogni corpo scaldante dotato di raccordo RLV-K può essere intercettato individualmente in qualsiasi momento e, se necessario, anche svuotato, senza influire sugli altri radiatori né fermare l’intero impianto di riscaldamento. Il mandrino di bypass consente il passaggio dal funzionamento bitubo a quello monotubo; nel funzionamento monotubo è poi possibile regolare in continuo la quota di portata attraverso il corpo scaldante nell’intervallo 30–80%. Il raccordo è preimpostato in fabbrica per il funzionamento bitubo. La costruzione autosigillante utilizza la tenuta del cono e del cappuccio di chiusura mediante O-ring in EPDM.
Nella versione diritta entrambi gli attacchi dell’impianto (mandata e ritorno) si trovano sullo stesso lato del radiatore e il fluido passa direttamente attraverso il raccordo. La versione ad angolo (003L0283) ha invece gli attacchi perpendicolari tra loro: è adatta dove le tubazioni arrivano da due lati diversi, tipicamente con combinazione parete e pavimento.
Il raccordo è preimpostato in fabbrica per il funzionamento bitubo: la regolazione di bypass integrata è chiusa. Il passaggio al funzionamento monotubo si effettua aprendo il mandrino di bypass. La quota di portata attraverso il corpo scaldante può quindi essere regolata in continuo nell’intervallo 30–80% ruotando il mandrino del numero di giri corrispondente.
Per prima cosa si svita il coperchio del raccordo e si chiudono sia il lato di ingresso sia quello di uscita. Successivamente si avvita il dispositivo di scarico (accessorio cod. art. 003L0152, non incluso nella fornitura standard) e, ruotando il quadro verso sinistra, il dispositivo si apre. Il portagomma del dispositivo di scarico può essere orientato in tutte le direzioni.
Il raccordo RLV-K è compatibile con tubazioni in rame, acciaio di precisione e plastica (PE, PEX): il collegamento si realizza con bocchettoni a compressione Danfoss. Questa variante (003L0281) ha l’attacco al corpo scaldante G 3/4 (filettatura esterna del radiatore). Per corpi scaldanti con filettatura interna G 1/2 sono disponibili le versioni 003L0280 (diritta) o 003L0282 (ad angolo).
