Danfoss RLV-K DN 20 – raccordo doppio angolare per radiatore (pezzo a H), 3/4″ AG, convertibile da impianto monotubo a bitubo, con intercettazione e scarico, interasse 50 mm. Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | G 3/4" |
| Dimensione del collegamento | DN 20 |
| Tipo di connessione | Filettatura esterna |
| Tipo di valvola | Angolare |
| Peso | 0.47 kg |

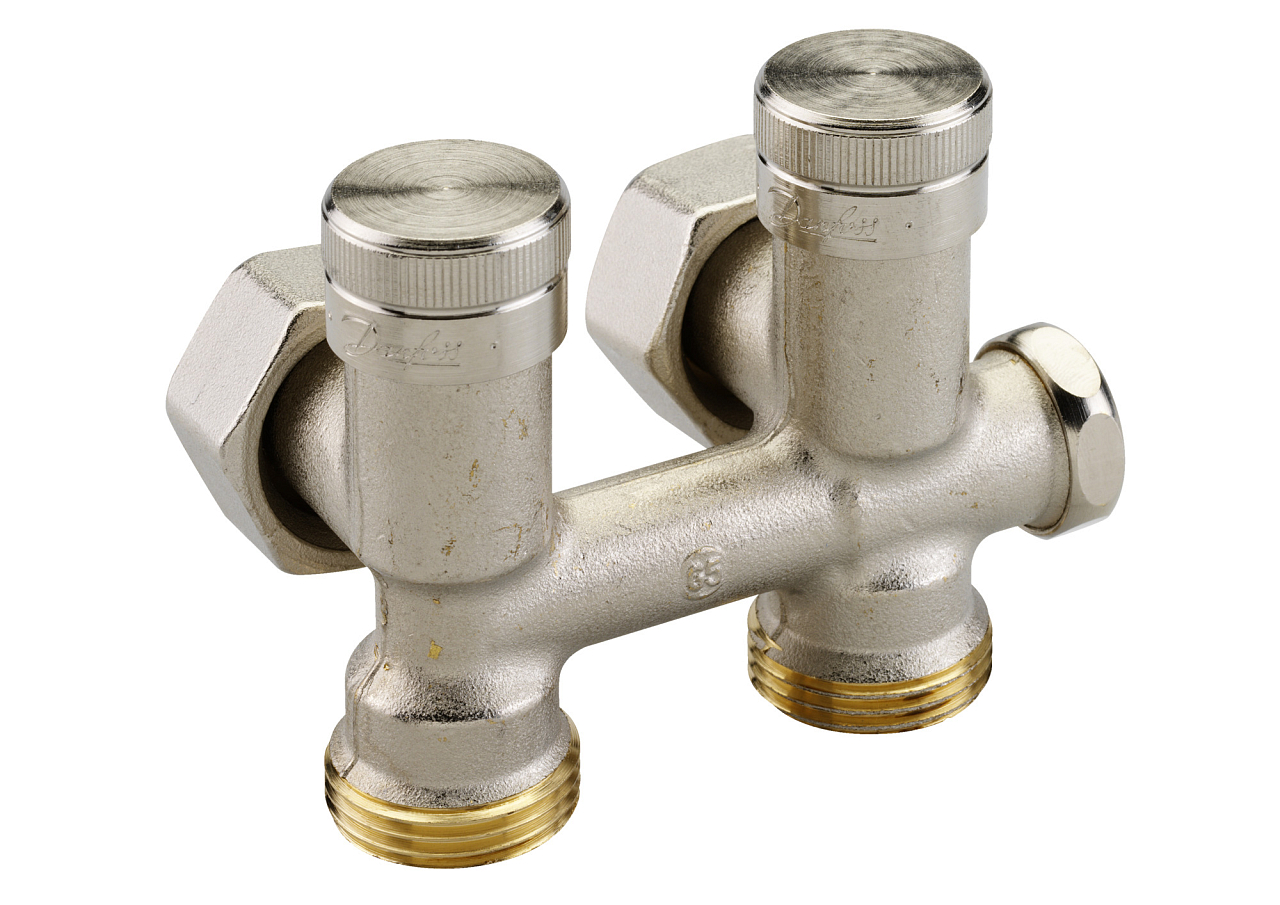

Danfoss RLV-K DN 20 ad angolo (003L0283) è un raccordo doppio per radiatore (pezzo a H) per corpi scaldanti con attacco inferiore e interasse di 50 mm. Consente l’intercettazione e lo svuotamento del radiatore senza influire sul resto dell’impianto ed è commutabile tra funzionamento bitubo e monotubo. L’attacco all’impianto e al radiatore è G 3/4" (filetto esterno), la finitura superficiale è nichelata.
RLV-K DN 20 ad angolo è destinato a corpi scaldanti con attacco inferiore, dove l’interasse tra mandata e ritorno è di 50 mm – tipicamente radiatori a pannello e tubolari in ambienti residenziali, uffici o spazi industriali. La versione ad angolo (pezzo a H) è adatta alle installazioni in cui le tubazioni arrivano lungo la parete o il pavimento. Il raccordo è indicato sia per nuove installazioni sia per ristrutturazioni, quando è necessario poter scollegare e svuotare il radiatore senza intervenire sul resto dell’impianto di riscaldamento.
Il raccordo RLV-K è impostato in fabbrica per il funzionamento bitubo – la regolazione del bypass integrata è chiusa. Il passaggio al funzionamento monotubo si effettua aprendo lo stelo del bypass, mentre la quota di portata attraverso il corpo scaldante può essere regolata in continuo secondo necessità. La funzione integrata di intercettazione e scarico consente di chiudere sia il lato di ingresso sia quello di uscita e quindi di avvitare il dispositivo di scarico (accessorio) – il radiatore può così essere svuotato e smontato senza intervenire sul resto dell’impianto di riscaldamento.
Parametri tecnici:
Il raccordo è impostato in fabbrica per il funzionamento bitubo – lo stelo del bypass è chiuso. Per passare al funzionamento monotubo, aprire lo stelo del bypass; la quota di portata attraverso il corpo scaldante può quindi essere regolata in continuo. Per tornare al funzionamento bitubo è sufficiente serrare nuovamente lo stelo.
Si svita il coperchio del raccordo e si chiudono sia il lato di ingresso sia quello di uscita. Successivamente si avvita il dispositivo di riempimento e scarico (accessorio, cod. art. 003L0152) e lo si apre ruotando il quadro verso sinistra. Il portagomma del dispositivo è orientabile in tutte le direzioni, per cui lo scarico dell’acqua risulta agevole anche in spazi ristretti.
RLV-K è predisposto per il collegamento a tubazioni in rame, acciaio di precisione e plastica (PE, PEX). Il collegamento si esegue mediante raccordi a compressione Danfoss. Entrambi i lati del raccordo – verso l’impianto e verso il corpo scaldante – hanno filetto esterno G 3/4".
Danfoss offre un dispositivo di riempimento e scarico con portagomma (003L0152), un set di raccordi di collegamento per corpi scaldanti con filetto esterno G 3/4" (003L0294) oppure con filetto interno G 1/2" (003L0295) e un rosone doppio in PVC per diametro tubo 12–24 mm (003L0296).
