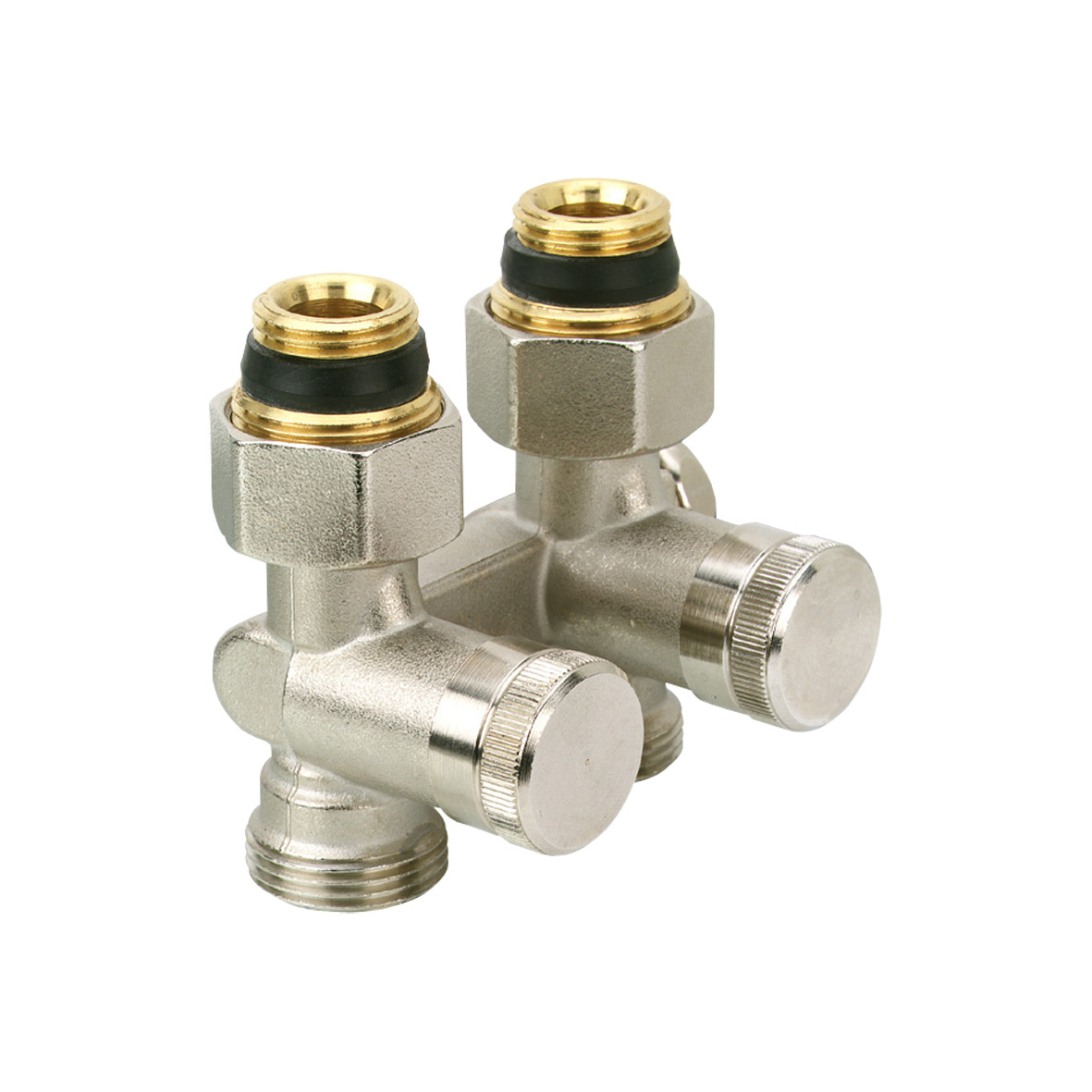

Raccordo doppio per radiatore Danfoss RLV-K DN 15 – esecuzione diritta (pezzo a H) con funzione di scarico per impianti di riscaldamento monotubo e bitubo. Superficie nichelata, attacco G 3/4 (impianto) × R 1/2 (radiatore), Kvs 1,4 m³/h, pressione max. 10 bar. Maggiori informazioni
Su ordinazione
| Dimensione del collegamento al radiatore | R 1/2" |
| Dimensione del collegamento | DN 15 |
| Pressione | 10 bar |
| Tipo di valvola | Diretto |
| Peso | 0.59 kg |
Danfoss RLV-K DN 15 diritto (003L0280) è un raccordo doppio per radiatore, il cosiddetto pezzo a H, progettato per collegare i corpi scaldanti alla distribuzione dell’impianto di riscaldamento in un unico elemento compatto. La valvola di intercettazione integrata e la funzione di scarico consentono di chiudere o svuotare il singolo corpo scaldante senza dover intervenire sul resto dell’impianto. Il raccordo è commutabile: funziona sia in impianti bitubo sia monotubo.
RLV-K DN 15 nella versione diritta si installa dove le tubazioni di mandata e ritorno escono dalla parete o dal pavimento in linea retta (percorso passante senza curva). È adatto sia per ristrutturazioni sia per nuove costruzioni residenziali e commerciali, sia nei vecchi impianti monotubo degli edifici più datati, sia nei moderni impianti bitubo. L’interasse standard dei bocchettoni di collegamento di 50 mm garantisce la compatibilità con la grande maggioranza dei comuni corpi scaldanti.
Il raccordo RLV-K è dotato di intercettazione integrata su entrambi i lati (mandata e ritorno). Se è necessario sostituire o riparare il radiatore, basta chiudere il lato di ingresso e quello di uscita, avvitare il dispositivo di scarico (accessorio, cod. art. 003L0152) e svuotare il corpo scaldante: il resto dell’impianto di riscaldamento rimane in funzione. Il portagomma del dispositivo di scarico è orientabile in tutte le direzioni, per cui il lavoro anche in spazi ristretti risulta agevole.
Il raccordo è impostato di fabbrica per il funzionamento bitubo: la regolazione del bypass integrata è chiusa e l’intera portata attraversa il corpo scaldante (Kv 1,4 m³/h). Per il funzionamento monotubo è sufficiente ruotare lo stelo del bypass: la quota di portata attraverso il radiatore può quindi essere regolata in continuo in un intervallo di circa 20–100%. Il ritorno al funzionamento bitubo si effettua semplicemente serrando lo stelo.
Sì. RLV-K è commutabile: di fabbrica è impostato per il funzionamento bitubo, ma ruotando lo stelo del bypass può essere facilmente commutato al funzionamento monotubo. In modalità monotubo è possibile regolare in continuo la quota di portata attraverso il radiatore, quindi il raccordo può essere utilizzato anche per il bilanciamento progressivo dei vecchi impianti di distribuzione.
Sì. Chiudendo il lato di ingresso e quello di uscita del raccordo e avvitando il dispositivo di scarico (venduto separatamente, cod. art. 003L0152), si svuota solo il corpo scaldante interessato. Il resto dell’impianto rimane in funzione e non è necessario ridurre la pressione nell’intero circuito.
Il lato impianto (mandata e ritorno) si collega con filettatura G 3/4" (filetto maschio). Il lato radiatore è dotato di attacco G 1/2 A (filetto maschio). Per radiatori con attacco G 3/4" sono disponibili kit di adattamento (cod. art. 003L0294 oppure 003L0295).
Il corpo valvola e le altre parti metalliche sono realizzati in ottone Ms 58. La finitura superficiale è nichelata, per garantire resistenza alla corrosione e una pulizia più semplice. Gli O-ring sono in materiale EPDM.
La pressione di esercizio massima è di 10 bar, la pressione di prova è di 16 bar. La temperatura massima dell’acqua di riscaldamento in uscita è di 120 °C. Questi valori coprono i comuni impianti di riscaldamento a bassa e media temperatura.
