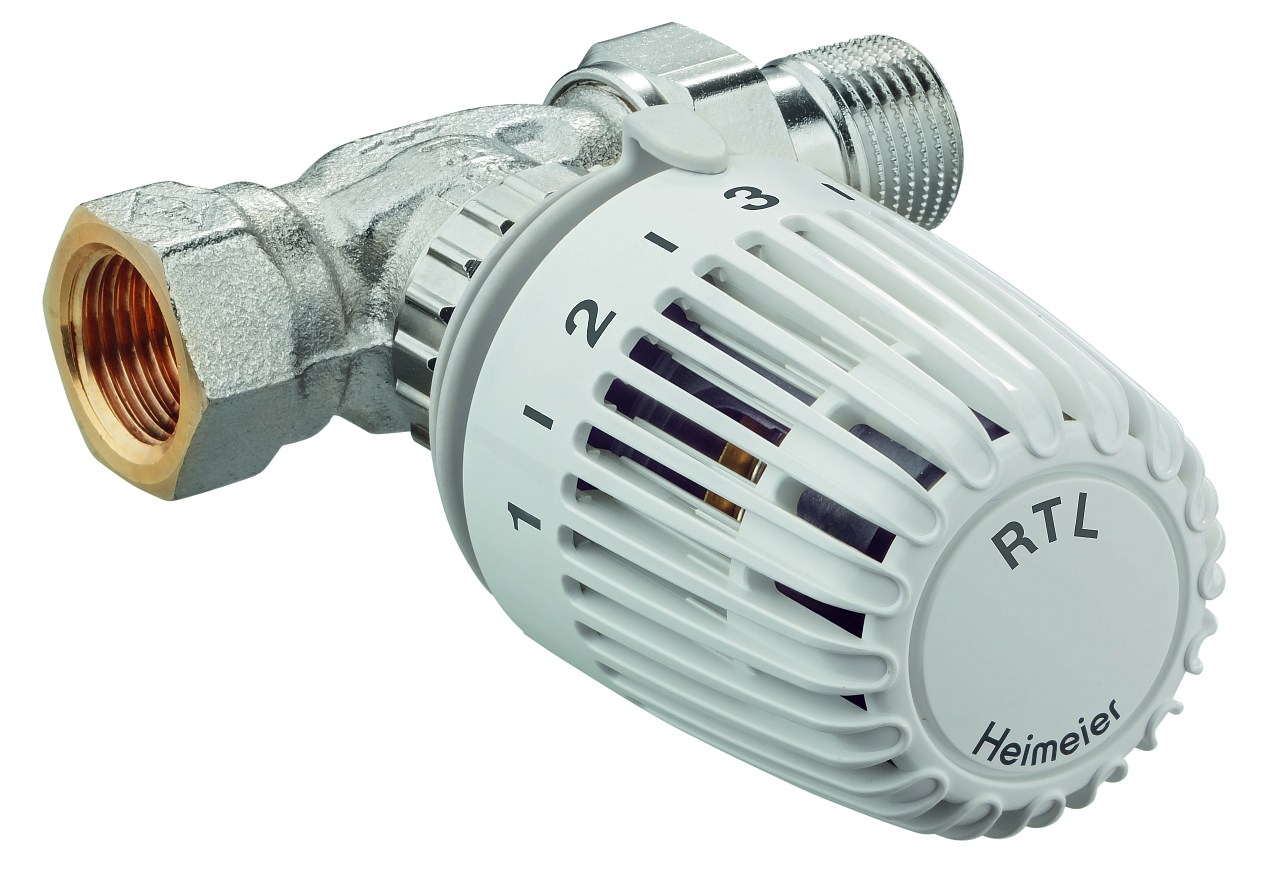

Limitatore di temperatura IMI RTL limita la temperatura dell'acqua di ritorno che proviene dall'elemento terminale di riscaldamento o dalla fine del riscaldamento a pavimento. Quando viene utilizzato per il riscaldamento a pavimento, è destinato a stanze più piccole con una superficie fino a 15 m2. Può essere utilizzato anche per la combinazione di riscaldamento a radiatori e riscaldamento a pavimento.

Non è consigliabile installare il limitatore vicino al collettore del riscaldamento a pavimento, né in qualsiasi altro luogo dove potrebbe essere influenzato da una temperatura eccessiva. In tal caso, rimarrebbe chiuso permanentemente. Il valore impostato sul limitatore non deve quindi essere impostato su un valore inferiore alla temperatura circostante il limitatore.

L'impostazione della temperatura viene effettuata tramite testa termostatica, sulla quale si imposta il valore desiderato ruotandola. La temperatura del mezzo fluente viene quindi trasferita al sensore. Se è troppo alta, il limitatore chiude il flusso e attende che la temperatura diminuisca.

Caratteristiche

• fermi nascosti per bloccare la temperatura impostata
• dimensione di collegamento DN 15 = R 1/2"
• pressione PN 10
• temperatura massima 120 °C
• temperatura massima del sensore durante il funzionamento 60 °C
• flusso 2 m3/h
• esecuzione diretta
• corpo valvola nichelato

Esempio di utilizzo

1. valvola termostatica     2. raccordo Regulux

Costruzione
