Il kit universale di tubazioni impulsive Danfoss AFP consente il collegamento affidabile dei sensori differenziali al sistema di tubazioni. Il kit è progettato come accessorio completo compatibile con i regolatori e le valvole della serie AFP di Danfoss. Maggiori informazioni
Su ordinazione
| Connessione | G 1/4" |
| Peso | 0.57 kg |
Il kit universale di tubazione impulsiva Danfoss AFP (003G1391) è un set completo di accessori per il collegamento idraulico dei sensori di pressione differenziale ai regolatori Danfoss delle serie AFP, AFQ e PCV. Garantisce una trasmissione precisa del segnale di pressione, indispensabile per il corretto funzionamento della regolazione della portata negli impianti di riscaldamento.
Il kit trova impiego ovunque sia necessario collegare in modo affidabile un regolatore di pressione differenziale ai punti di presa sul tubo. Le applicazioni tipiche comprendono impianti di teleriscaldamento, edifici residenziali e amministrativi, nonché strutture industriali. È adatto sia per una nuova installazione del regolatore AFP/AFQ, sia per la sostituzione di un tubo impulsivo danneggiato o usurato su un impianto esistente.
Contenuto e parametri del kit:
Il kit 003G1391 è destinato ai regolatori Danfoss delle serie AFP, AFP-9, AFPA, AFPB, AFQ, AFPQ, AFPQ4, AFQM e PCV — quindi sia ai regolatori di pressione differenziale, sia ai regolatori di portata e pressione, nell’intervallo di diametri nominali DN 15–250.

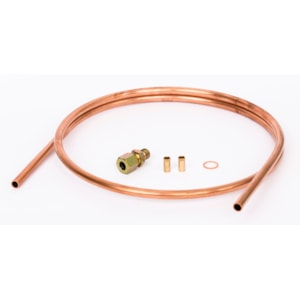

Il kit contiene un tubo in rame Ø10 × 1 × 1500 mm (DIN 1754), un raccordo a compressione per il collegamento della linea impulsiva al punto di presa sulla tubazione (filettatura G 1/4") e due bocchettoni per il collegamento al regolatore. Tutto il necessario per il montaggio è incluso nella confezione — non è necessario acquistare ulteriore materiale di collegamento.
Sì. Danfoss indica come alternative l’acciaio inox Ø10 × 0,8 mm (DIN 17458 o DIN 2391) oppure il tubo in acciaio Ø10 × 1 mm (DIN 2391). Il diametro del tubo deve essere sempre Ø10 mm, affinché i raccordi a compressione garantiscano una tenuta corretta. Se la lunghezza di 1500 mm non è sufficiente, il tubo deve essere sostituito con un materiale tagliato su misura.
Le istruzioni di installazione Danfoss indicano una coppia di serraggio max. di 35 Nm per il raccordo a compressione nel punto di presa sulla tubazione e di 50 Nm per i bocchettoni sul lato del regolatore. La procedura di montaggio precisa è illustrata nelle istruzioni grafiche di installazione allegate (EN), scaricabili dalla pagina del prodotto.
