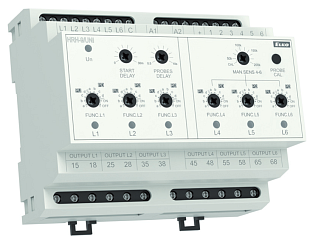

Interruttore di livello con protezione IP40, progettato per monitorare fino a sei livelli in pozzi, cisterne, serbatoi d'acqua e altri. All'interruttore possono essere collegate fino a 6 sonde di livello (e una comune). Ogni sonda è monitorata individualmente e può essere impostata separatamente. Per le sonde L4, L5 e L6 è possibile regolare manualmente la sensibilità. Per tutte le sonde insieme è possibile impostare un ritardo di attivazione nel range di 0,5-10 s.

Per la misurazione del livello sono richieste sonde che non sono incluse nella confezione. Servono per monitorare il livello superiore, il livello inferiore e come sonda comune.

Caratteristiche principali

• Frequenza di misurazione 10 Hz che previene la polarizzazione del liquido e l'aumento dell'ossidazione delle sonde di misurazione.
• Contatto di uscita 9x commutazione 10 A.
• Alimentazione UNI 24...240 V AC/DC (AC 50 - 60 Hz).
• Possibilità di collegamento di 6 sonde (es. SHR-2).

Descrizione della costruzione

1. Morsetti di alimentazione
2. Morsetti per il collegamento delle sonde
3. Indicazione dell'alimentazione
4. Impostazione del ritardo all'accensione
5. Impostazione del ritardo di attivazione del relè
6. Impostazione della funzione della sonda (L1)
7. Indicazione dello stato della sonda (L1)
8. Contatto di uscita della sonda (L1)
9. Morsetti per il collegamento della segnalazione esterna HRH-9/S
10. Regolazione manuale della sensibilità delle sonde L4, L5 e L6
11. Pulsante di calibrazione delle sonde collegate
