Interruttore di livello che controlla l’altezza minima e massima del livello, ad esempio nei veicoli dei vigili del fuoco, e mantiene inoltre il livello in pozzetti o piscine.

Questo interruttore di livello ha 2 funzioni importanti: controlla l’altezza minima e massima del livello, ad es.: nei veicoli dei vigili del fuoco e nei serbatoi... mantiene il livello in pozzetti e piscine.

Caratteristiche principali:

• la selezione della funzione si effettua tramite jumper sulla scheda di base
• il livello è indicato sul pannello dello strumento
• lo strumento controlla 5 livelli mediante sei sonde (una sonda è comune)
• la sonda comune può essere sostituita da un serbatoio metallico (conduttivo)
• chiara indicazione del livello tramite sei LED di segnalazione sul pannello dello strumento
• possibilità di collegare una segnalazione supplementare (ad es. presso il conducente del veicolo dei vigili del fuoco
• sensibilità regolabile in base alla conducibilità del liquido
• ritardo temporale regolabile - eliminazione del movimento del livello, ad es. durante il riempimento del serbatoio

Specifiche tecniche:

• frequenza di misura 10Hz per evitare la polarizzazione del liquido ed eliminare i disturbi di rete
• alimentazione 12..24V DC (per l’uso nei veicoli dei vigili del fuoco) oppure 230V AC galvanicamente isolata per uso generale
• contatto relè 10A per la segnalazione di serbatoio pieno/vuoto oppure per il comando della pompa (in base alla funzione selezionata)
• selezione della funzione RIEMPIMENTO / OFF / SVUOTAMENTO tramite interruttore sul pannello dello strumento
• grado di protezione IP65

Sonde per il relè di livello e cavi consigliati:

• SHR-1-M - sonda di livello con elettrodo in ottone
• SHR-1-N - sonda di livello con elettrodo in acciaio inox
• SHR-2 - sonda di livello con elettrodo in acciaio inox alloggiata in un involucro in PVC
• SHR-3 - sonda di livello conduttiva a pressione
• conduttore D05V-K 0,75/3,2 - conduttore 1x 0,75 mm² con certificazione per acqua potabile
• cavo D03VV-F 3x0,75/3,2 - cavo 3x0,75 mm² con certificazione per acqua potabile

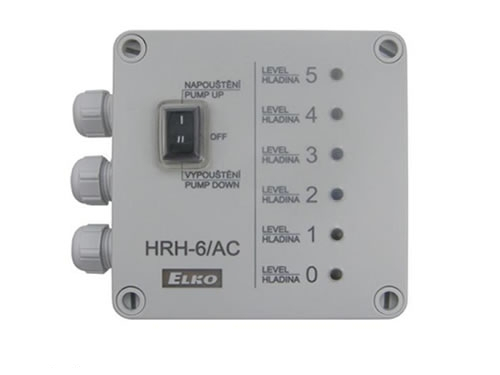

HRH-6 Unità di base - Schema e descrizione degli elementi di comando

1. Selettore di funzione
2. Cavo di collegamento delle sonde
3. Cavo di collegamento della segnalazione supplementare
4. Cavo di alimentazione/contatto relè

• LED6: Indicazione del livello L5
• LED5: Indicazione del livello L4
• LED4: Indicazione del livello L3
• LED3: Indicazione del livello L2
• LED2: Indicazione del livello L1
• LED1: Indicazione della tensione di alimentazione
