Interruttore di livello con protezione IP40, progettato per il monitoraggio di uno o due livelli in pozzi, cisterne, serbatoi d'acqua e altri. È possibile impostare l'interruttore per il monitoraggio di un solo livello o per il controllo di due livelli, uno dei quali serve per l'accensione e l'altro per lo spegnimento.

Per la misurazione del livello sono richieste 2 sonde, che non sono incluse nella confezione. Servono per il monitoraggio del livello superiore, del livello inferiore e come sonda comune.

Caratteristiche principali

• Scelta della funzione di riempimento o svuotamento.
• Frequenza di misurazione di 10 Hz che previene la polarizzazione del liquido e l'aumento dell'ossidazione delle sonde di misurazione.
• Contatto di uscita 1x commutabile 8 A.
• Alimentazione galvanicamente isolata UNI 24...240 V AC/DC (AC 50 - 60 Hz).
• Possibilità di collegamento di 2 sonde (ad es. SHR-2).

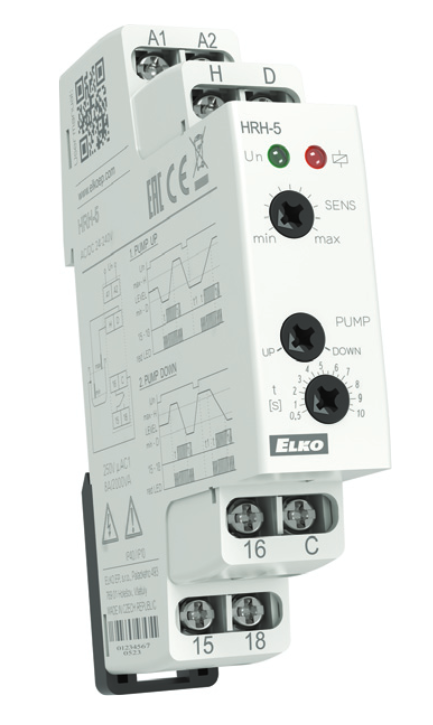

Descrizione della costruzione

1. Morsetti di alimentazione A1 e A2
2. Morsetti per il collegamento delle sonde H e D
3. Indicazione di uscita
4. Impostazione del ritardo di uscita
5. Morsetto per il collegamento della sonda C
6. Indicazione della tensione di alimentazione
7. Impostazione della sensibilità della sonda
8. Scelta della funzione
9. Contatti di uscita 15 e 16 e 18
