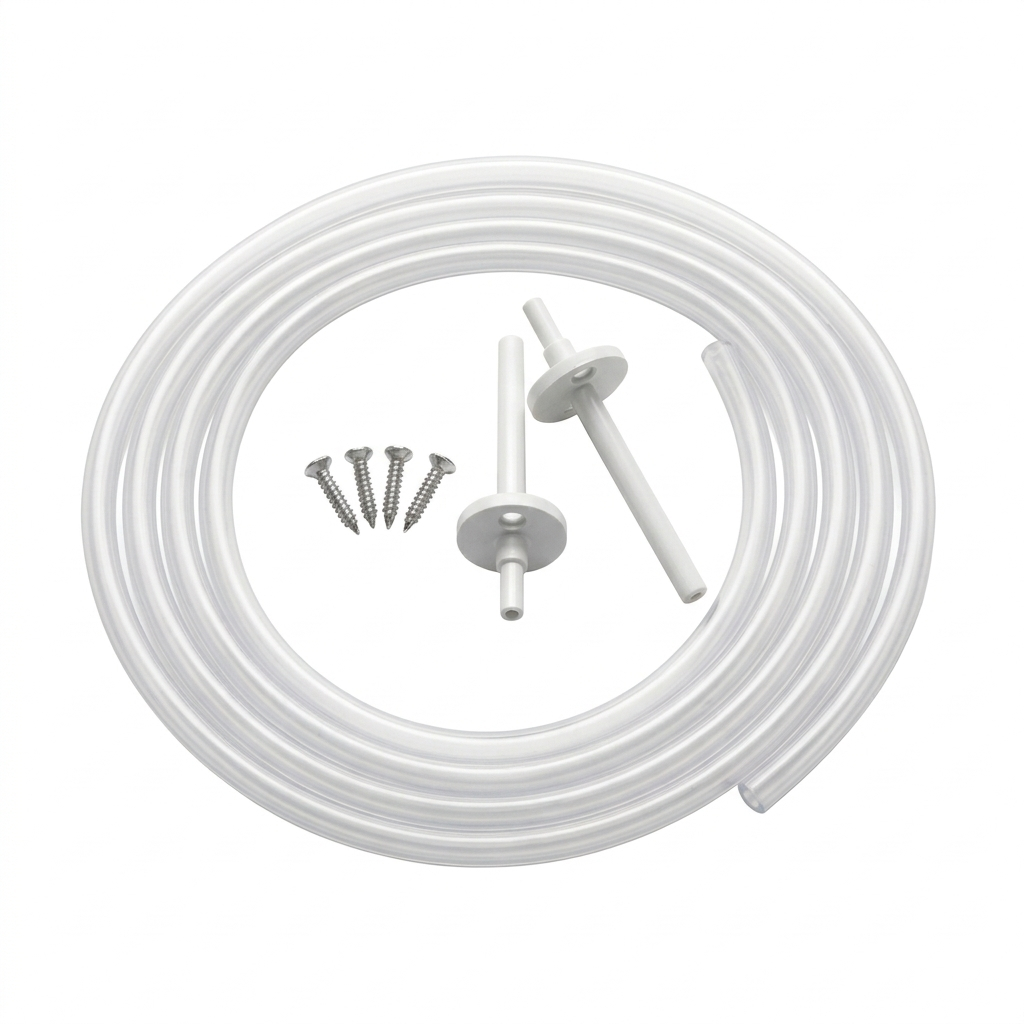

La confezione contiene 4 viti di fissaggio, 2 attacchi plastici per canale e 2 m di tubo morbido in PVC con diametro 4/7 mm. Come accessori opzionali, il produttore offre attacchi metallici per canale MKS40 (lunghezza 40 mm) e MKS100 (lunghezza 100 mm).

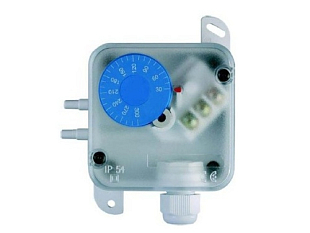

Il pressostato si monta a parete in posizione verticale, in modo che gli attacchi di pressione o il pressacavo siano rivolti verso il basso. Per il fissaggio sono previsti due fori Ø 4 mm nelle staffe di montaggio e le viti incluse nella confezione. Gli attacchi di pressione sono contrassegnati con “+” (pressione più alta) e “–” (pressione più bassa). Il montaggio e il collegamento elettrico devono essere eseguiti esclusivamente da personale autorizzato.

Dopo aver aperto il coperchio, il punto di intervento si imposta ruotando la ghiera di regolazione nell’intervallo 30–300 Pa; il differenziale di commutazione è di 20 Pa. Il cavo viene fatto passare attraverso il pressacavo con scarico della trazione e collegato alla morsettiera a vite secondo lo schema, quindi il coperchio viene richiuso. Prima della messa in servizio è necessario verificare la tenuta dei tubi di pressione e attivare l’alimentazione solo dopo il corretto collegamento.

Il pressostato è dotato di un contatto in scambio con morsetti COM (1), NO (2) e NC (3). Al raggiungimento della pressione differenziale impostata, il contatto 1–3 si apre e il contatto 1–2 si chiude. A seconda del collegamento, il circuito quindi si chiude o si apre al raggiungimento del valore impostato.

Il pressostato è destinato all’aria e ad altri gas non infiammabili e non aggressivi. Non può essere utilizzato con gas infiammabili né aggressivi.
