Stazione di sollevamento compatta pronta per il collegamento per il drenaggio di lavandini, docce e vasche da bagno.

Compatta e sommergibile

Struttura completamente sommergibile per un'installazione facile anche in spazi limitati.

Pronta per il collegamento

Installazione semplice grazie al kit completo pronto per l'uso immediato.

Funzionamento senza odori

Filtro integrato con carbone attivo per una ventilazione senza odori sgradevoli.

Connessione flessibile

Fino a quattro opzioni di connessione per lavandini, docce e vasche (DN 40/50 e DN 32).

Fluido pompato

• Per la raccolta e il trasporto dell'acqua in aree domestiche:
• Acque reflue senza contenuto fecale
• Trasporto delle acque reflue in conformità con 12050
• Il dispositivo di sollevamento delle acque reflue soddisfa i requisiti della norma EN 12050-2.

Costruzione

• Stazione di sollevamento compatta, completamente sommergibile con pompa sommersa, pronta per il collegamento.
• La misurazione del livello avviene tramite un interruttore a galleggiante verticale.
• La ventilazione è integrata nel coperchio ed è dotata di un filtro con carbone attivo.
• Sono disponibili fino a quattro connessioni:
  • 1× ingresso 40 mm (DN 40), senza valvola di ritegno, orientato verso l'alto, chiuso di fabbrica.
  • 2× ingresso 40/50 mm (DN 40/50), con valvola di ritegno, orientato orizzontalmente a sinistra e a destra, aperto di fabbrica.
  • 1× connessione di mandata 32 mm (DN 32), con valvola di ritegno, orientata orizzontalmente a destra, aperta di fabbrica.

Contenuto della fornitura

• 1× guarnizione per tubo HT DN 32 (32 mm)
• 2× fascetta per tubo 32–50 mm
• 2× connessione di ingresso DN 50 (50 mm)
• 2× guarnizione per tubo HT DN 40/50 (40/50 mm)
• 2x valvola di ritegno
• 2× fascetta per tubo 50–70 mm
• 2× fascetta per tubo 32–50 mm
• 2× tappo di tenuta
• 6× O-ring
• Ancoraggio (protezione contro il galleggiamento): 2× staffe di fissaggio con viti e tasselli
• Istruzioni per il montaggio e l'uso

Dati operativi

• Campo di applicazione consentito - temperatura del fluido T: 3 °C
• Temperatura massima del fluido, a breve termine fino a 5 min. T: 75 °C
• Temperatura ambiente T: 3 °C
• Pressione operativa massima PN: 1 bar
• Volume di commutazione massimo V: 1 l

Dati del motore

• Connessione di rete: 1~230 V, 50 Hz
• Tolleranza di tensione: ±10 %
• Potenza nominale del motore P2: 0,15 kW
• Velocità nominale n: 2800 1/min
• Corrente nominale IN: 1,2 A
• Classe di isolamento: F
• Classe di protezione del motore: IP68
• Frequenza massima di commutazione t: 20 1/h

Materiali

• Materiale del serbatoio: ABS

Dimensioni per l'installazione

• Connessione del tubo sul lato di aspirazione: DN 40 (40 mm)
• Connessione del tubo sul lato di mandata: DN 32 (32 mm)

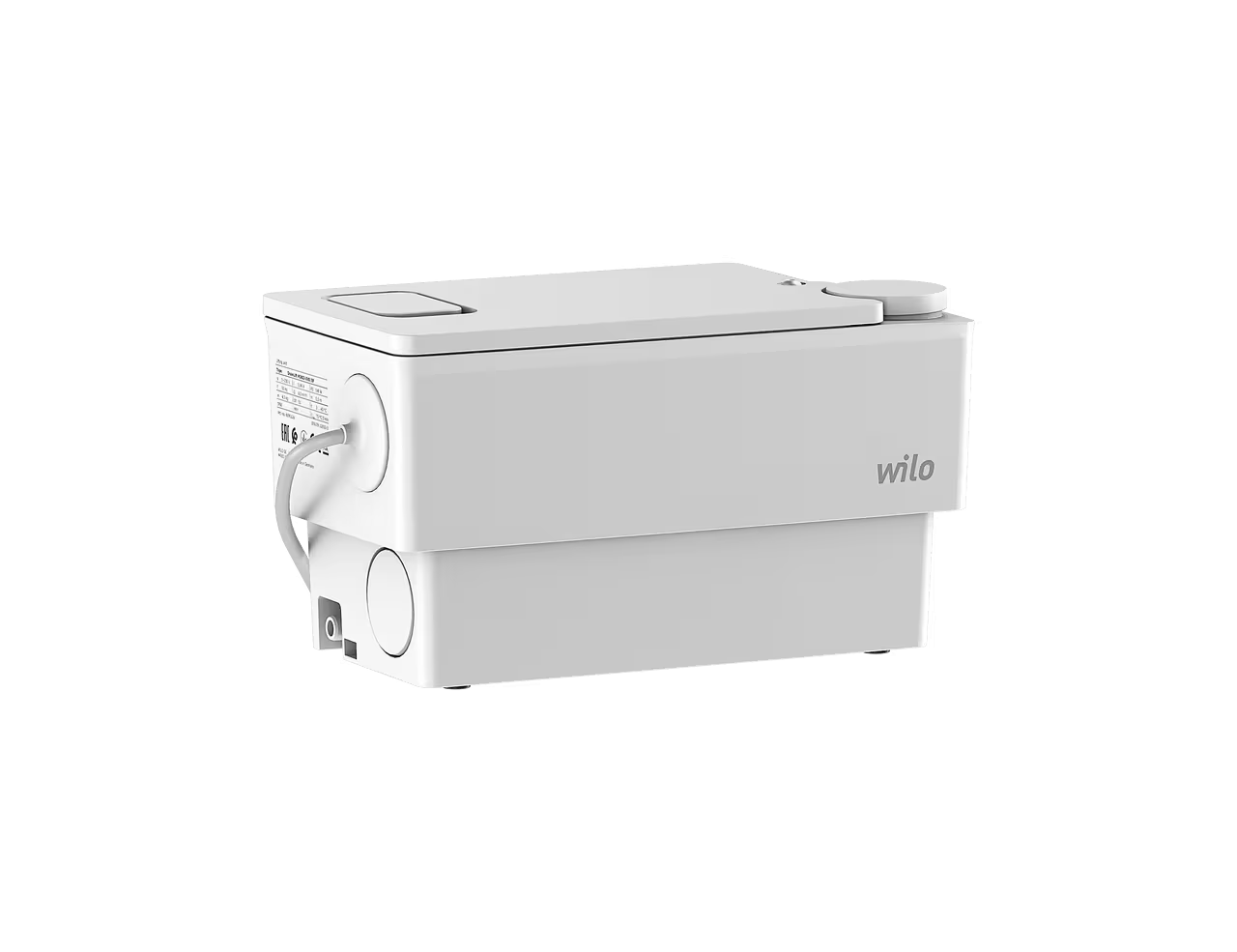

Wilo DrainLift MINI3-XXS-EF è la soluzione ideale per un drenaggio affidabile e igienico delle acque reflue senza contenuto fecale da lavandini, docce e vasche in abitazioni dove non è possibile il drenaggio per gravità.
