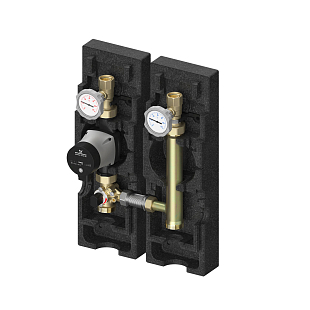

Gruppo pompa Meibes MeiFlow M MC DN 32+ con miscelatore a tre vie e pompa Grundfos MAGNA3 32-100 per circuiti di riscaldamento miscelati. Kvs del gruppo 9,8 m³/h, max. 110 °C, PN 10. Maggiori informazioni
Su ordinazione
| Alimentazione | 230 VCA |
| Diametro nominale | DN 32 |
| Dimensione del collegamento | 1 1/4" |
| Portata | 9,8 m3/h |
| Pressione operativa massima | 10 bar |
| Peso | 13.14 kg |
Gruppo pompa Meibes MeiFlow M MC DN 32+ (M66834.75) è un’unità premontata per circuito di riscaldamento miscelato, equipaggiata con circolatore Grundfos MAGNA3 32-100. Include una valvola miscelatrice a tre vie a T con bypass regolabile in continuo, due valvole a sfera di intercettazione con termometri integrati, una valvola di ritegno e isolamento termico removibile. Serve per collegare un circuito miscelato a un collettore di distribuzione senza dover assemblare il gruppo a partire da singoli componenti.
Il gruppo è destinato a centrali termiche e locali tecnici in cui il calore viene distribuito tramite un collettore a più circuiti con temperature differenti. Tipicamente si tratta di impianti di riscaldamento a pavimento, circuiti per radiatori con regolazione climatica oppure circuiti di trattamento aria in edifici residenziali, amministrativi e industriali.
La versione DN 32+ offre, rispetto al normale DN 32, una maggiore portata del gruppo (Kvs 9,8 m³/h) ed è adatta per circuiti con portate più elevate. Può essere utilizzata in impianti di riscaldamento e in circuiti riempiti con miscela di glicole; non è destinata ad applicazioni di raffrescamento.
Il cuore del gruppo è una valvola miscelatrice a tre vie a T con bypass regolabile in continuo, che consente di adattare il rapporto di miscelazione al circuito specifico. Il Kvs della valvola miscelatrice è 12 m³/h.
La valvola miscelatrice è predisposta per il montaggio di un servomotore, per cui il circuito può essere collegato a una regolazione climatica o a zone. Il servomotore non è incluso nella fornitura e va ordinato separatamente in base all’alimentazione richiesta e al tipo di controllo.
Circolatore monofase a rotore bagnato con motore sincrono a quattro poli a magneti permanenti e convertitore di frequenza integrato. Nella morsettiera è presente un’unità di controllo con display TFT e sensore integrato di pressione differenziale e temperatura.
La pompa può funzionare in modalità a pressione costante o proporzionale, temperatura costante, curva costante, portata costante e differenza di temperatura. La funzione AutoAdapt imposta autonomamente il punto di lavoro in base alla risposta idraulica del sistema, mentre FlowAdapt limita la portata al valore selezionato. Per il controllo da sistema superiore è disponibile un ingresso 0–10 V / 4–20 mA e schede di comunicazione opzionali (ModBus, ProfiBus, Ethernet).
Parametri del gruppo MeiFlow M MC DN 32+:
No. Il gruppo è dotato di una valvola miscelatrice predisposta per il comando tramite servomotore, ma l’attuatore va ordinato separatamente. Per la serie MeiFlow M DN 25–32+ sono previsti servomotori 230 V / 6 Nm (M66341), 24 V / 6 Nm (M66341.3), 24 V con segnale di comando 0–10 V e coppia di 10 Nm (M66341.7) e un servomotore con regolazione della temperatura integrata e sonda Pt1000 (M66341.37).
Tramite l’uscita inferiore da 1 ½" con filetto maschio e tenuta piana. Il gruppo è progettato per collettori con interasse da 200 a 250 mm. In caso di montaggio su collettore grande MeiFlow L MF, è necessario utilizzare il raccordo di adattamento M66305.50, che viene poi coperto dal guscio isolante del gruppo.
Per la maggiore portata. Il gruppo DN 32+ ha un Kvs di 9,8 m³/h contro 6,1 m³/h del DN 32 e un Kvs della valvola miscelatrice di 12 m³/h contro 7,4 m³/h. Le dimensioni di collegamento e le dimensioni esterne del ramo restano uguali. La differenza riguarda anche la valvola di ritegno: nella versione DN 32+ non può essere esclusa, mentre nelle versioni DN 25 e DN 32 sì.
Sì. MAGNA3 accetta un segnale di comando 0–10 V oppure 4–20 mA. Per l’integrazione in un sistema di supervisione edificio è possibile aggiungere una scheda di comunicazione (ModBus, ProfiBus, Ethernet e altre), da ordinare separatamente.
Questa variante non include il tronchetto distanziatore per contatore di calore. Nella serie MeiFlow M, la versione con tronchetto per contatore di calore o filtro è contrassegnata dal suffisso Z (MC-Z). La pompa MAGNA3 stessa offre la funzione di contatore di energia termica, ma per utilizzarla è necessario integrare il sistema con un sensore esterno.
