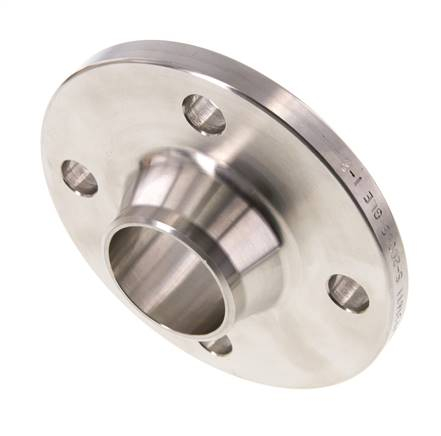

Flangia a collo DIN 2633 PN 16 DN 50

Flangia a collo DIN 2633 PN 16 DN 50
  • 2 varianti

Flangia a collo DIN 2633 PN 16 DN 50

BOLA SYSTEMS
  • Codice prodotto: K22.001614
  • Codice produttore: K22.001614
  • Garanzia: 2 years

Flangia a collo EN 1092-1, PN 16, DN 50. Maggiori informazioni

  • Disponibilità

    Su ordinazione

  • Out of stock
Prezzo senza IVA € 10,14
Prezzo IVA inclusa 22 % € 12,37

Varianti del prodotto

− +

Trustpilot

Parametri e cataloghi

Dimensione del collegamento DN 50
Materiale Acciaio
Pressione 16 bar
Peso 2.50 kg

Flangia a collo norma EN 1092-1 per pressione nel tubo PN 16 e dimensioni di collegamento DN 50.

Dimensione D d1 d2 d3 d4 b k h1 h2 s r f
DN 15 80 21,3 11 30 40 12 55 30 6 2 4 2
DN 20 90 26,9 11 38 50 14 65 32 6 2,3 4 2
DN 25 100 33,7 11 42 60 14 75 35 6 2,6 4 2
DN 32 120 42,4 14 55 70 14 90 35 6 2,6 6 2
DN 40 130 48,3 14 62 80 14 100 38 7 2,6 6 3
DN 50 140 60,3 14 74 90 14 110 38 8 2,9 6 3
DN 65 160 76,1 14 88 110 14 130 38 9 2,9 6 3
DN 80 190 88,9 18 102 128 16 150 42 10 3,2 8 3
DN 100 210 114,3 18 130 148 16 170 45 10 3,6 8 3
DN 125 240 139,7 18 155 178 18 200 48 10 4 8 3
DN 150 265 168,3 18 184 202 18 225 48 12 4,5 10 3
DN 200 320 219,1 18 236 258 20 280 55 15 6,3 10 3
