Parametri e cataloghi

Cartuccia filtrante	50 µm
Diametro nominale	DN 40
Dimensione del collegamento	R 1 1/2"
Mezzo	Acqua potabile
Pressione	16 bar
Temperatura massima dell'acqua	40 °C
Tipo di connessione	Filettatura esterna
Peso	4.00 kg

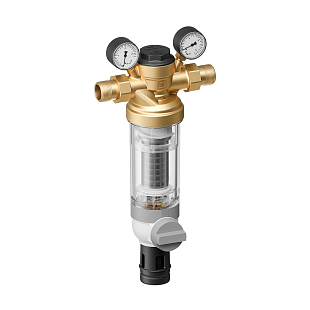

Il filtro dissabbiatore Honeywell F76S-LF DN40 (F76S-11/2LFAC) è un filtro per acqua potabile senza piombo con controlavaggio, con attacco DN40 (1 1/2") e cartuccia filtrante da 50 µm. Trattiene le impurità meccaniche (ruggine, sabbia, frammenti) provenienti dalla tubazione dell’acqua e protegge così l’impianto e i dispositivi a valle da eventuali danni.

Dove utilizzare il prodotto

Il filtro si installa su una tubazione orizzontale di distribuzione dell’acqua potabile, tipicamente il più vicino possibile a valle del contatore dell’acqua, come raccomandato dalla norma EN 806-2. È adatto sia per abitazioni sia per edifici commerciali, dove è necessario proteggere le valvole, le pompe o gli apparecchi a valle dalle impurità meccaniche presenti nell’acqua di alimentazione. La versione senza piombo soddisfa i requisiti per i materiali a contatto con l’acqua potabile.

Filtro dissabbiatore Honeywell F76S-LF DN40 installato sulla tubazione

Controlavaggio del filtro Honeywell F76S-LF senza smontaggio

Pulizia tramite controlavaggio senza smontaggio

Aprendo la valvola a sfera di scarico, la cartuccia filtrante viene lavata dalla pressione dell’acqua dall’interno verso l’esterno, senza dover smontare il filtro. L’ugello rotante al centro della cartuccia garantisce una pulizia rapida ed efficace della rete filtrante con una ridotta quantità d’acqua, mentre l’acqua filtrata continua a fluire verso le utenze anche durante il lavaggio. La tazza trasparente consente il controllo visivo del grado di sporcamento della rete.

Parametri tecnici (DN40 / R 1 1/2"):

Diametro nominale: DN 40
Filettature di collegamento: R 1 1/2" (esterna) / G 2" (interna)
Cartuccia filtrante: 50 µm, rete fine in acciaio inox
Fluido: acqua potabile
Pressione di esercizio: 1,5–16 bar
Temperatura di esercizio del fluido: max. 40 °C
Valore Kvs: 19 m³/h
Portata con Δp 0,5 bar: 13,5 m³/h

Peso: 4,0 kg
Dimensioni (L × I × H × h × D): 246 × 150 × 520 × 417 × 120 mm
Materiale del corpo e dei raccordi: ottone senza piombo
Materiale della tazza: plastica trasparente resistente meccanicamente
Guarnizioni: EPDM
Tecnologia Double Spin: non disponibile per DN40
Montaggio: solo su tubazione orizzontale, tazza rivolta verso il basso

Domande frequenti

Come si installa il filtro?

Il filtro va montato esclusivamente su una tubazione orizzontale, con la tazza rivolta verso il basso; in caso contrario, la sua efficacia non è garantita. Si consiglia di installare valvole di intercettazione a monte e a valle del filtro per facilitare la manutenzione e la sostituzione della cartuccia filtrante.

Come si pulisce il filtro e con quale frequenza?

La pulizia avviene aprendo la valvola a sfera di scarico, che avvia il controlavaggio della rete filtrante; al termine, il filtro torna automaticamente in posizione di esercizio. L’anello memoria sul filtro segnala quando è opportuno eseguire il lavaggio. Il filtro può inoltre essere equipaggiato con un’unità di controlavaggio automatico.

Qual è la temperatura e la pressione massima di esercizio?

Questa versione con tazza trasparente è adatta per fluidi fino a 40 °C e per una pressione di esercizio fino a 16 bar. Per temperature del fluido più elevate (fino a 70 °C) e pressioni maggiori (fino a 25 bar) è disponibile una variante con tazza in ottone senza piombo.

È possibile sostituire la cartuccia o la tazza del filtro?

Sì, sia la cartuccia filtrante sia la tazza sono sostituibili. Per smontare la tazza si utilizza la chiave doppia ZR10K-11/2, acquistabile separatamente come accessorio del filtro.
