Parametri e cataloghi

Cartuccia filtrante	100 µm
Diametro nominale	DN 25
Dimensione del collegamento	R 1"
Mezzo	Acqua potabile
Pressione	16 bar
Temperatura massima dell'acqua	30 °C
Tipo di connessione	Filettatura esterna
Peso	2.30 kg

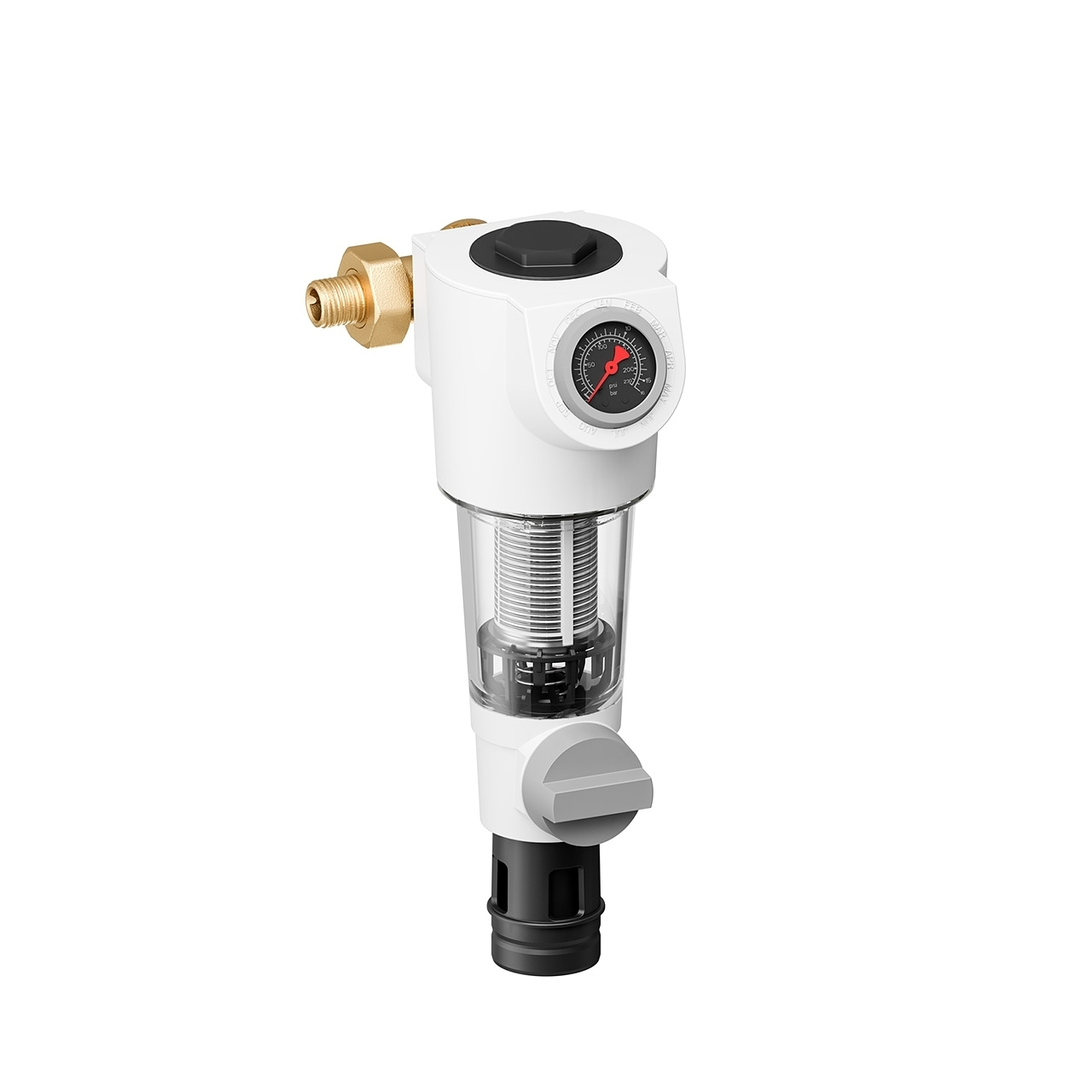

Il filtro dissabbiatore Honeywell F74CS-LF DN25 (F74CS-1LFAA) è un filtro senza piombo con controlavaggio per impianti di distribuzione di acqua potabile. Trattiene le impurità meccaniche, come particelle di ruggine, fibre di canapa o sabbia, proteggendo così valvole e apparecchi dal danneggiamento e dalla corrosione.

Dove utilizzare il prodotto

Il filtro si installa sulla rete di distribuzione dell’acqua potabile, idealmente il più vicino possibile a valle del contatore dell’acqua, nei punti in cui è già installata una valvola riduttrice di pressione oppure dove non è necessaria. Può essere montato su tubazioni orizzontali e verticali, ma la coppa deve essere sempre orientata verso il basso. Grazie alla sua costruzione, fornisce acqua filtrata in modo continuo anche durante il controlavaggio, risultando quindi adatto anche dove non è possibile interrompere il funzionamento.

Filtro dissabbiatore Honeywell F74CS-LF DN25 su tubazione di acqua potabile

Principio del controlavaggio del filtro Honeywell F74CS-LF

Come funziona il controlavaggio

L’elemento filtrante è dotato di una rete principale (inferiore) e di una rete ausiliaria (superiore). Durante la normale filtrazione, l’acqua attraversa solo la rete principale dall’esterno verso l’interno. Aprendo la valvola a sfera di scarico, l’elemento viene spinto verso il basso dalla pressione dell’acqua e l’acqua scorre in direzione opposta: attraverso un ugello rotante, l’intera superficie della rete principale viene lavata dall’interno verso l’esterno. Dopo la chiusura della valvola, il filtro ritorna automaticamente in posizione di esercizio. L’anello memoria sul coperchio segnala quando è necessario effettuare il successivo controlavaggio manuale.

Parametri tecnici:

Diametro nominale: DN 25
Filettatura di collegamento: R 1" (esterna, attacco girevole)
Elemento filtrante: 100 µm
Valore kvs: 9,0 m³/h
Pressione di esercizio: 1,5–16 bar
- fino a 12 bar consigliato per il funzionamento a lungo termine per garantire la precisione del manometro
Temperatura di esercizio del fluido: 5–30 °C (secondo EN 1567)
Peso: 2,3 kg

Materiale della coppa: materiale sintetico trasparente meccanicamente resistente
Materiale della rete: acciaio inox
Certificazioni: DVGW, materiali conformi ad ACS e KTW, TÜV LGA (bassa rumorosità, gruppo 1)

Domande frequenti

Come si installa correttamente il filtro?

Il filtro può essere montato su tubazioni orizzontali e verticali, ma la coppa deve essere sempre orientata verso il basso. Si consiglia di installare valvole di intercettazione a monte e a valle del filtro e di lasciare a valle del filtro un tratto rettilineo di tubazione di lunghezza pari ad almeno cinque volte il suo diametro nominale.

Come si esegue la manutenzione del filtro e come faccio a capire quando è necessario il controlavaggio?

Il controlavaggio manuale si esegue aprendo la valvola a sfera di scarico. L’anello memoria sul coperchio segnala quando è necessario il successivo controlavaggio. Se necessario, l’elemento filtrante può essere sostituito facilmente.

È possibile installare successivamente un controlavaggio automatico sul filtro?

Sì, sul filtro è possibile installare successivamente l’unità di controlavaggio automatico Honeywell RR74S-A, che avvia il controlavaggio a intervalli impostati.

Quali certificazioni per acqua potabile possiede il filtro?

Il filtro è certificato DVGW e tutti i materiali utilizzati soddisfano i requisiti ACS e KTW. Il contenuto di piombo in tutti i componenti è inferiore allo 0,1%.
