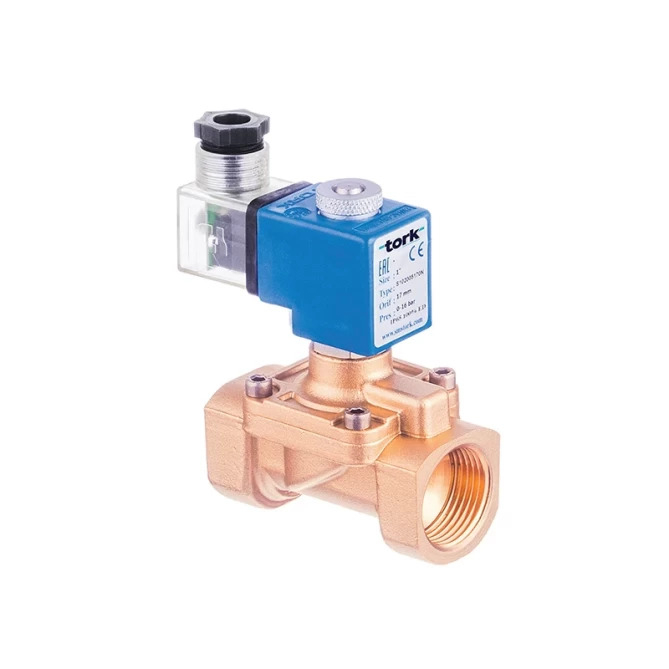

L'elettrovalvola Tork T-ZR102 G3/8" è una valvola in ottone normalmente chiusa per acqua, aria e gas neutri. Comando servoassistito, ΔP da 0 bar, tenuta EPDM fino a +130 °C. Fornita senza bobina. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Peso | 0.00 kg |
Tork T-ZR102 G3/8" è un'elettrovalvola a 2 vie normalmente chiusa con corpo in ottone e principio di funzionamento servoassistito (a comando pilota). La valvola è destinata a liquidi e fluidi gassosi – acqua, aria e gas neutri. Viene fornita senza bobina, il che consente di scegliere la tensione di alimentazione in base alla specifica installazione. La tenuta in EPDM garantisce il funzionamento nell'intervallo di temperatura da –30 °C a +130 °C.
La valvola T-ZR102 G3/8" trova impiego ovunque sia necessario controllare elettricamente il flusso di liquido o gas in tubazioni di piccolo diametro. Le applicazioni tipiche includono distribuzioni idriche industriali, sistemi di raffreddamento industriale, condotte per impianti di ventilazione e compiti generali di automazione nel settore meccanico. Il principio servoassistito consente il funzionamento già a partire da pressione differenziale nulla, per cui la valvola funziona in modo affidabile anche in impianti a bassa pressione o con pressione equilibrata su entrambi i lati. La tenuta in EPDM amplia l'utilizzabilità a fluidi leggermente aggressivi nei confronti dell'NBR, come acqua calda o vapore acqueo fino a 130 °C.
Il corpo valvola è realizzato in ottone; le parti mobili interne, le sedi, il tubo del nucleo e le molle sono in acciaio inox. L'anello di schermatura è in rame (EN 12735-1). La tenuta in EPDM copre l'intervallo di temperatura da –30 °C a +130 °C. Il passaggio con orifizio da 12,5 mm garantisce un coefficiente di portata Kv di 48 l/min. La valvola è dotata di connettore tripolare DIN 43650 (ISO 4400 / EN 175301-803 Form A) per il collegamento della bobina. Il grado di protezione IP65 secondo ISO 60529 è standard; su richiesta è disponibile la versione IP68. Su richiesta è possibile fornire un trattamento superficiale CR-Ni o un rivestimento PTFE, oppure una bobina ATEX (per bobine della serie C40).
Parametri tecnici:
Per le valvole della serie S1000 nelle dimensioni da G1/4" a G1" si utilizzano bobine della serie C40. Le bobine sono disponibili per alimentazione AC 12 V, 24 V, 48 V, 110 V, 230 V (15 VA o 24 VA) e DC 12 V, 24 V, 48 V, 110 V (18 W). Al momento dell'ordine della bobina, specificare sempre la tensione di alimentazione richiesta. Su richiesta è disponibile anche una bobina con indicazione LED o in versione ATEX (Ex).
La valvola T-ZR102 utilizza un principio servoassistito (servo assist): l'elettromagnete aiuta direttamente ad aprire la sede principale anche in assenza di differenza di pressione tra ingresso e uscita. Una classica valvola a comando pilota necessita di una pressione differenziale minima per aprirsi (tipicamente 0,5 bar), mentre la valvola servoassistita S1000 funziona in modo affidabile anche con ΔP = 0 – ad esempio in un sistema aperto, nel pompaggio verso un serbatoio più alto o in impianti con pressione equilibrata.
La tenuta in NBR è adatta per acqua e aria nell'intervallo da –20 °C a +80 °C ed è la scelta standard per la maggior parte delle applicazioni. L'EPDM estende l'intervallo di temperatura a –30 °C fino a +130 °C, consentendo così alla valvola di gestire anche acqua calda e vapore a bassa pressione. L'EPDM è inoltre più resistente al degrado da ozono e ad alcune sostanze chimiche industriali. Se l'applicazione lavora con fluidi oltre 80 °C o in un ambiente più aggressivo, la scelta dell'EPDM è corretta. Per fluidi contenenti oli o idrocarburi è invece più adatto il Viton.
Sì, il produttore raccomanda l'installazione di un filtro a monte della valvola. Le valvole a comando pilota e servoassistite hanno nel corpo un piccolo foro pilota che può essere ostruito da impurità meccaniche presenti nel fluido. L'installazione di un filtro a rete (finezza consigliata 100–200 µm) protegge la valvola dall'usura prematura e garantisce un'apertura e una chiusura affidabili per tutta la durata utile.
La valvola può essere montata in qualsiasi posizione della tubazione (orizzontale, verticale, inclinata) senza influire sul suo funzionamento. L'unico requisito riguarda la bobina: deve essere orientata verticalmente (asse della bobina verticale), affinché la gravità non agisca in modo non uniforme sul nucleo dell'elettromagnete. Rispettando questo requisito, la posizione di montaggio non influisce sul funzionamento della valvola.
