Elettrovalvola Tork T-SK603.10 1/2" 10 mm 24 VDC NC PTFE (SS1050.03.100T.24VDC)

  • 4 variante

Elettrovalvola Tork T-SK603.10 1/2" 10 mm 24 VDC NC PTFE (SS1050.03.100T.24VDC)

TORK
  • Codice prodotto: SS1050.03.100T.24VDC
  • Codice produttore: SS1050.03.100T.24VDC
  • Garanzia: 2 anni

Elettrovalvola a solenoide in acciaio inox Tork T-SK603.10 G1/2" con tenuta in PTFE per fluidi aggressivi, acidi e sostanze chimiche. Ad azione diretta, normalmente chiusa, funzionamento da 0 bar. Alimentazione 24 V DC, grado di protezione IP65. Maggiori informazioni

  • Disponibilità

    Su ordinazione

  • Out of stock
Prezzo di listino € 125,15
Prezzo senza IVA € 93,35
Prezzo IVA inclusa 22 % € 113,89

Varianti del prodotto

− +

Parametri e cataloghi

Peso 0.00 kg

Tork T-SK603.10 è un'elettrovalvola a 2 vie ad azione diretta in acciaio inox (AISI 316) con tenuta in PTFE, progettata per la regolazione del flusso di fluidi aggressivi, acidi e sostanze chimiche. La valvola è normalmente chiusa, funziona a partire da differenza di pressione zero (ΔP = 0) e non richiede una pressione minima di esercizio – adatta anche per impianti a gravità o a bassa pressione.

Dove utilizzare la valvola

La valvola T-SK603.10 è destinata a tutte le applicazioni in cui il fluido di processo aggredisce i materiali comuni – industria chimica e farmaceutica, impianti alimentari, laboratori, depuratori di acque reflue o linee industriali per acidi e alcali. Il corpo in acciaio inox AISI 316 e la tenuta in PTFE resistono a un ampio spettro di liquidi e gas aggressivi. La valvola è adatta anche per acqua, aria, gas naturale, GPL, metano, butano e propano – può quindi essere impiegata anche in applicazioni industriali generiche.

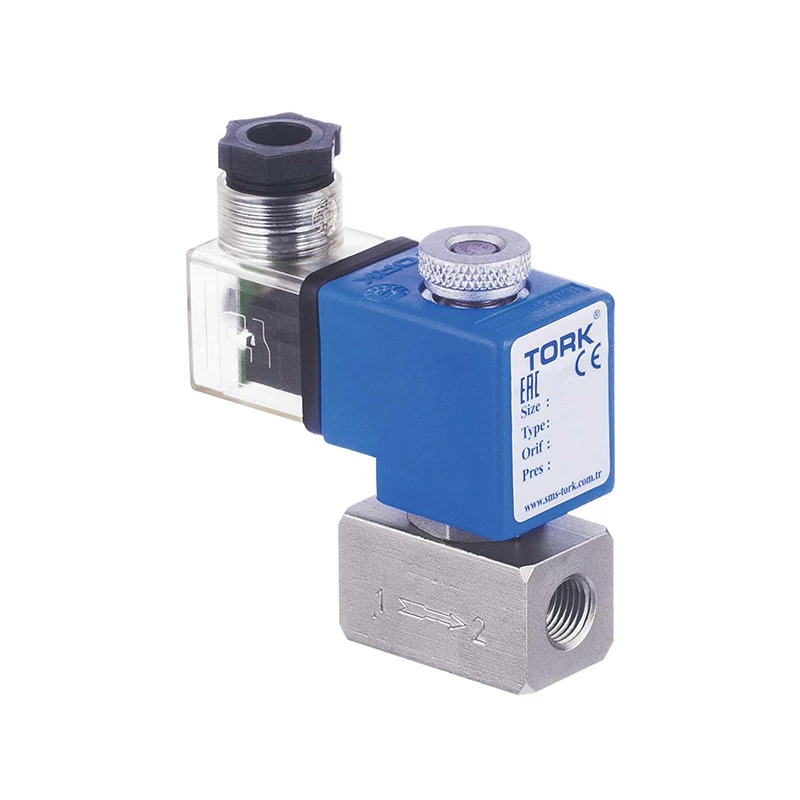

Elettrovalvola in acciaio inox Tork T-SK603.10 G1/2
Esecuzione costruttiva della valvola Tork T-SK603 – disegno quotato

Esecuzione costruttiva

Il corpo valvola è realizzato in acciaio inox AISI 316, così come i componenti interni, la sede, il tubo del nucleo e le molle. L'anello di schermatura è in rame (EN 12735-1). Attacco G1/2" (BSP) secondo ISO 228-1, NPT su richiesta. Il collegamento elettrico è assicurato da un connettore a 3 poli DIN 43650 (ISO 4400 / EN 175301-803 Form A) per cavo Ø 6–8 mm. La bobina è in classe di isolamento H (180 °C) con impregnazione in fibra di vetro poliestere, grado di protezione IP65 (IP68 su richiesta). Alimentazione nominale 24 V DC / 18 W, ciclo di lavoro ED 100 %.

Parametri tecnici:

  • Tipo: 2/2 normalmente chiusa (NC), ad azione diretta, ΔP = 0
  • Attacco: G1/2" (BSP, ISO 228-1)
  • Diametro orifizio: 10 mm
  • Pressione di esercizio: 0–5 bar (differenza minima di pressione 0 bar)
  • Temperatura di esercizio del fluido: da –10 °C a +160 °C (tenuta PTFE)
  • Temperatura ambiente: da –10 °C a +60 °C
  • Tenuta: PTFE (disponibili anche NBR, EPDM, Viton)
  • Materiale del corpo: Acciaio inox AISI 316
  • Alimentazione: 24 V DC / 18 W
  • Ciclo di lavoro: ED 100 %
  • Grado di protezione: IP65 (IP68 su richiesta)
  • Collegamento elettrico: DIN 43650 / ISO 4400, 3 poli, cavo Ø 6–8 mm
  • Classe di isolamento della bobina: H (180 °C, IEC 85)
  • Tempo di risposta: apertura 30 ms / chiusura 30 ms
  • Viscosità max.: 5 °E (~37 cSt)
  • Peso: 0,44 kg (secondo tabella per G1/2")
  • Dimensioni (mm): G = 50, A = 86,5, B = 32, C = 39, D = 81,5, E = 24,5, F = 24,5

Domande frequenti

Sì. La valvola è ad azione diretta con ΔP = 0, quindi si apre anche con differenza di pressione nulla. È quindi adatta per impianti a gravità o sistemi a pressione molto bassa, nei quali una valvola servoassistita non funzionerebbe.

Il PTFE è chimicamente inerte nei confronti di un ampio spettro di acidi, alcali e solventi organici, con i quali NBR o EPDM si degraderebbero rapidamente. Inoltre consente il funzionamento fino a +160 °C. Se il fluido non è aggressivo, si può scegliere NBR (fino a +80 °C) o EPDM (fino a +130 °C) – di solito disponibili come varianti dello stesso codice d'ordine.

Il corpo valvola può essere montato in qualsiasi posizione senza influire sul funzionamento. La condizione è che la bobina sia orientata verticalmente (verso l'alto) – in questo modo si garantiscono il corretto funzionamento dell'elettromagnete e la dissipazione del calore.

Sì, su richiesta è possibile fornire la valvola con bobina ATEX (ExProof) per l'impiego in ambienti esplosivi. Questa variante deve essere specificata al momento dell'ordine – il prodotto standard non è dotato di certificazione ATEX.

Il produttore raccomanda l'installazione di un filtro a monte della valvola. Le impurità presenti nel fluido possono bloccare la sede o danneggiare la tenuta, riducendo la durata della valvola. La viscosità massima ammessa del fluido è 5 °E (~37 cSt).
