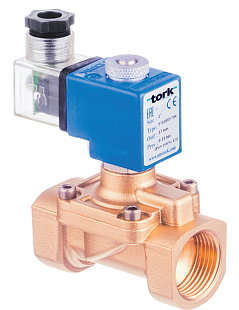

L'elettrovalvola Tork T-GZN104 G3/4" è una valvola a due vie normalmente aperta con comando pilotato per acqua, aria e gas. Guarnizione EPDM, alimentazione 24 V AC, pressione max. 12 bar, Kv 90 l/min. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Peso | 0.00 kg |
Tork T-GZN104 è un'elettrovalvola a 2 vie G3/4" servoassistita, progettata per acqua, aria e gas. La valvola è normalmente aperta (NO) nella configurazione di riposo: il passaggio del fluido è libero senza alimentazione della bobina e si chiude quando viene applicata una tensione di 24 V AC. La tenuta in EPDM ne consente l'impiego con un'ampia gamma di fluidi, inclusa l'acqua demineralizzata o liquidi leggermente aggressivi.
La valvola T-GZN104 trova impiego ovunque sia richiesto il passaggio del fluido nello stato di riposo (senza tensione) e la sua chiusura all'attivazione, tipicamente come elemento di sicurezza o di emergenza. Viene utilizzata negli impianti industriali per acqua, aria compressa e gas, nei sistemi di irrigazione agricola, nella tecnologia di processo e alimentare e nei sistemi HVAC. Grazie alla filettatura di attacco G3/4" (BSP), si integra facilmente nelle tubazioni standard. Il montaggio è possibile in qualsiasi posizione senza limitazioni di funzionamento.
Il corpo valvola è realizzato in ottone, le parti interne (stelo, sede, molle, tubo del nucleo) sono in acciaio inox e ottone. La tenuta è in EPDM, che copre un intervallo di temperatura da −30 °C a +130 °C ed è adatta per acqua, inclusa quella demineralizzata, vapore a bassa pressione o fluidi leggermente chimicamente aggressivi. La bobina in classe di isolamento H (180 °C) con impregnazione in poliestere rinforzato con fibra di vetro è progettata per servizio continuo (ED 100 %) e raggiunge il grado di protezione IP65. Il collegamento elettrico è assicurato da un connettore standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) per cavo con diametro di 6–8 mm. Su richiesta è possibile fornire la bobina con indicatore LED, zoccolo PWM o in esecuzione ATEX.
Parametri tecnici – S1021.04 G3/4" NO EPDM:
Le dimensioni maggiori della serie S1021 (G3/8" e superiori) utilizzano un comando servoassistito: la bobina non apre direttamente la sede, ma tramite la differenza di pressione del fluido. Affinché la valvola funzioni correttamente, deve esserci una differenza di pressione di almeno 0,15 bar tra ingresso e uscita. In caso di differenza di pressione nulla o troppo bassa, la valvola potrebbe non commutare correttamente. Se non è possibile garantire questa caduta di pressione, richiedete una variante ad azione diretta (ΔP = 0) nelle misure G1/8" o G1/4".
L'EPDM è adatto per acqua calda, acqua demineralizzata, vapore acqueo fino a 130 °C e una serie di fluidi leggermente alcalini. L'NBR (esecuzione standard) resiste meglio agli oli minerali e ai carburanti idrocarburici, ma ha una resistenza termica inferiore (fino a +80 °C). Per impianti di acqua potabile, acqua calda sanitaria o sistemi di irrigazione con additivi chimici, l'EPDM è generalmente la scelta corretta. Su richiesta sono disponibili anche varianti con Viton (fino a +160 °C) o PTFE.
L'esecuzione standard T-GZN104 non è certificata per ambienti esplosivi. Il produttore offre una bobina ATEX come variante opzionale su richiesta: al momento dell'ordine è necessario specificare espressamente questa variante. Per applicazioni in zone con pericolo di esplosione, rivolgetevi sempre al fornitore indicando con precisione la zona e il gruppo di gas richiesti.
Sì, la posizione di montaggio della valvola (orizzontale, verticale, inclinata) non ne limita il funzionamento. L'unico requisito del produttore riguarda la bobina: deve essere orientata verticalmente. Se la bobina fosse montata orizzontalmente o inclinata, potrebbe verificarsi una trazione magnetica non uniforme e una riduzione della durata utile. Assicuratevi inoltre che il fluido venga convogliato nella direzione corretta secondo l'indicazione riportata sul corpo valvola.
