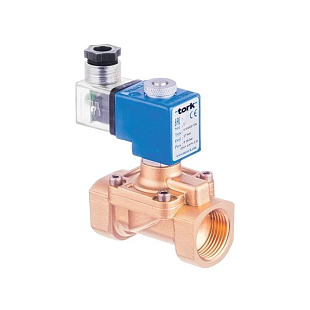

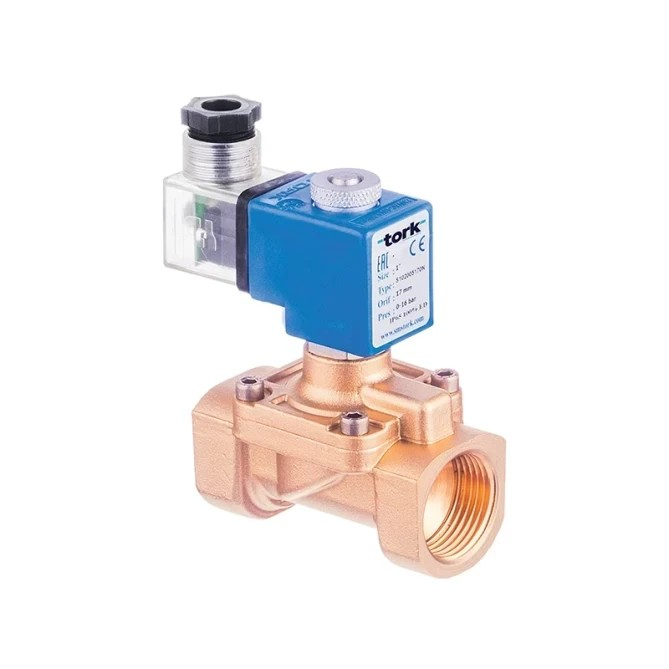

Elettrovalvola Tork T-GZ105 G1" è una valvola in ottone a 2/2 vie ad azione diretta per acqua, aria e gas. Normalmente chiusa, servocomandata, senza bobina. Pressione 0,15–16 bar, tenuta NBR. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Elettrovalvola Tork T-GZ105 G1" è una valvola solenoide 2/2 vie in ottone a comando pilotato, fornita senza bobina. Serve per l’apertura e la chiusura a distanza di tubazioni con acqua, aria o gas in impianti industriali e tecnici. La versione senza bobina (NC – normalmente chiusa) consente di scegliere la tensione di alimentazione della bobina in base alla specifica applicazione.
La valvola trova impiego ovunque sia necessario controllare a distanza il flusso di acqua, aria compressa o gas in tubazioni con diametro G1". Viene utilizzata nelle reti industriali, nei sistemi di approvvigionamento idrico, nei circuiti di irrigazione, nelle stazioni di compressione e nei processi tecnologici in cui è richiesta una chiusura affidabile in caso di interruzione dell’alimentazione. Grazie alla versione NC (normalmente chiusa), la valvola rimane chiusa in sicurezza quando la bobina è disalimentata – caratteristica tipica delle applicazioni in cui la posizione chiusa rappresenta un requisito di sicurezza.
Il corpo valvola è realizzato in ottone, mentre le parti interne (sede, tubo dell’ancora, molle) sono in acciaio inox. La tenuta standard è in NBR per fluidi nel campo da –20 °C a +80 °C. L’anello di schermatura è in rame secondo EN 12735-1. Il connettore è conforme alla norma DIN 43650 (ISO 4400 / EN 175301-803 Form A), per cavo con diametro 6–8 mm. La valvola viene fornita senza bobina – la bobina serie C400 con la tensione di alimentazione richiesta (AC o DC) può essere ordinata separatamente. Grado di protezione IP65 secondo ISO 60529, su richiesta IP68.
Parametri tecnici:
La valvola è proposta senza bobina perché la tensione di alimentazione varia da progetto a progetto. Per le bobine compatibili della serie C400 sono disponibili versioni AC e DC (12 V, 24 V, 110 V, 230 V). Ordinare la bobina separatamente indicando la tensione richiesta. La bobina viene montata sul nucleo magnetico e fissata con un dado standard.
La valvola utilizza un comando pilotato: per aprire la sede principale sfrutta la pressione stessa del fluido. Una pressione differenziale di almeno 0,15 bar tra ingresso e uscita è quindi una condizione necessaria per un’apertura affidabile. Per applicazioni in cui la pressione differenziale non può essere garantita (ΔP = 0), è adatta una valvola ad azione diretta della serie S1020 nelle misure G1/8" e G1/4".
La versione standard con tenuta NBR e corpo in ottone non è certificata per acqua potabile – il datasheet non la riporta come tale. Per fluidi aggressivi sono disponibili materiali di tenuta alternativi: EPDM (fino a +130 °C), Viton (fino a +160 °C) oppure PTFE (fino a +160 °C). Verificare sempre con il fornitore l’idoneità per il fluido specifico.
La valvola può essere montata in qualsiasi posizione, senza che ciò ne influenzi il funzionamento. L’unica condizione è che la bobina sia orientata verticalmente (verso l’alto), in modo da garantire il corretto funzionamento del circuito magnetico e la dissipazione del calore. Il produttore sconsiglia il montaggio con la bobina rivolta verso il basso o lateralmente.
Sì. Il produttore indica espressamente che le elettrovalvole della serie S1020 devono essere utilizzate con un filtro (retina). Le impurità presenti nel fluido possono danneggiare la sede o l’orifizio pilota e causare perdite o il malfunzionamento della valvola. Si consiglia di installare a monte della valvola un filtro a rete con maglia adeguata al diametro dell’orifizio pilota.
