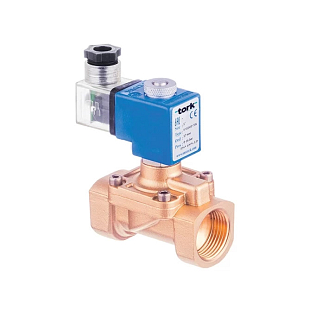

Valvola elettromagnetica Tork T-GZ103 G1/2" per acqua, aria e gas. Normalmente chiusa, servoassistita, tenuta NBR. Fornita senza bobina. Pressione max. 16 bar, min. 0,15 bar. Maggiori informazioni
Su ordinazione
| Campo di pressione | 0,15...16 bar |
| Diametro nominale | DN 15 |
| Dimensione del collegamento | 1/2" |
| Funzione | Chiuso senza tensione |
| Guarnizione | NBR |
| Mezzo | Gas, Aria, Acqua |
| Temperatura operativa | -20...80 °C |
| Peso | 0.00 kg |
Tork T-GZ103 G1/2" è un'elettrovalvola a 2 vie per acqua, aria e gas. Si tratta di una versione servoassistita normalmente chiusa (NC) con tenuta NBR, fornita senza bobina: la bobina va scelta separatamente in base all'alimentazione e al grado di protezione richiesto.
La valvola serie S1020 (T-GZ103) è destinata ad applicazioni industriali e commerciali in cui è necessario comandare a distanza il flusso di acqua, aria o gas. Trova tipicamente impiego nelle linee di acqua di processo, nei circuiti pneumatici, nei sistemi di irrigazione oppure come organo di intercettazione nelle macchine industriali. Grazie all'attacco G1/2" BSP e al corpo compatto in ottone, può essere facilmente integrata nelle comuni reti di tubazioni.
Il corpo valvola è in ottone, mentre i componenti interni (sede, nucleo, molle) sono in acciaio inox. La tenuta NBR è adatta per temperature di esercizio da –20 °C a +80 °C. Il comando servoassistito consente il funzionamento con una pressione differenziale minima di 0,15 bar, con diametro dell'orifizio di 14,5 mm e coefficiente di portata Kv = 62 l/min. La valvola è dotata di connettore standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) per il collegamento di qualsiasi bobina della serie C400. Il grado di protezione senza bobina dipende dalla bobina scelta; le bobine standard raggiungono IP65.
Parametri tecnici:
La versione senza bobina (suffisso .N nel codice d'ordine) consente di scegliere la bobina esattamente in base all'alimentazione del vostro impianto e al grado di protezione richiesto. Per la valvola S1020.03 sono adatte le bobine della serie C400 con connettore DIN 43650, disponibili per alimentazione AC 12/24/48/110/230 V oppure DC 12/24/48/110 V. Le bobine standard hanno una potenza di 15 VA (AC) oppure 18 W (DC), classe di isolamento H e grado di protezione IP65. La bobina va ordinata separatamente e, al momento dell'ordine, è necessario specificare la tensione.
La valvola G1/2" e le taglie superiori della serie S1020 sono servoassistite: per l'apertura sfruttano la pressione stessa del fluido. Per questo motivo necessitano di una pressione differenziale minima di almeno 0,15 bar tra ingresso e uscita. Per applicazioni senza differenza di pressione permanente (ΔP = 0) sono previste le varianti ad azione diretta S1020.00 e S1020.01 (G1/8", G1/4").
La tenuta NBR è adatta per acqua neutra, aria e gas nell'intervallo di temperatura da –20 °C a +80 °C. Per acqua calda o vapore consigliamo la variante con EPDM (fino a +130 °C). Per fluidi chimici aggressivi o idrocarburi è disponibile la versione con Viton (fino a +160 °C). Tutte le varianti sono disponibili su richiesta: al momento dell'ordine è sufficiente indicare il tipo di tenuta desiderato.
Il corpo valvola può essere montato in qualsiasi posizione: la posizione di montaggio non ne influenza il funzionamento. La bobina deve essere orientata verticalmente (asse della bobina verticale), altrimenti vi è il rischio di peggiorare il circuito magnetico e l'affidabilità della commutazione. Si consiglia inoltre di installare un filtro a monte della valvola, per evitare che impurità raggiungano la sede.
