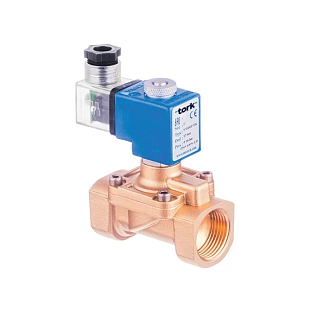

Elettrovalvola Tork T-GZ102 G3/8" per acqua, aria e gas, normalmente chiusa, servoassistita, con tenuta in EPDM. Fornita senza bobina. Pressione max. 16 bar, temperatura del fluido fino a +130 °C. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Campo di pressione | 0,15...16 bar |
| Diametro nominale | DN 10 |
| Dimensione del collegamento | 3/8" |
| Funzione | Chiuso senza tensione |
| Guarnizione | NBR |
| Mezzo | Gas, Aria, Acqua |
| Temperatura operativa | -20...80 °C |
| Peso | 0.70 kg |
Tork T-GZ102 G3/8" è un'elettrovalvola a 2 vie normalmente chiusa, servoassistita, della serie S1020, progettata per acqua, aria e gas. La valvola viene fornita senza bobina, consentendo così la scelta dell'alimentazione in base alla specifica applicazione e una facile sostituzione della bobina durante il funzionamento. Il corpo in ottone con tenuta in EPDM garantisce una temperatura di esercizio del fluido fino a +130 °C.
La valvola S1020.02 trova impiego ovunque sia necessario controllare automaticamente il flusso di acqua, aria o gas in tubazioni G3/8". Tipicamente si tratta di macchine industriali e linee di produzione, stazioni di pulizia e risciacquo, compressori, impianti di ventilazione o distribuzioni di processo nell'industria chimica e alimentare. La tenuta in EPDM la rende particolarmente adatta ad applicazioni con acqua calda, vapore a bassa pressione o fluidi chimicamente più aggressivi, per i quali l'NBR non sarebbe idoneo. Il funzionamento senza bobina (versione .125) è vantaggioso in caso di controllo centralizzato, quando il tipo di alimentazione viene definito solo in fase di installazione, oppure per la sostituzione di una bobina danneggiata senza dover sostituire l'intera valvola.

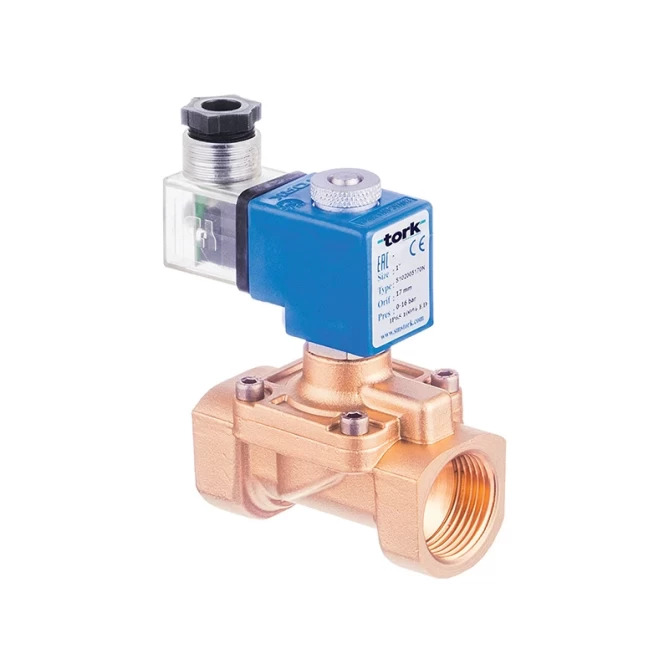

Il corpo valvola è realizzato in ottone con componenti interni (sede, nucleo, molle) in acciaio inox, una combinazione che garantisce resistenza alla corrosione e all'usura meccanica. La tenuta in EPDM copre un intervallo di temperatura del fluido da –30 a +130 °C ed è adatta per acqua calda, vapore, acidi diluiti e alcali. L'anello di schermatura è in rame secondo EN 12735-1. Il comando servoassistito (ΔP min. 0,15 bar) assicura un'apertura e una chiusura affidabili con un basso assorbimento della bobina. La valvola può essere installata in qualsiasi posizione senza influire sul funzionamento; la bobina deve essere orientata verticalmente. Il connettore DIN 43650 (ISO 4400 / EN 175301-803 Form A) consente il collegamento rapido di qualsiasi bobina compatibile della serie C400. Il grado di protezione IP65 protegge la parte elettrica dall'ingresso di polvere e getti d'acqua; su richiesta è disponibile il grado di protezione IP68.
Parametri tecnici:
La versione .125 (senza bobina) consente di scegliere in modo indipendente la tensione di alimentazione in base al sistema di controllo dell'impianto: lo stesso corpo valvola può quindi funzionare con bobine AC e DC nell'intervallo 12–230 V. Per la valvola sono previste le bobine della serie C400 (ad es. C40024VAC15VA per 24 V AC oppure C40024VDC18W per 24 V DC). La bobina viene montata sul nucleo e fissata con un dado; la sostituzione richiede pochi minuti senza necessità di smontare la tubazione. Al momento dell'ordine della bobina, specificare sempre la tensione di alimentazione e la frequenza.
La valvola S1020.02 utilizza un comando servoassistito: l'apertura della membrana è garantita dalla differenza di pressione tra ingresso e uscita. La pressione differenziale minima di 0,15 bar deve quindi essere sempre garantita; con una pressione differenziale inferiore o nulla (ΔP = 0) la valvola non si apre in modo affidabile. Se la vostra applicazione lavora con pressione prossima allo zero o con pressioni bilanciate su entrambi i lati (ad es. sistemi a gravità, scarico libero), è necessario scegliere una valvola ad azione diretta (Direct Acting, ΔP = 0), ad esempio della serie S1020.00/01.
La tenuta in EPDM (–30 °C … +130 °C) è adatta per acqua calda, vapore a bassa pressione, acidi diluiti, alcali e molte soluzioni industriali. Non è adatta per oli minerali, carburanti idrocarburici e la maggior parte dei solventi organici; per questi fluidi scegliere Viton (–20 °C … +160 °C). L'NBR (–20 °C … +80 °C) è la scelta standard per aria, acqua neutra e oli leggeri a temperature normali e offre il prezzo più conveniente. In caso di dubbi sulla compatibilità del fluido, consultare la resistenza chimica dell'EPDM con il produttore o il fornitore.
Il corpo valvola può essere montato nella tubazione in qualsiasi posizione, orizzontale, verticale o inclinata, senza influire sul funzionamento e sulla tenuta. L'unica limitazione riguarda la bobina: deve essere orientata verticalmente (nucleo della bobina in verticale), per garantire il corretto ritorno del nucleo in posizione di riposo per effetto della gravità. Il produttore raccomanda inoltre l'installazione di un filtro a monte della valvola, per evitare l'intasamento della sede da parte di impurità provenienti dalla tubazione.
Secondo il datasheet, le valvole della serie S1020 sono dichiarate conformi alla direttiva sulle attrezzature a pressione PED (nel datasheet è citata la 97/23/EC – attualmente in vigore è la 2014/68/EU) e alla direttiva bassa tensione LVD (citata la 2006/95/EC – attualmente in vigore è la 2014/35/EU). Il grado di protezione IP65 è conforme alla norma ISO 60529. La classe di isolamento della bobina H (180 °C) deriva dalla IEC 85. Attacco filettato BSP secondo ISO 228-1. Richiedere al fornitore il numero esatto del certificato PED e l'attuale dichiarazione di conformità CE.
