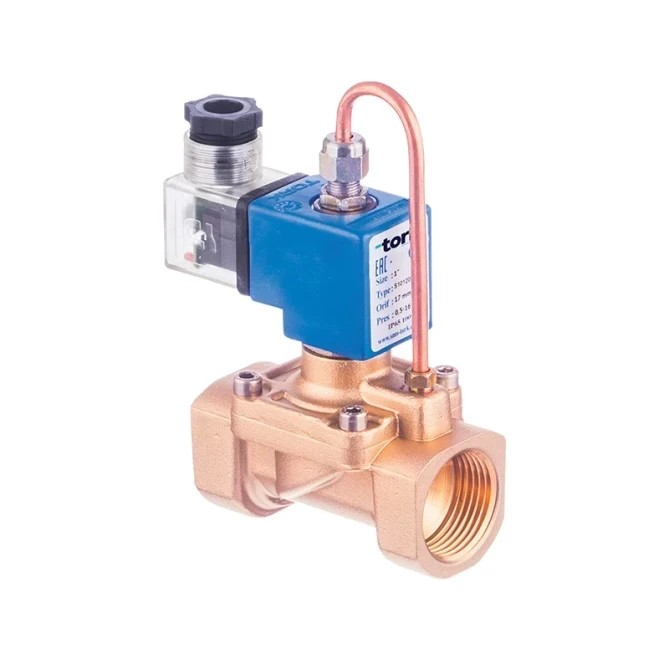

L’elettrovalvola Tork T-GPA106 G1¼" è una valvola a comando pilotato, normalmente aperta, per acqua, aria e gas. Guarnizione EPDM, alimentazione 12 V DC, portata Kv 250 l/min, pressione 0,5–12 bar. Maggiori informazioni
Su ordinazione
| Alimentazione | 12 VCC |
| Campo di pressione | 0,5...16 bar |
| Diametro nominale | DN 25 |
| Dimensione del collegamento | 1" |
| Funzione | Aperto senza tensione |
| Guarnizione | NBR |
| Mezzo | Gas, Aria, Acqua |
| Temperatura operativa | -20...80 °C |
| Peso | 0.00 kg |
Tork T-GPA106 G1¼" NO EPDM è una valvola elettromagnetica a 2 vie servoassistita della serie S1012 per acqua, aria e gas. Nello stato di riposo la valvola è aperta: il passaggio del fluido viene interrotto solo quando la bobina viene alimentata. È destinata a impianti industriali e tecnologici in cui è richiesta una regolazione automatica affidabile della portata.
La valvola T-GPA106 è adatta per impianti automatizzati di distribuzione di acqua, aria e gas neutri in applicazioni industriali, nel settore meccanico, in agricoltura e nei processi tecnologici. La versione normalmente aperta (NO) trova impiego ovunque sia necessario mantenere il flusso del fluido in caso di interruzione dell’alimentazione, ad esempio nei circuiti di raffreddamento, nell’irrigazione o nelle linee di processo. La filettatura G1¼" (BSP) corrisponde alle comuni dimensioni delle tubazioni nelle installazioni europee.
Il corpo valvola è realizzato in ottone, mentre le parti interne (sede, tubo del nucleo, molle) sono in acciaio inox e ottone. La tenuta è in EPDM, resistente a temperature da –30 °C a +130 °C e adatta per acqua calda, vapore a bassa pressione e soluzioni acquose più aggressive. L’anello di schermatura è in rame (EN 12735-1). La bobina in classe di isolamento H (180 °C), con impregnazione in fibre di poliestere, ha grado di protezione IP65; su richiesta è disponibile la versione IP68. Il collegamento elettrico avviene tramite connettore standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) per cavo con diametro di 6–8 mm.
Specifiche tecniche:
Una valvola normalmente aperta (NO) lascia passare il fluido senza alimentazione: il passaggio si chiude solo quando viene applicata tensione alla bobina. Questa versione è adatta dove, in caso di mancanza di corrente, il fluido deve continuare a scorrere: circuiti di raffreddamento, sistemi di irrigazione o rami di sicurezza del flusso. Per applicazioni in cui, al contrario, è desiderabile la chiusura in caso di interruzione dell’alimentazione, è prevista la versione normalmente chiusa (NC).
La valvola servoassistita utilizza la pressione differenziale del fluido per muovere la sede principale: la bobina comanda solo un piccolo pilota. Per questo è richiesta una pressione differenziale minima ΔP = 0,5 bar tra ingresso e uscita. Se la differenza di pressione scende al di sotto di questo valore (ad esempio con pressione equilibrata su entrambi i lati o con riempimento gravitazionale di un serbatoio), la valvola potrebbe non funzionare in modo affidabile. Per applicazioni con pressione nulla o molto bassa sono indicate le valvole ad azione diretta (direct-acting).
L’EPDM è chimicamente resistente ad acqua, vapore, acidi diluiti e basi; sopporta temperature da –30 °C a +130 °C. L’idoneità per acqua potabile dipende dalla certificazione specifica della versione in questione: verificarla presso il produttore. L’EPDM non è adatto per oli minerali, carburanti idrocarburici, benzina né per idrocarburi aromatici e clorurati. Per queste applicazioni è prevista la versione con tenuta in NBR o Viton.
Il corpo valvola può essere montato in qualsiasi posizione senza influire sul funzionamento. La bobina, tuttavia, deve essere orientata verticalmente: questa condizione è indicata direttamente nella scheda tecnica del produttore. Il rispetto del corretto orientamento della bobina è importante per l’affidabile attrazione del nucleo e per la dissipazione del calore della bobina durante il funzionamento continuo (ED 100 %).
Sì, il produttore raccomanda espressamente l’installazione di un filtro a monte della valvola. Le impurità presenti nel fluido possono danneggiare la tenuta o ostruire il canale pilota, causando il malfunzionamento della valvola. Si consiglia un filtro a rete con capacità di passaggio massima adeguata alla viscosità del fluido (max. 5 °E / ~37 cSt). Il tipo e il grado di filtrazione vanno scelti in base alla natura del fluido e al livello di contaminazione del sistema di tubazioni.
