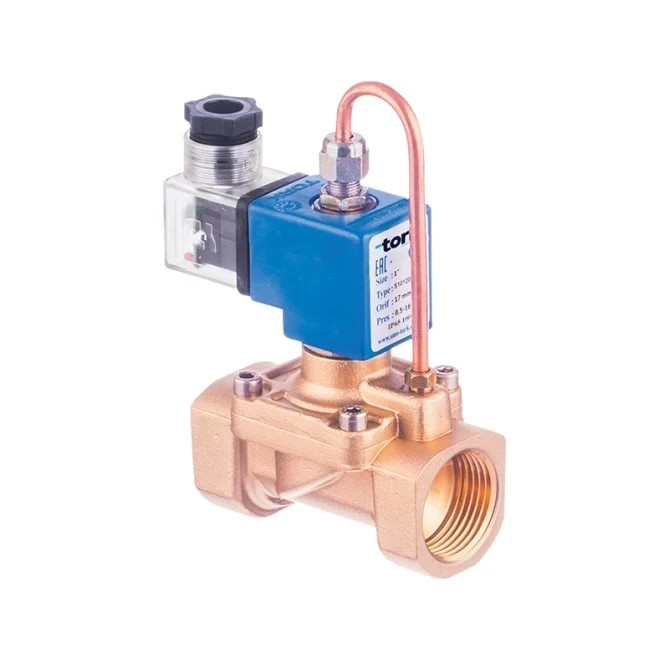

L'elettrovalvola Tork T-GPA104 G3/4" è una valvola solenoide servoassistita della serie S1012, in versione normalmente aperta (NO). Guarnizione in EPDM, alimentazione 12 V DC, pressione 0,5–16 bar, Kv 90 l/min. Maggiori informazioni
Su ordinazione
| Alimentazione | 12 VCC |
| Campo di pressione | 0,5...16 bar |
| Diametro nominale | DN 20 |
| Dimensione del collegamento | 3/4" |
| Funzione | Aperto senza tensione |
| Guarnizione | NBR |
| Mezzo | Gas, Aria, Acqua |
| Temperatura operativa | -20...80 °C |
| Peso | 0.00 kg |
Tork T-GPA104 G3/4" 12 V DC NO EPDM è una valvola elettromagnetica a 2 vie servoassistita della serie S1012 con funzione normalmente aperta (NO). Nello stato iniziale, senza alimentazione, la valvola è aperta e il fluido scorre liberamente; applicando una tensione di 12 V DC, la valvola si chiude. La valvola è destinata ad acqua, aria e gas, con tenuta in EPDM adatta per acqua calda e vapore fino a 130 °C.
La valvola trova impiego ovunque sia necessario mantenere il passaggio del fluido in caso di interruzione dell’alimentazione o del segnale, ad esempio nelle reti industriali di acqua, aria e gas, nei sistemi di approvvigionamento idrico, nei circuiti di irrigazione o negli anelli di raffreddamento. La funzione NO è adatta per applicazioni in cui un’interruzione di corrente non deve causare la chiusura del flusso e l’interruzione del processo. L’attacco filettato G3/4" (BSP) consente il montaggio diretto su tubazioni standard.
Il corpo valvola è in ottone, le parti interne in acciaio inox e ottone. La tenuta in EPDM copre un intervallo di temperatura da −30 a +130 °C ed è adatta per acqua calda, vapore (entro i limiti operativi consentiti) e fluidi industriali comuni. La bobina in classe di isolamento H (180 °C) con impregnazione in fibra di vetro poliestere è idonea al servizio continuo ED 100 %. Il collegamento elettrico è realizzato tramite connettore DIN 43650 (ISO 4400 / EN 175301-803 Form A) per cavo con diametro di 6–8 mm. Grado di protezione IP65, su richiesta IP68. La valvola può essere installata in qualsiasi posizione; la bobina deve essere orientata verticalmente.
Parametri tecnici – S1012.04.170E.12VDC (G3/4", EPDM, NO):
La valvola NO (normalmente aperta) è aperta in assenza di alimentazione e il fluido scorre liberamente. Si chiude solo quando viene applicata la tensione di 12 V DC. Questa funzione si sceglie quando un’interruzione dell’alimentazione non deve interrompere il flusso, ad esempio nei circuiti di raffreddamento, nelle linee di alimentazione o nei processi in cui la chiusura in assenza di segnale causerebbe danni. La valvola NC (normalmente chiusa), al contrario, è adatta alle applicazioni in cui lo stato sicuro è la chiusura del flusso.
La valvola servoassistita sfrutta per il proprio movimento la differenza di pressione tra ingresso e uscita (pressione differenziale ΔP). Se la ΔP è inferiore a 0,5 bar, ad esempio in sistemi a bassissima pressione o con pressione equilibrata su entrambi i lati, la valvola potrebbe non commutare correttamente. Per applicazioni con pressione differenziale nulla o bassa è necessario scegliere una valvola ad azione diretta (direct-acting).
Il produttore SMS Tork indica direttamente che le valvole elettromagnetiche della serie S1012 devono essere utilizzate con filtri. Le valvole servoassistite hanno un piccolo foro pilota, soggetto a intasamento da impurità. Si consiglia un filtro con una maglia corrispondente al diametro del foro pilota, in genere 100–200 µm. Senza filtro esiste il rischio che la valvola si blocchi in una posizione o che la commutazione non avvenga correttamente.
La tenuta in EPDM copre un intervallo di temperatura da −30 a +130 °C ed è resistente ad acqua calda, vapore e molte soluzioni acquose. Per l’acqua potabile è necessario verificare se la specifica variante del materiale dispone della certificazione secondo le norme vigenti per il contatto con acqua potabile (ad es. ACS, WRAS o KTW); la scheda tecnica non riporta tale certificazione, pertanto occorre richiederla al produttore o al distributore. Per altri fluidi (prodotti petroliferi, carburanti) un’alternativa sarebbe una tenuta in NBR o Viton.
Sì. La serie S1012 è disponibile nelle tensioni standard AC 12 V, 24 V, 48 V, 230 V (15 VA o 24 VA) e DC 12 V, 24 V, 48 V, 110 V (18 W). Su richiesta possono essere fornite anche altre tensioni. Il connettore standard è DIN 43650 (ISO 4400 Form A) per cavo Ø 6–8 mm. Su richiesta è disponibile un connettore con segnalazione LED o una presa PWM. La tensione della bobina deve essere specificata al momento dell’ordine.
