I produttori più ricercati di tecnologia di misurazione e regolazione

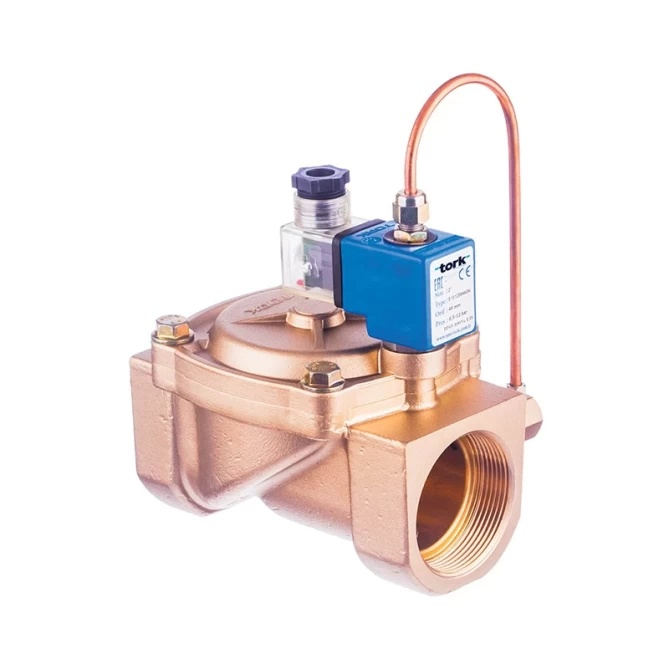

Elettrovalvola per vapore Tork S2012 3/4" NO (normalmente aperta) per vapore e fluidi ad alta temperatura fino a 140 °C. Quando la bobina è eccitata, la valvola chiude il flusso; in caso di interruzione dell’alimentazione rimane aperta. Pressione di esercizio 0,5–5 bar, coefficiente di portata Kv 90 l/min. Maggiori informazioni
Su ordinazione
| Peso | 0.90 kg |
Elettrovalvola Tork S2012 3/4" 24 VAC NO è un’elettrovalvola a 2 vie ad azionamento indiretto (pilot operated), progettata per la regolazione del flusso di vapore e di altri fluidi ad alta temperatura. La valvola è normalmente aperta (NO) in stato di riposo: il passaggio è aperto in assenza di alimentazione e si chiude quando viene applicata tensione alla bobina. Il corpo è realizzato in ottone, i componenti interni in acciaio inox e ottone, con tenuta standard in PTFE.
La valvola S2012 è destinata agli impianti industriali di distribuzione del vapore, dove è necessario controllare il flusso a distanza o in modo automatico. Trova impiego nelle reti vapore degli stabilimenti produttivi, nei processi tecnologici dell’industria alimentare, chimica o farmaceutica e nei sistemi di riscaldamento a vapore. Grazie alla configurazione normally open, il flusso di vapore rimane garantito anche in caso di interruzione dell’alimentazione: ideale dove la chiusura della valvola in caso di blackout potrebbe causare un problema di processo o un rischio per la sicurezza. La temperatura di esercizio del fluido raggiunge fino a 140 °C, con pressione di esercizio di 0,5–5 bar.
Il corpo valvola è realizzato in ottone, mentre i componenti interni (sede, nucleo, molle) sono in acciaio inox e ottone. L’anello di schermatura è in rame (EN 12735-1). La tenuta standard è in PTFE, resistente a temperature del vapore fino a 140 °C; su richiesta è disponibile una versione con tenuta in EPDM. La bobina con classe di isolamento H (180 °C secondo IEC 85) è impregnata con fibra di vetro poliestere e consente il funzionamento continuo (ED 100%). Il collegamento elettrico è realizzato tramite connettore DIN 43650 / ISO 4400 Form A per cavo con diametro 6–8 mm. Il grado di protezione IP65 protegge la bobina da polvere e spruzzi d’acqua; su richiesta è disponibile la versione IP68.
Parametri tecnici (S2012.04, G3/4"):
La variante NO (Normally Open) significa che la valvola è aperta in assenza di alimentazione: il fluido scorre. Quando viene applicata tensione alla bobina, la valvola si chiude. Questa variante va scelta nelle applicazioni in cui, in caso di mancanza di alimentazione, il flusso deve rimanere garantito (ad esempio in un circuito di sicurezza del vapore, dove la chiusura della valvola causerebbe una sovrapressione o un problema di processo).
La valvola S2012 funziona secondo il principio dell’azionamento indiretto (pilot) e utilizza la pressione del fluido stesso per aprire e chiudere. Per questo motivo richiede una pressione differenziale minima ΔP = 0,5 bar tra ingresso e uscita. Se la differenza di pressione fosse inferiore (ad esempio in assenza di flusso o con pressione equilibrata), la valvola potrebbe non commutare in modo affidabile. Per applicazioni con pressione differenziale nulla o molto bassa è necessario scegliere una valvola ad azionamento diretto.
Il corpo valvola può essere installato in qualsiasi posizione senza influire sul funzionamento. Tuttavia, la bobina deve essere posizionata in verticale: questa condizione è indicata dal produttore come necessaria per il corretto funzionamento della valvola.
Sì, il produttore raccomanda di utilizzare le valvole della serie S2012 con un filtro in ingresso. Le impurità presenti nel fluido possono danneggiare la sede della valvola o il pilot, causando mancata chiusura ermetica o perdite di vapore. Il tipo e il grado di filtrazione devono essere scelti in base alla pulizia del vapore nel vostro impianto.
Le valvole della serie S2012 sono disponibili in versione conforme alla direttiva pressione 97/23/EC (PED) e alla direttiva bassa tensione 2006/95/EC (LVD). Se questa certificazione è necessaria per la vostra applicazione, specificatelo al momento dell’ordine: non è inclusa di serie in tutte le forniture.
