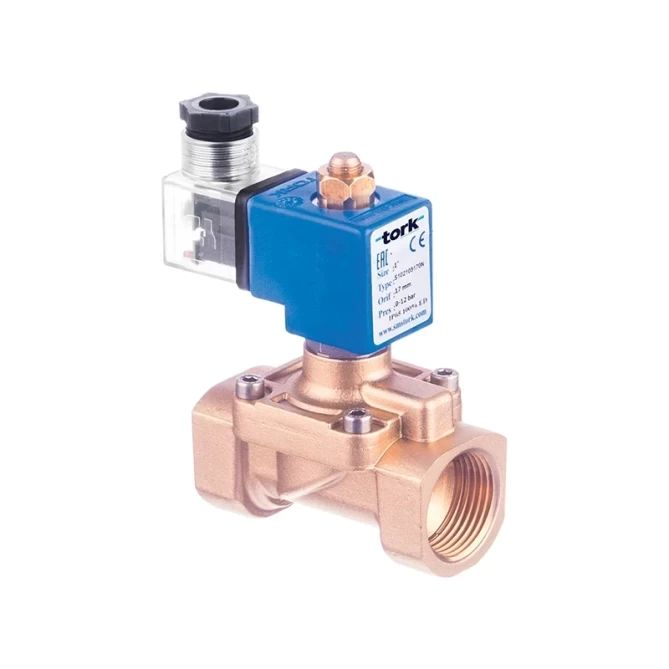

Elettrovalvola per olio combustibile Tork T-YN404 G¾" con orifizio da 17 mm, servoassistita, normalmente chiusa. Corpo in ottone, tenuta in Viton, pressione 0,5–12 bar, temperatura di esercizio fino a 160 °C. Fornita senza bobina. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Elettrovalvola per olio combustibile Tork S4011.04.170V (T-YN404) G¾" 17 mm è una valvola solenoide a due vie servoassistita, normalmente chiusa (NC), progettata per l’intercettazione automatica di olio combustibile, oli leggeri e fluidi idraulici. La valvola viene fornita senza bobina – la bobina va scelta separatamente in base all’alimentazione richiesta. Il corpo in ottone con tenuta in Viton garantisce un funzionamento affidabile fino a una temperatura di esercizio di 160 °C.
La valvola S4011.04.170V è destinata principalmente ai sistemi di bruciatori e alle linee di distribuzione dell’olio combustibile in centrali termiche industriali e commerciali. Trova impiego ovunque sia necessario comandare automaticamente l’alimentazione del combustibile – in bruciatori a olio, circuiti idraulici o sistemi industriali di lubrificazione. Grazie alla filettatura G¾" (BSP) e al diametro dell’orifizio di 17 mm, è adatta a portate medie di fluidi con viscosità fino a 5 °E (~37 cSt). La valvola è idonea anche per oli leggeri (classe 2E) e acqua surriscaldata; non è destinata a fluidi pericolosi del gruppo 1.
La valvola è realizzata con corpo in ottone e componenti interni in acciaio inox e ottone. La tenuta è in Viton (FKM), materiale resistente a temperature da –10 a +160 °C e compatibile con oli combustibili e fluidi idraulici. L’anello di schermatura è in rame (EN 12735-1). Essendo una valvola servoassistita, richiede una pressione differenziale minima di esercizio di 0,5 bar; la pressione massima ammissibile è di 12 bar. La portata nominale corrisponde a un valore Kv = 90 l/min. Il collegamento della bobina è conforme allo standard DIN 43650 / ISO 4400 Form A (connettore per cavo Ø 6–8 mm). Grado di protezione del corpo IP65, su richiesta IP68. La valvola può essere installata in qualsiasi posizione; si consiglia tuttavia il montaggio verticale con bobina rivolta verso l’alto.
Parametri tecnici:
La valvola senza bobina (indicazione “senza bobina” oppure suffisso “V” nel codice d’ordine) consente di scegliere l’alimentazione della bobina esattamente in base al vostro impianto elettrico. Con il corpo S4011.04.170V sono compatibili le bobine della serie C400 nelle tensioni standard: AC 12, 24, 48, 110 o 230 V e DC 12, 24, 48 o 110 V. Le bobine sono intercambiabili e al momento dell’ordine è necessario specificare la tensione. La potenza standard è 15 VA (AC) oppure 18 W (DC).
Si tratta di una valvola servoassistita – l’apertura della membrana è garantita dalla pressione del fluido stesso, non soltanto dalla forza dell’elettromagnete. Questo consente un diametro dell’orifizio maggiore (17 mm) e portate più elevate con una bobina compatta. Per il corretto funzionamento è necessario che la pressione a monte della valvola sia di almeno 0,5 bar superiore a quella a valle. Se questa pressione differenziale non è garantita, occorre scegliere una valvola ad azione diretta della serie S4011 G1/8"–G1/4" (tipo ΔP = 0).
Sì, il produttore richiede che il fluido sia filtrato a monte della valvola – le impurità presenti nell’olio possono danneggiare la sede o la membrana. La valvola può essere installata in qualsiasi posizione senza influire sul funzionamento; tuttavia, si raccomanda il montaggio verticale con la bobina rivolta verso l’alto, che garantisce un raffreddamento ottimale della bobina e una migliore dissipazione del calore. L’attacco è filettato G¾" (BSP); su richiesta è disponibile la versione NPT.
Le valvole della serie S4011 soddisfano i requisiti della direttiva sulle attrezzature a pressione (PED) e della direttiva bassa tensione (LVD). La scheda tecnica fa riferimento ai precedenti numeri di direttiva 97/23/EC (PED) e 2006/95/EEC (LVD) – attualmente sono in vigore 2014/68/EU (PED) e 2014/35/EU (LVD). Prima dell’impiego in un’installazione certificata, consigliamo di verificare la dichiarazione di conformità aggiornata direttamente presso il produttore o il distributore.
