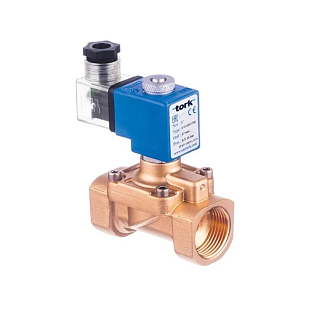

Elettrovalvola per olio combustibile Tork T-Y404 G3/4" con tenuta in Viton, normalmente chiusa, servoassistita. Senza bobina. Pressione 0,5–16 bar, Kv 90 l/min, grado di protezione IP65. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Peso | 0.00 kg |
Tork T-Y404 è una valvola elettromagnetica solenoide a due vie progettata per olio combustibile e combustibili liquidi simili. La valvola è normalmente chiusa (NC), servoassistita, con corpo in ottone e tenuta in Viton. Viene fornita senza bobina: la bobina deve essere ordinata separatamente in base alla tensione di alimentazione richiesta.
La valvola T-Y404 è destinata a sistemi di bruciatori industriali e commerciali, centrali termiche e linee di distribuzione del combustibile che lavorano con olio combustibile (LTO, EL). Trova impiego ovunque sia necessaria la chiusura o l’apertura automatica dell’alimentazione del combustibile su comando del sistema di controllo, ad esempio in centrali termiche, forni industriali, essiccatoi o locali tecnici con gruppi di combustione. L’attacco G3/4" corrisponde alle comuni armature di distribuzione negli impianti industriali.
Il corpo della valvola è realizzato in ottone, i componenti interni sono in acciaio inox e ottone. La tenuta in Viton garantisce resistenza all’olio combustibile e ai carburanti nell’intervallo di temperatura da –10 a +160 °C. La valvola funziona secondo il principio servoassistito: per l’apertura richiede una pressione differenziale minima di 0,5 bar. Il diametro dell’orifizio di 17 mm corrisponde a un valore di portata Kv di 90 l/min. Il montaggio è possibile in qualsiasi posizione, ma la bobina deve essere orientata verticalmente. Il collegamento elettrico è realizzato tramite connettore standard DIN 43650 (ISO 4400 / EN 175301-803 Form A), per cavo con diametro di 6–8 mm.
Parametri tecnici:
La valvola T-Y404 è nella versione “senza bobina” (170V), poiché la tensione di alimentazione varia da un’installazione all’altra. La bobina va ordinata separatamente dalla serie C400 in base alla vostra alimentazione: sono disponibili tensioni AC 12/24/48/230 V e DC 12/24/48/110 V. Tutte le bobine sono compatibili con il connettore DIN 43650 (ISO 4400 Form A). Al momento dell’ordine consigliamo di verificare sempre la tensione con il sistema di controllo del bruciatore o con l’automazione della caldaia.
La valvola T-Y404 è servoassistita e richiede pertanto una pressione differenziale minima ΔP = 0,5 bar. Se la pressione nella tubazione non raggiunge questo valore (ad esempio in caso di alimentazione a gravità o in sistemi a bassa pressione), è necessario scegliere una valvola ad azione diretta della serie S4010 nella versione per G1/8"–G1/4", che funziona da ΔP = 0.
Sì, il produttore prescrive l’installazione di un filtro a monte della valvola come parte del collegamento standard. Il filtro protegge le sedi e le tenute dalle impurità meccaniche provenienti dal circuito del combustibile, prolungando così la durata della valvola. La viscosità massima del fluido è 5 °E (~37 cSt).
Il corpo della valvola può essere installato in qualsiasi posizione senza influire sul funzionamento. Tuttavia, la bobina deve essere orientata verticalmente (asse della bobina verticale): questa condizione deve essere considerata nella progettazione del percorso della tubazione e nella scelta del punto di montaggio.
