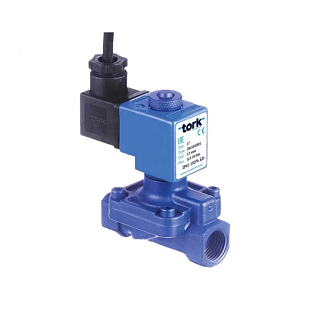

Valvola elettromagnetica Tork SW1010 G1¼" con grado di protezione IP68 per ambienti aggressivi e applicazioni subacquee. Normalmente chiusa, servoassistita, 24 V AC. Tenuta EPDM, pressione 0,5–12 bar. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Alimentazione | 24 VCA |
| Campo di pressione | 0,5...12 bar |
| Diametro nominale | DN 32 |
| Dimensione del collegamento | 1 1/4" |
| Funzione | Chiuso senza tensione |
| Grado di protezione IP | IP 68 |
| Guarnizione | NBR |
| Mezzo | Aria, Acqua |
| Temperatura del fluido | -10...80 °C |
| Peso | 0.00 kg |
Tork SW1010 G1¼" IP68 è un'elettrovalvola a 2 vie con comando pilotato, progettata per operare in ambienti aggressivi, in condizioni esterne umide o sott'acqua fino a una profondità di 10 m. La valvola è normalmente chiusa (NC): in assenza di alimentazione rimane chiusa. Il corpo in ottone è dotato di protezione superficiale in PTFE, la tenuta è in EPDM e i componenti interni sono in acciaio inox.
La SW1010 è destinata a impianti di distribuzione di acqua e aria in installazioni industriali ed esterne, dove le valvole standard con grado di protezione IP54 o IP65 non sono sufficienti. Le applicazioni tipiche includono sistemi di irrigazione con pozzetti interrati, impianti di trattamento delle acque reflue, tecnologia navale e portuale, impianti alimentari con lavaggio ad alta pressione oppure linee industriali esposte a liquidi aggressivi. La valvola è adatta anche al funzionamento in immersione permanente: la bobina ha superato un test di 72 ore sott'acqua secondo TS3033 EN 60529 e un test in nebbia salina di 350 ore.
Il corpo valvola è in ottone con rivestimento superficiale in PTFE per una maggiore resistenza alla corrosione. I componenti interni, le sedi, il nucleo e le molle sono in acciaio inox; l'anello di schermatura è in rame secondo EN 12735-1. La tenuta in EPDM consente una temperatura di esercizio del fluido da –10 a +130 °C. La bobina in classe di isolamento H (180 °C) è impregnata con fibra di vetro in poliestere ed è adatta a servizio continuo ED 100 %. Il collegamento standard è BSP G1¼", su richiesta NPT. Il cavo è fornito di serie con lunghezza di 3 m. Il diametro dell'orifizio è di 30 mm, la portata Kv è 250 l/min, la pressione di esercizio 0,5–12 bar.
Parametri tecnici – SW1010.06.390E.24VAC:
IP68 significa protezione totale contro la polvere e immersione permanente in acqua. La bobina della Tork SW1010 è stata testata per 72 ore sott'acqua secondo la norma TS3033 EN 60529 e ha superato un test in nebbia salina di 350 ore. La valvola è quindi adatta anche al funzionamento in immersione permanente fino a 10 m di profondità e ad ambienti con vapori aggressivi o lavaggio ad alta pressione.
Il comando pilotato sfrutta la pressione del fluido stesso per aprire la sede principale: la bobina comanda solo un piccolo orifizio pilota. Grazie a ciò la bobina può avere un assorbimento inferiore (15 VA) anche con un grande passaggio G1¼". Lo svantaggio è la necessità di una pressione differenziale minima di 0,5 bar. Se avete bisogno di una valvola che funzioni a partire da 0 bar (ad esempio per pressurizzare una tubazione vuota), è necessario scegliere un tipo ad azione diretta o servoassistito.
La scheda tecnica non riporta certificazioni WRAS né ACS per acqua potabile. Il corpo in ottone con rivestimento in PTFE e la tenuta in EPDM sono compatibili dal punto di vista dei materiali con l'acqua, tuttavia per le reti di distribuzione di acqua potabile nella Repubblica Ceca è richiesta una certificazione secondo la relativa norma igienica. Prima dell'impiego in una rete di acqua potabile, consigliamo di verificare con il fornitore se il lotto specifico dispone del certificato necessario.
Il corpo valvola può essere montato in qualsiasi posizione senza influire sul funzionamento. Tuttavia, la bobina dovrebbe essere orientata verticalmente: questa è una condizione del produttore per il corretto funzionamento dell'elettromagnete e la dissipazione del calore. Si consiglia quindi il montaggio con la bobina verso l'alto oppure lateralmente, tenendo conto di questo requisito.
