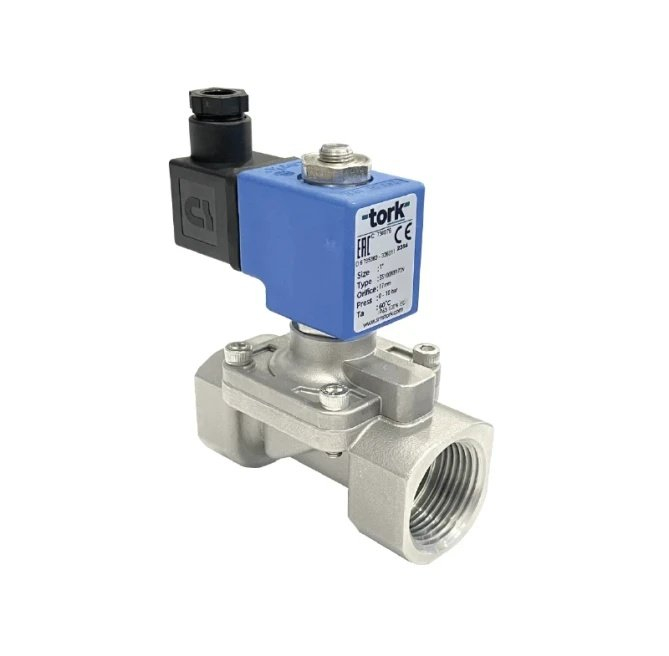

Elettrovalvola in acciaio inox Tork G1" con tenuta EPDM per acqua, aria e gas. Normalmente chiusa, servoassistita, ΔP = 0. Pressione max. 10 bar (liquidi), temperatura del fluido fino a +130 °C, alimentazione 24 V DC. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Peso | 0.00 kg |
L'elettrovalvola in acciaio inox Tork SS1000.05 è una valvola solenoide a 2 vie con corpo e componenti interni in acciaio inox. È progettata per l'intercettazione e l'apertura del flusso di liquidi e gas non aggressivi – funziona secondo il principio del comando servoassistito e non richiede pressione differenziale per il corretto funzionamento (ΔP = 0). Nello stato iniziale la valvola è normalmente chiusa (NC): senza alimentazione interrompe il flusso, mentre con alimentazione a 24 V DC si apre.
La valvola della serie SS1000 è progettata per applicazioni industriali e tecniche in cui è richiesto un materiale inox a diretto contatto con il fluido – ad esempio nell'industria alimentare, chimica, farmaceutica o ovunque vi sia rischio di corrosione. Grazie alla tenuta in EPDM, supporta un intervallo di temperatura del fluido da −10 °C a +130 °C, risultando quindi adatta anche per acqua calda, vapore a bassa sovrapressione o fluidi leggermente alcalini. Trova impiego in linee di dosaggio automatizzate, nell'industria di processo, nei sistemi di raffreddamento o nelle reti di distribuzione di aria compressa e gas inerti.
Il corpo valvola e i componenti interni sono realizzati in acciaio inox; l'anello di schermatura è in rame (secondo EN 12735-1). L'attacco filettato è di tipo BSP G1" (ISO 228-1), NPT su richiesta. Il diametro dell'orifizio è di 17 mm, Kv = 90 l/min. La bobina raggiunge la classe di isolamento H (180 °C), è impregnata con fibre di vetro e funziona con servizio continuo al 100% (ED 100 %). Il grado di protezione IP65 secondo ISO 60529 è standard; su richiesta è disponibile IP68. Il collegamento della bobina avviene tramite connettore DIN 46340 (3 poli, DIN 43650 / ISO 4400 / EN 175301-803 Form A) per cavo con diametro 6–8 mm. La valvola può essere montata in qualsiasi posizione senza influire sul funzionamento, mentre la bobina deve essere installata in posizione verticale.
Parametri tecnici (SS1000.05, G1", EPDM, 24 V DC):
La valvola è progettata come servoassistita (servo assist): l'apertura è supportata da un piccolo meccanismo ad azione diretta combinato con la pressione del fluido. Grazie a ciò, la valvola si apre in modo affidabile anche con pressione differenziale nulla o molto bassa in ingresso – è quindi adatta anche per reti a gravità o sistemi a bassa pressione, dove una normale valvola pilota indiretta non funzionerebbe.
La valvola è progettata per liquidi non aggressivi (acqua, olio leggero) e fluidi gassosi (aria, gas inerti). La tenuta in EPDM ne estende l'impiego ad acqua calda e fluidi leggermente alcalini fino a +130 °C. Al contrario, non è adatta per acidi forti, solventi, alogeni né altri fluidi aggressivi che potrebbero danneggiare l'EPDM o l'acciaio inox. La viscosità massima del liquido è 5 °E (~37 cSt).
Sì, il produttore richiede l'installazione di un filtro a monte della valvola. Impurità o particelle solide presenti nel fluido possono danneggiare la sede o la tenuta e compromettere la tenuta della valvola. Si consiglia di installare direttamente nella tubazione, a monte della valvola, un filtro a rete con grado di filtrazione adeguato.
Il corpo valvola può essere montato in qualsiasi posizione senza influire sul funzionamento. La bobina, tuttavia, deve essere orientata verticalmente – questa è una condizione richiesta dal produttore per il corretto funzionamento del nucleo elettromagnetico. Il montaggio della bobina in posizione orizzontale o capovolta non è consigliato.
Secondo il datasheet del produttore, su richiesta è disponibile una bobina ATEX (antideflagrante) per l'impiego in ambienti esplosivi. È inoltre disponibile una bobina bistabile (latching) della serie C62 per alimentazione 12–24 V DC / 10 W, che mantiene la valvola in posizione anche senza alimentazione continua. Se siete interessati a queste varianti, contattate il fornitore.
