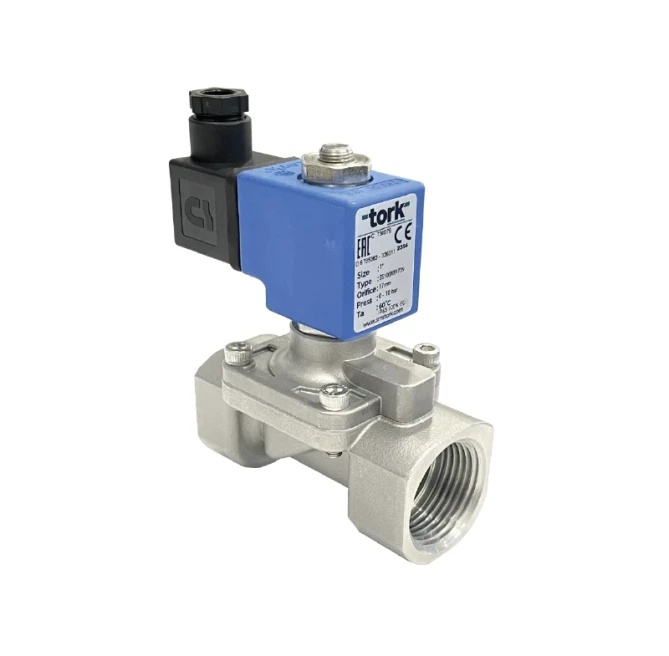

Elettrovalvola a solenoide in acciaio inox Tork T-GSZ104 G3/4" con tenuta EPDM per acqua, aria e gas. Normalmente chiusa, funzionamento da 0 bar. Pressione max. 10 bar (liquidi) / 16 bar (gas), fornita senza bobina. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Peso | 0.00 kg |
Tork T-GSZ104 è un'elettrovalvola inox a 2 vie della serie SS1000 per attacco G3/4" con tenuta EPDM. La valvola è normalmente chiusa (NC), servoassistita e funziona a partire da pressione differenziale zero, quindi non richiede una pressione minima di esercizio. Viene fornita senza bobina, da ordinare separatamente.
La valvola è destinata a installazioni industriali e tecnologiche in cui il fluido di passaggio è acqua, olio leggero, aria o gas inerti. Grazie alla costruzione interamente in acciaio inox del corpo e dei componenti interni, resiste ad ambienti corrosivi ed è adatta all'industria alimentare, agli impianti chimici o ad applicazioni con acqua demineralizzata. La tenuta EPDM estende la resistenza termica fino a +130 °C, per cui la valvola è adatta anche a circuiti di acqua calda o a linee con lieve presenza di vapore. La possibilità di montaggio in qualsiasi posizione facilita l'installazione in spazi ristretti.
Il corpo valvola, i componenti interni, la sede, il nucleo e le molle sono realizzati in acciaio inox. L'anello di schermatura è in rame secondo EN 12735-1. L'attacco è filettato BSP (G3/4"), su richiesta NPT. Il diametro dell'orifizio è di 17 mm, il coefficiente di portata Kv raggiunge 90 l/min. La bobina si collega tramite connettore DIN 46340 (DIN 43650) a 3 poli, forma A secondo ISO 4400 / EN 175301-803 per cavo di diametro 6–8 mm. Il grado di protezione è IP65, su richiesta IP68. La bobina in classe di isolamento H (180 °C) è adatta al servizio continuo ED 100 %.
Parametri tecnici (SS1000.04, G3/4", EPDM, NC):
Per la dimensione G3/4" (SS1000.04) è prevista la bobina della serie C40. Al momento dell'ordine della bobina è necessario specificare la tensione di alimentazione: sono standardmente disponibili AC 220 V, AC 110 V, DC 24 V e DC 12 V. Il connettore è DIN 43650 Form A per cavo di diametro 6–8 mm. Su richiesta è disponibile una bobina con segnalazione LED o con connettore PWM.
La valvola servoassistita (indiretta con ΔP zero) si apre mediante una combinazione della forza elettromagnetica della bobina e della pressione del fluido. A differenza delle valvole puramente pilotate, non richiede una pressione differenziale minima, quindi funziona anche in sistemi senza sovrapressione o con pressione di esercizio nulla all'avviamento. Il risultato è un'apertura e una chiusura affidabili in tutto il campo di pressione dichiarato.
L'EPDM sopporta una temperatura del fluido fino a +130 °C, rispetto all'NBR che è limitato a +80 °C. L'EPDM è inoltre più resistente all'acqua calda, al vapore, agli acidi e alle soluzioni alcaline. L'NBR, al contrario, resiste meglio agli oli minerali e agli idrocarburi. Per circuiti di acqua calda, acqua demineralizzata o applicazioni chimiche leggere, l'EPDM è la scelta corretta. Per olio combustibile o oli minerali sono più adatti NBR o Viton.
La versione standard SS1000 non dispone di certificazione ATEX. Tuttavia, il produttore offre una bobina ATEX (Exproof) come accessorio opzionale su richiesta. Se installate la valvola in un ambiente con pericolo di esplosione, contattateci prima dell'ordine: forniremo la corretta combinazione di corpo valvola e bobina ATEX.
Sì, il produttore raccomanda espressamente l'installazione di un filtro a monte della valvola. Le impurità presenti nel fluido possono danneggiare la sede o la tenuta e causare perdite o malfunzionamenti in apertura. Per G3/4" consigliamo un filtro con maglia da 100–150 µm, montato immediatamente a monte della valvola nel senso del flusso.
