Elettrovalvola flangiata Tork T-GLFHA DN80 NO (S1082.10) per acqua e aria. Normalmente aperta, servoassistita, corpo in ghisa. Pressione di esercizio 1,6–16 bar, temperatura del fluido da –20 a +80 °C. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |

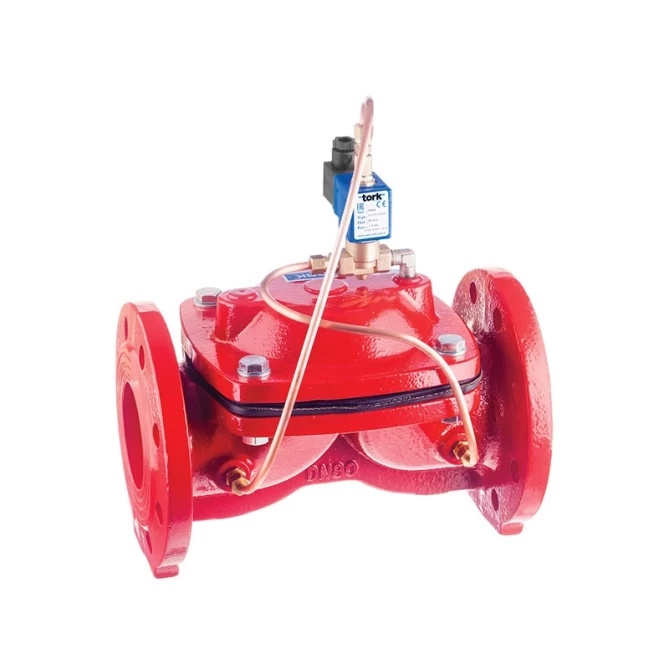

Tork T-GLFHA DN80 NO è una valvola elettromagnetica flangiata (a solenoide) della serie S1082 per acqua e aria. Si tratta di una valvola a 2/2 vie normalmente aperta con comando pilotato e corpo in ghisa con attacco flangiato DN80. La valvola si chiude quando viene applicata tensione elettrica alla bobina; dopo l’interruzione dell’alimentazione ritorna in posizione aperta. Il prodotto viene fornito senza bobina: la bobina deve essere ordinata separatamente.
La valvola T-GLFHA DN80 NO è destinata a impianti industriali di distribuzione di acqua e aria su tubazioni con attacco flangiato DN80. Trova impiego ovunque sia necessario un funzionamento normalmente aperto con chiusura elettrica, ad esempio in sistemi di irrigazione, linee di lavaggio industriali, circuiti di raffreddamento o reti di distribuzione di acqua di servizio nei capannoni produttivi. La valvola sopporta temperature del fluido da –20 a +80 °C ed è operativa in un intervallo di temperatura ambiente da –20 a +60 °C. Non è idonea per liquidi pericolosi classificati nel gruppo 1 secondo PED.
Il corpo valvola è realizzato in ghisa, le parti interne (nucleo, molle) sono in acciaio inox, la sede è in ottone. La membrana e le guarnizioni sono in NBR. L’anello di schermatura è in rame secondo EN 12735-1. Il comando pilotato garantisce un funzionamento affidabile con una pressione differenziale minima di 1,6 bar. Il coefficiente di portata Kv per DN80 è pari a 130 m³/h. La valvola può essere installata in qualsiasi posizione; la posizione consigliata è verticale con la bobina rivolta verso l’alto. Il fluido deve essere filtrato: viscosità massima 5 °E (circa 37 cSt).
Parametri tecnici:
Una valvola normalmente aperta è aperta nello stato di riposo (senza alimentazione): il fluido la attraversa liberamente. Quando viene applicata tensione alla bobina, la valvola si chiude. Questa funzione è adatta dove un’interruzione dell’alimentazione non deve bloccare il flusso, oppure dove il flusso rappresenta lo stato predefinito (sicuro), ad esempio in circuiti di raffreddamento, reti a gravità o linee di flusso di emergenza. Se invece avete bisogno che la valvola rimanga chiusa in caso di mancanza di corrente, scegliete la variante NC (S1072).
La valvola S1082 DN80 è a comando pilotato: la sua membrana viene aperta e chiusa dalla differenza di pressione tra ingresso e uscita. La pressione differenziale minima necessaria per un funzionamento affidabile è di 1,6 bar. Se la differenza di pressione è inferiore (ad esempio in sistemi a bassa pressione o a gravità), la valvola potrebbe non funzionare correttamente. Per applicazioni con pressione differenziale nulla o bassa è necessario scegliere una valvola ad azione diretta.
Le bobine per la serie S1072/S1082 sono intercambiabili tra loro e si ordinano separatamente in base all’alimentazione richiesta. Tensioni disponibili: AC 12 V, 24 V, 48 V, 110 V, 230 V (50 Hz) oppure DC 12 V, 24 V, 48 V, 110 V. La bobina si collega tramite connettore DIN 43650 (ISO 4400 / EN 175301-803 Form A) per cavo con diametro 6–8 mm. Su richiesta è disponibile anche una bobina con segnalazione LED oppure in esecuzione ATEX per ambienti esplosivi.
La valvola deve essere utilizzata con fluido filtrato. La viscosità massima consentita è 5 °E (circa 37 cSt / mm²/s). Le impurità presenti nel fluido possono ostruire l’orifizio pilota e causare il mancato funzionamento in apertura o in chiusura della valvola. A monte della valvola consigliamo di installare un filtro a rete con maglia adeguata alle condizioni di esercizio. La valvola non è destinata a liquidi pericolosi classificati nel gruppo 1 secondo PED.
