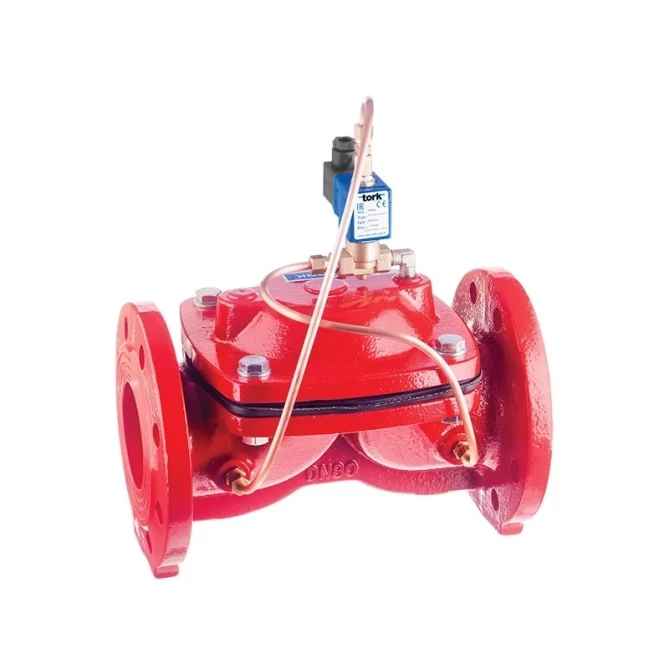

Elettrovalvola flangiata Tork T-GLFH DN80 per acqua. Normalmente chiusa, servoassistita, bobina 24 V AC. Pressione di esercizio 1,6–16 bar, temperatura del fluido da –20 a +80 °C, grado di protezione IP65. Maggiori informazioni
Consegna standard: 2-3 giorni lavorativi. Consegna espressa: 1-2 giorni lavorativi.
| Peso | 0.30 kg |
Tork T-GLFH DN80 24VAC NC (S1080.10) è un'elettrovalvola flangiata per impianti industriali di distribuzione dell'acqua con diametro nominale DN80. Si tratta di una valvola a membrana 2/2 vie, normalmente chiusa (NC), servoassistita, con corpo in ghisa, che si apre all'applicazione dell'alimentazione elettrica e si richiude in sicurezza in caso di interruzione di corrente. La valvola è progettata per servizio continuo (ED 100%) e si distingue per l'elevato coefficiente di portata Kv pari a 3380 l/min.
La valvola T-GLFH DN80 trova impiego ovunque sia necessario controllare elettricamente il flusso dell'acqua in grandi reti industriali o municipali. Le applicazioni tipiche includono linee di produzione industriali, sistemi di irrigazione, stazioni di pompaggio, circuiti tecnologici per il raffreddamento dei macchinari, impianti idrici degli edifici e, in generale, tutti i sistemi in cui è necessario il comando remoto o automatico del flusso d'acqua in tubazioni DN80. Il corpo in ghisa con attacco flangiato garantisce un'installazione semplice nelle tubazioni esistenti e una lunga durata operativa anche in ambienti industriali più gravosi.
Il corpo valvola è realizzato in ghisa grigia, le parti interne (nucleo, molla, tubo del nucleo) sono in acciaio inox e le sedi in lega di ottone. Il fluido comandato dalla membrana assicura la funzione pilota: per questo motivo la valvola richiede una pressione differenziale minima di esercizio di 1,6 bar. La tenuta è in materiale standard NBR, adatto per acqua in un intervallo di temperatura da –20 a +80 °C. La bobina in classe di isolamento H (180 °C) è incapsulata in fibra di vetro e resiste al carico continuo (ED 100%); il grado di protezione dell'intero assieme con connettore collegato è IP65 secondo ISO 60529. Il collegamento elettrico è realizzato tramite connettore standard DIN 43650 / ISO 4400 Form A.
Parametri tecnici – Tork T-GLFH DN80 24VAC NC (S1080.10):
La T-GLFH DN80 è una valvola a membrana servoassistita: per aprire la membrana sfrutta la differenza di pressione del fluido stesso. Se la pressione differenziale tra ingresso e uscita è inferiore a 1,6 bar, la valvola potrebbe non aprirsi in modo affidabile anche in presenza di alimentazione elettrica. Per sistemi con pressione differenziale bassa o nulla (ad esempio reti a gravità o pressione bilanciata) è necessario scegliere una valvola ad azione diretta o con sollevamento assistito.
Sì, le bobine della serie S1070/S1080 sono intercambiabili. Il produttore fornisce di serie bobine per tensioni AC 12 V, 24 V, 48 V, 110 V e 230 V e per tensioni DC 12 V, 24 V, 48 V e 110 V. Su richiesta è disponibile anche un connettore con LED di segnalazione. In fase di ordine o sostituzione della bobina, specificare sempre la tensione di alimentazione richiesta.
Il produttore prescrive l'utilizzo con liquidi filtrati. Le impurità meccaniche presenti nel fluido possono danneggiare la membrana o ostruire il canale pilota, causando un'apertura o una chiusura non affidabile della valvola. Si raccomanda pertanto di installare a monte della valvola un filtro a rete o a cestello idoneo. La viscosità massima ammessa del fluido è 5 °E (circa 37 cSt / mm²/s).
La valvola può essere montata in qualsiasi posizione senza influire sul funzionamento. Tuttavia, il produttore raccomanda il montaggio verticale con la bobina rivolta verso l'alto, poiché questa posizione favorisce una dissipazione ottimale del calore della bobina e riduce il rischio di accumulo di impurità in corrispondenza dell'orifizio pilota.
La versione standard della T-GLFH DN80 non è certificata per fluidi pericolosi del gruppo 1 né per ambienti con pericolo di esplosione. Per l'installazione in ambienti ATEX (zone Ex), su richiesta è possibile fornire la valvola con bobina antideflagrante (ExProof) – questa variante deve essere specificata al momento dell'ordine.
