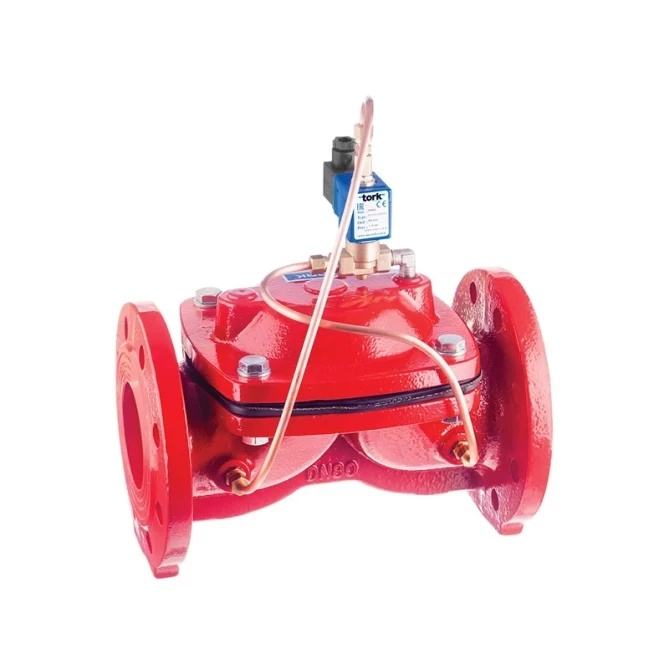

Elettrovalvola flangiata Tork T-GLFH DN100 per acqua. Normalmente chiusa, servoassistita, a 2/2 vie. Corpo in ghisa, tenuta NBR, pressione 1,6–16 bar, alimentazione 12 V DC. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork T-GLFH DN100 12VDC NC è una valvola elettromagnetica (solenoide) flangiata della serie S1080, progettata per l’intercettazione controllata dell’acqua in tubazioni di grande diametro. La valvola è normalmente chiusa (NC), a 2/2 vie e servoassistita – quando viene alimentata a 12 V DC si apre, e quando l’alimentazione viene interrotta ritorna in posizione chiusa. Viene utilizzata ovunque sia necessario controllare a distanza e in modo affidabile il flusso dell’acqua in tubazioni DN100.
La valvola T-GLFH DN100 trova impiego nelle reti idriche industriali, nei sistemi di irrigazione, negli impianti di trattamento dell’acqua, nelle stazioni di pompaggio e nei circuiti tecnologici in cui è necessario controllare a distanza il flusso in tubazioni di grande diametro. Grazie all’attacco flangiato (DN100) e al corpo in ghisa, la valvola è adatta per installazioni permanenti in impianti industriali e tecnologie per esterni. Il comando pilotato garantisce un’apertura affidabile anche a pressioni di esercizio più elevate – la valvola richiede una pressione differenziale minima di 1,6 bar.
Il corpo valvola è realizzato in ghisa grigia, le parti interne della sezione solenoide (nucleo, tubo del nucleo, molle) sono in acciaio inox, mentre le sedi e la parte della sede sono in ottone. La tenuta è standard in NBR – adatta per acqua e liquidi neutri. La membrana assicura il comando pilotato del flusso con apertura a passaggio totale (full orifice). La bobina con classe di isolamento H (180 °C) è inglobata in fibra di vetro e raggiunge il grado di protezione IP65 con connettore DIN 43650 correttamente installato (ISO 4400, Form A). Su richiesta, la valvola può essere fornita con trattamento superficiale CR-Ni o con rivestimento PTFE, oppure con bobina ATEX per ambienti esplosivi.
Parametri tecnici – T-GLFH DN100 12VDC NC (S1080.12):
La T-GLFH DN100 è una valvola servoassistita – per aprire la membrana sfrutta la differenza di pressione tra ingresso e uscita. La pressione differenziale minima di 1,6 bar è quindi una condizione necessaria per il corretto funzionamento. Se il sistema non garantisce questa differenza di pressione (ad esempio in caso di pressione di rete molto bassa o di pressioni equilibrate), la valvola non si aprirà in modo affidabile. Per applicazioni con pressione inferiore a 1,6 bar o con pressione zero è necessario scegliere una valvola ad azione diretta.
Sì, il produttore richiede la filtrazione. Le impurità presenti nel fluido possono danneggiare l’orifizio pilota della membrana oppure depositarsi sulla sede e impedire la chiusura ermetica della valvola. Si consiglia di installare a monte della valvola un filtro a rete – il produttore non specifica nel datasheet i dettagli della filtrazione (dimensione della maglia del filtro); per applicazioni industriali con acqua è comune una filtrazione di 100–200 µm.
La valvola può essere montata in qualsiasi posizione senza che ciò ne influenzi il funzionamento. Tuttavia, il produttore raccomanda il montaggio verticale con la bobina rivolta verso l’alto – questa posizione garantisce la migliore dissipazione del calore della bobina e il funzionamento ottimale del meccanismo pilota durante il servizio prolungato.
Sì. Le bobine delle serie S1070/S1080 sono intercambiabili e possono essere sostituite senza dover smontare il corpo valvola dalla tubazione. È sufficiente scollegare il connettore DIN 43650, allentare il dado di fissaggio della bobina e montare la bobina di ricambio. È necessario mantenere la corretta tensione – le bobine sono disponibili per alimentazione AC e DC in diverse varianti di tensione (12 V, 24 V, 48 V, 110 V, 230 V).
La versione standard della T-GLFH DN100 12VDC NC non è destinata ad ambienti con pericolo di esplosione. Tuttavia, il produttore offre una bobina ATEX (ExProof) come accessorio opzionale su richiesta. Se ne avete bisogno, specificate questo requisito al momento dell’ordine. Il datasheet riporta inoltre una limitazione: la valvola non è adatta a liquidi pericolosi classificati nel gruppo 1 secondo PED.
Rispondiamo alle vostre domande sui prodotti il più rapidamente possibile, di solito entro 24 ore.
