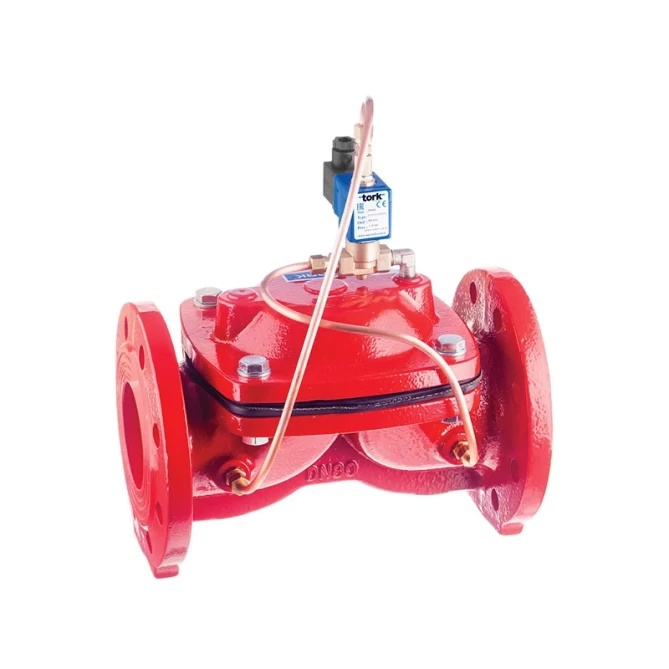

Elettrovalvola flangiata Tork T-GLFA DN80 NO per acqua e aria. Normalmente aperta, servoassistita, portata Kv 130 m³/h. Pressione di esercizio 1–6 bar, temperatura del fluido da –20 a +80 °C. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork T-GLFA DN80 NO è una valvola elettromagnetica (solenoide) flangiata della serie S1072 per acqua e aria. Si tratta di una valvola 2/2 vie normalmente aperta con comando servoassistito: in assenza di alimentazione rimane aperta, mentre con l’applicazione di una tensione di 24 V DC si chiude. La valvola è destinata a impianti di tubazioni industriali con connessione flangiata DN80.
La valvola trova impiego ovunque sia necessario l’arresto automatico del flusso di acqua o aria in tubazioni di grande diametro nominale. Tipicamente si tratta di reti idriche industriali e municipali, sistemi di irrigazione, circuiti di raffreddamento, impianti di depurazione delle acque reflue o linee di processo nei settori alimentare e chimico, dove il fluido è acqua o aria. Grazie alla connessione flangiata, la valvola può essere facilmente integrata in sistemi di tubazioni DN80 esistenti. La funzione normalmente aperta garantisce il passaggio del fluido anche in caso di interruzione dell’alimentazione: la valvola si chiude solo per il tempo in cui la bobina è sotto tensione.
Il corpo valvola è realizzato in ghisa, le parti mobili interne e le molle sono in acciaio inox, le sedi in ottone. La membrana e le guarnizioni sono in NBR. La bobina con classe di isolamento H (180 °C) è inglobata in poliestere rinforzato con fibra di vetro e offre un grado di protezione IP65, risultando adatta anche ad ambienti industriali umidi. Il collegamento elettrico avviene tramite connettore standard DIN 43650 (ISO 4400 / EN 175301-803 Form A). La valvola è idonea al funzionamento continuo (ED 100%).
Parametri tecnici:
Una valvola normalmente aperta (NO) è aperta in assenza di alimentazione: il passaggio del fluido avviene senza necessità di energia elettrica. Solo quando viene applicata tensione alla bobina la valvola si chiude. Questa funzione è adatta per applicazioni in cui un’interruzione dell’alimentazione non deve interrompere il flusso (ad es. circuiti di raffreddamento, reti antincendio o irrigazione), oppure dove la valvola rimane chiusa solo per una parte del ciclo di lavoro, riducendo così il consumo energetico e il carico termico sulla bobina.
La valvola S1072 DN80 (NO) richiede una pressione differenziale minima di esercizio di 1 bar. Il principio servoassistito significa che la valvola utilizza la pressione del fluido stesso per il proprio movimento: senza una differenza di pressione sufficiente, la membrana non si apre né si chiude correttamente. Se il vostro sistema non garantisce una pressione differenziale minima di 1 bar, è necessario scegliere una valvola ad azione diretta oppure un altro tipo con pressione minima nulla (da 0 bar).
No. La valvola della serie S1072 non è destinata a liquidi o gas classificati nel gruppo 1 secondo PED (fluidi pericolosi: esplosivi, infiammabili, tossici o ossidanti). La versione standard con guarnizioni NBR e corpo in ghisa è destinata ad acqua e aria. Per fluidi aggressivi o ambienti esplosivi è necessario scegliere una versione diversa: il produttore fornisce su richiesta una variante con bobina ATEX (ExProof).
Sì. Le bobine delle serie S1072/S1082 sono intercambiabili. Il produttore offre standardmente tensioni alternate di 12 V, 24 V, 48 V, 110 V e 230 V AC e tensioni continue di 12 V, 24 V, 48 V e 110 V DC. Su richiesta sono disponibili anche altre tensioni o un connettore con indicazione LED. In caso di sostituzione della bobina è importante mantenere la corretta tensione e il tipo (AC/DC), per evitare surriscaldamenti o malfunzionamenti.
Il produttore indica che le valvole solenoidi devono essere utilizzate con fluidi filtrati. Il grado di filtrazione consigliato non è specificato nel datasheet; per un valore preciso consigliamo di contattare il supporto tecnico o il distributore. Come regola generale per le valvole servoassistite, si considera adeguata una filtrazione di 100–200 µm, per evitare l’ostruzione del canale pilota.
