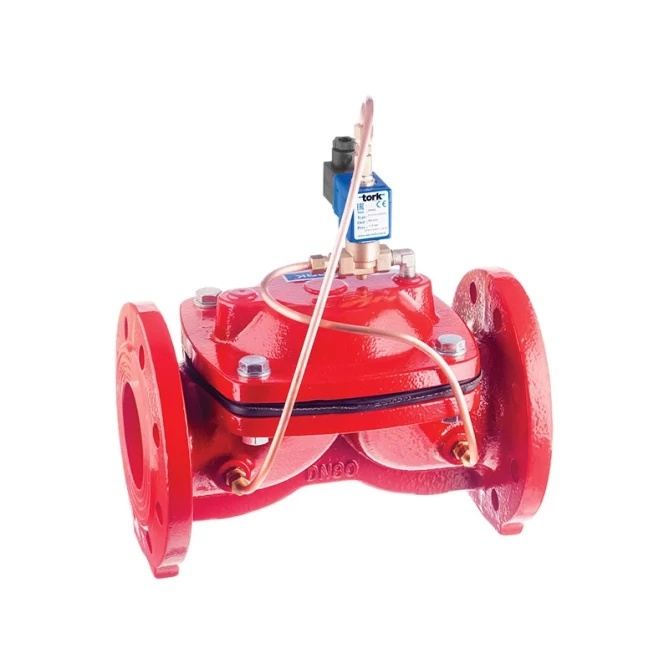

L'elettrovalvola flangiata Tork T-GLFA DN100 (S1072.12) è una valvola a 2/2 vie normalmente aperta per acqua e aria. A comando pilotato, corpo in ghisa, tenuta NBR. Pressione 1–6 bar, Kv 200 m³/h. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork T-GLFA DN100 (S1072.12) è una valvola elettromagnetica (solenoide) flangiata della serie S1072 in versione normalmente aperta (NO). Si tratta di una valvola a membrana 2/2 vie servoassistita, progettata per acqua e aria, con corpo in ghisa e attacco flangiato DN100. La valvola viene fornita senza bobina: la bobina deve essere ordinata separatamente in base alla tensione di alimentazione richiesta.
La valvola T-GLFA DN100 trova impiego ovunque sia necessario controllare elettromagneticamente il flusso di acqua o aria in tubazioni di grande diametro. Viene tipicamente utilizzata in reti idriche industriali, sistemi di irrigazione, raffreddamento di processo, impianti di trattamento dell’acqua oppure impianti di climatizzazione e ventilazione. La versione normalmente aperta è adatta per applicazioni in cui un’interruzione dell’alimentazione non deve bloccare il flusso: la valvola rimane aperta in assenza di alimentazione elettrica.
Il corpo valvola è realizzato in ghisa grigia, i componenti interni sono in acciaio inox e ottone, le sedi in ottone, il tubo del nucleo in acciaio inox. La membrana e le guarnizioni sono in NBR, adatte per acqua e aria nel campo di temperatura da –20 a +80 °C. L’attacco flangiato corrisponde a DN100, l’attacco filettato standard è G (BSP) secondo ISO 228-1 (NPT su richiesta). Grado di protezione IP65 (con connettore della bobina montato). La bobina si collega tramite connettore a 3 poli DIN 43650 / ISO 4400 Form A. La valvola può essere installata in qualsiasi posizione, anche se si raccomanda il montaggio verticale con bobina rivolta verso l’alto.
Parametri tecnici:
Le bobine della serie S1072/S1082 sono intercambiabili tra loro e vengono ordinate separatamente. Al momento dell’ordine è necessario specificare la tensione di alimentazione richiesta (AC: 12 V, 24 V, 48 V, 110 V oppure 230 V / 50 Hz; DC: 12 V, 24 V, 48 V oppure 110 V). Le bobine sono disponibili anche con LED di segnalazione. Il collegamento avviene tramite connettore standard DIN 43650 / ISO 4400 Form A.
Una valvola normalmente aperta è aperta quando l’alimentazione è disinserita: il fluido scorre senza apporto di energia elettrica. Quando l’elettromagnete viene eccitato, la valvola si chiude. Questa versione viene scelta nelle applicazioni in cui un’interruzione dell’alimentazione non deve arrestare il flusso, ad esempio nei circuiti di raffreddamento o nei processi in cui l’interruzione del flusso può causare danni. Per il caso opposto (flusso solo in presenza di alimentazione) è disponibile la versione normalmente chiusa (NC), serie S1082.
La valvola S1072.12 (DN100, NO) è una valvola a membrana servoassistita: per aprirsi e chiudersi correttamente richiede una pressione differenziale minima di 1 bar tra ingresso e uscita. Se la pressione differenziale è inferiore o nulla (ad esempio in presenza di pressione statica o portata molto bassa), la valvola potrebbe non funzionare in modo affidabile. In tali applicazioni è necessario scegliere una valvola ad azione diretta oppure una valvola per pressione differenziale zero.
Sì, il produttore prescrive l’uso di un fluido filtrato. Le impurità nel liquido possono ostruire l’orifizio pilota nella membrana e causare un malfunzionamento della valvola. La viscosità massima del fluido è 5 °E (circa 37 cSt). Si consiglia di installare a monte della valvola un filtro impurità con grado di filtrazione adeguato alla specifica applicazione.
La valvola può essere installata in qualsiasi posizione senza limitazioni funzionali. Il produttore raccomanda preferibilmente il montaggio verticale con la bobina rivolta verso l’alto: questa posizione riduce al minimo il rischio di deposito di impurità in prossimità dell’orifizio pilota e prolunga la durata della membrana.
