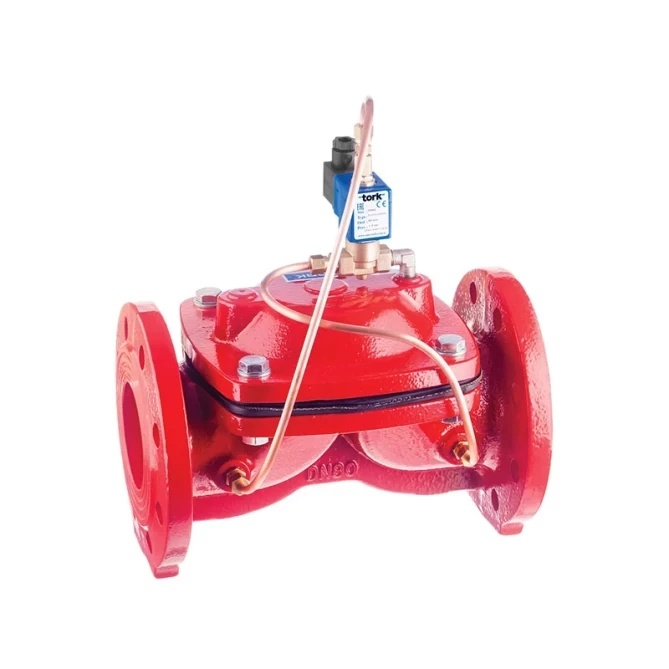

L’elettrovalvola flangiata Tork S1070.12 DN100 è una valvola 2/2 vie NC con pilota a membrana per acqua. Corpo in ghisa, tenuta NBR, pressione max. 6 bar, temperatura da –20 a +80 °C. Maggiori informazioni
Su ordinazione
| Peso | 0.00 kg |
Tork S1070.12 DN100 è una valvola elettromagnetica (solenoide) flangiata per reti idriche industriali. Si tratta di una valvola a 2/2 vie, normalmente chiusa (NC), con comando pilota a membrana: in assenza di alimentazione rimane chiusa, quando la bobina viene eccitata si apre. Attacco flangiato DN100, corpo in ghisa, tenuta NBR, alimentazione 24 V DC.
Le valvole della serie S1070 sono progettate per reti idriche industriali e municipali, dove è necessario un intercettamento affidabile, remoto o automatico, di grandi portate. Le applicazioni tipiche includono impianti di trattamento dell’acqua, stazioni di pompaggio, sistemi di irrigazione, tecnologie industriali e sistemi antincendio. La versione flangiata DN100 con corpo in ghisa è progettata per l’installazione fissa in sistemi di tubazioni di medie e grandi dimensioni. La valvola non è destinata a liquidi pericolosi del gruppo 1 secondo PED e richiede l’impiego con fluidi filtrati.
Il corpo valvola è realizzato in ghisa e costituisce la base di una robusta valvola flangiata. La membrana è servoassistita: un piccolo pilota apre un canale ausiliario che equalizza la pressione sopra la membrana e ne consente il sollevamento. Le parti interne (ancora, tubo dell’ancora, molle) sono in acciaio inox; la sede e i componenti in ottone garantiscono la tenuta in chiusura. La tenuta è in NBR, l’anello di schermatura è in rame secondo EN 12735-1. La bobina in classe di isolamento H (180 °C) è inglobata in fibra di vetro e, con connettore DIN 43650 montato, raggiunge il grado di protezione IP65. Le bobine sono intercambiabili e sostituibili senza smontare il corpo valvola dalla tubazione.
Parametri tecnici:
La valvola S1070.12 è servoassistita: la membrana si apre grazie alla differenza di pressione tra ingresso e uscita. La pressione differenziale minima è di 1 bar. A una pressione inferiore, la membrana non si apre in modo affidabile. Se la pressione del sistema scende al di sotto di questo valore, è necessario scegliere un tipo di valvola ad azione diretta.
Secondo il datasheet del produttore, la serie S1070 è destinata esclusivamente all’acqua. Non è adatta a liquidi pericolosi del gruppo 1 secondo la direttiva PED. La valvola deve lavorare con fluido filtrato: le impurità potrebbero danneggiare la membrana o la sede. Per altri fluidi, contattare il fornitore per una possibile alternativa idonea.
Sì, la valvola può essere installata in qualsiasi posizione senza influire sul funzionamento. Il produttore raccomanda preferibilmente il montaggio verticale con la bobina rivolta verso l’alto: questa posizione è ottimale per la dissipazione del calore della bobina e per l’affidabilità a lungo termine.
Sì. Le bobine sono intercambiabili e possono essere sostituite senza smontare il corpo valvola dalla tubazione. Al momento dell’ordine di una bobina di ricambio o di altro tipo, è sempre necessario specificare la tensione di alimentazione richiesta: le bobine sono disponibili sia per AC sia per DC in diverse varianti di tensione.
Sì, su richiesta è disponibile una versione con bobina ATEX (antideflagrante) per l’uso in ambienti esplosivi. Questa variante deve essere specificata al momento dell’ordine: la versione standard non include la certificazione ATEX. Su richiesta è disponibile anche un trattamento superficiale del corpo (rivestimento CR-Ni o coating PTFE).
